19

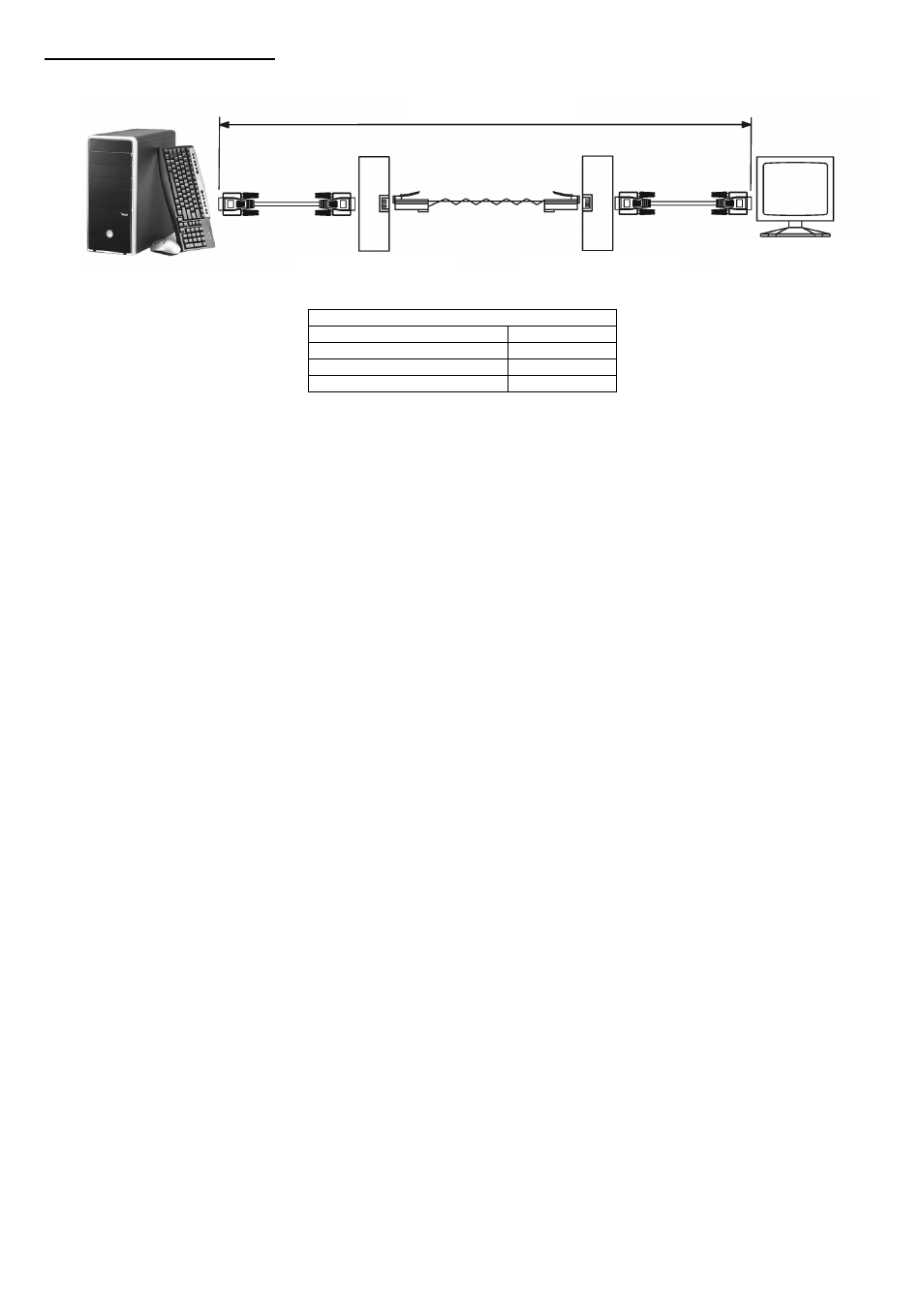

4. Plan de branchement du TV8760
Distance max sur un câble CAT5 UTP
640x480 Pixel (15MHz) 135m
800x600 Pixel (30MHz) 105m
1024x768 Pixel (60Mhz) 75m
1280x1024 Pixel (100MHz) 60m
Attention: les prises RJ-45 ayant un boîtier métallique doivent être reliées á la masse de l’appareil. Si vous utilisez une prise RJ-45
en plastique, reliez s.v.p la ligne de la masse avec le boulon de la douille du boîtier de du module émetteur / récepteur.
135m (max)
Sendermodul Empfängermodul
VGA-Display
