11
Deutsch

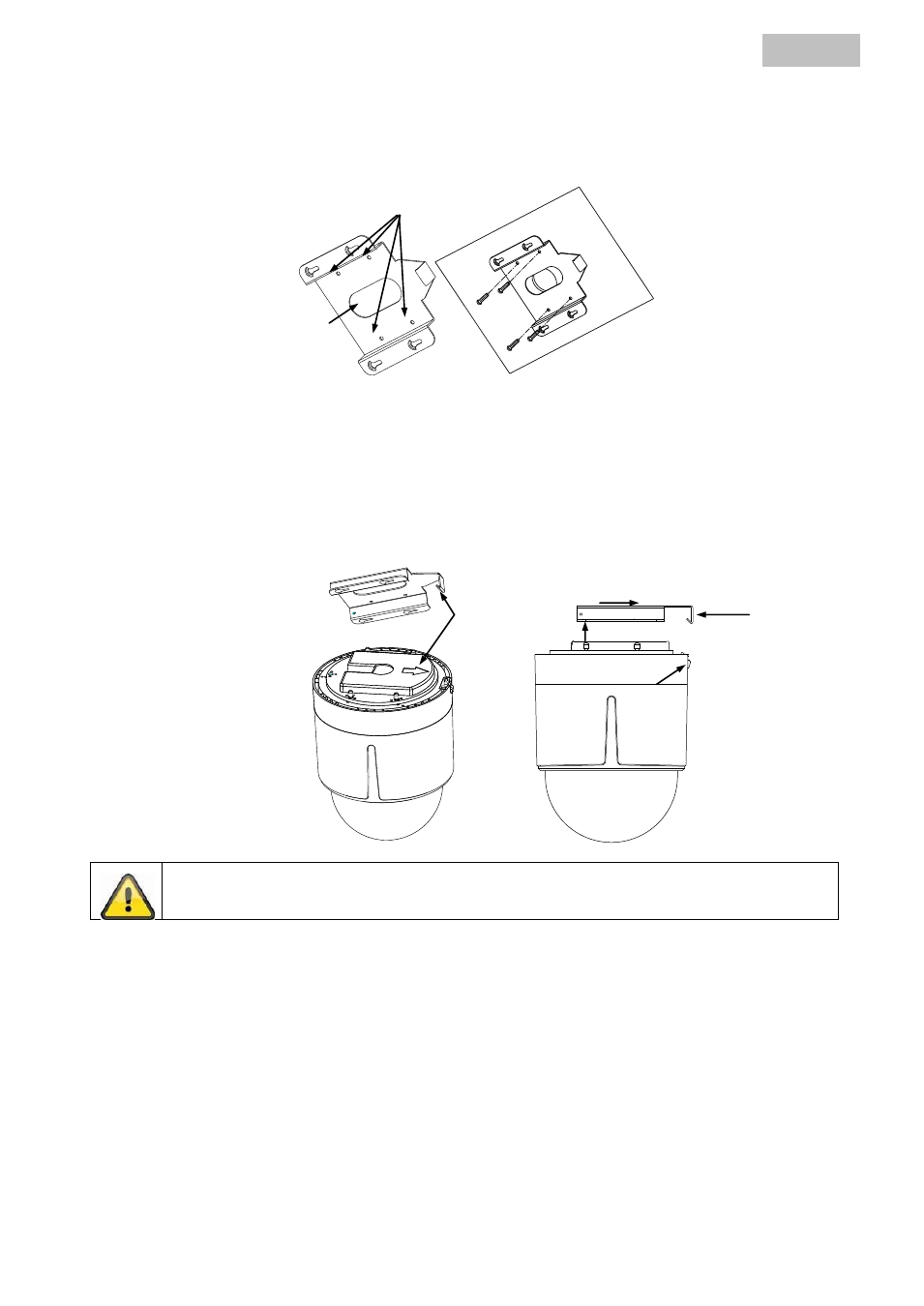

2.9 Falls Sie die Kabel von oben zuführen, markieren Sie das entsprechende Loch für die Kabel und
bohren anschließend alle Löcher.
2.10 Installieren vom Speed Dome in der Montageplatte
2.11 Verlegen Sie die Kabel für den Speed Dome und richten Sie die Unterseite vom Speed Dome
mit der Montageplatte entsprechend der Abbildung aus.
2.12 Drücken Sie den Speed Dome nach oben und anschließend nach vorne in Richtung des
Pfeils. Sobald der Speed Dome sich in der richtigen Position befindet rastet die Feder
automatisch an der Montageplatte ein.
Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.
Schraubenlöcher
Loch für
Kabeldurchführung
Ausrichtung
Nach vorne drücken
Nach oben drücken
Arretierung
Feder
1
2
