Dansk

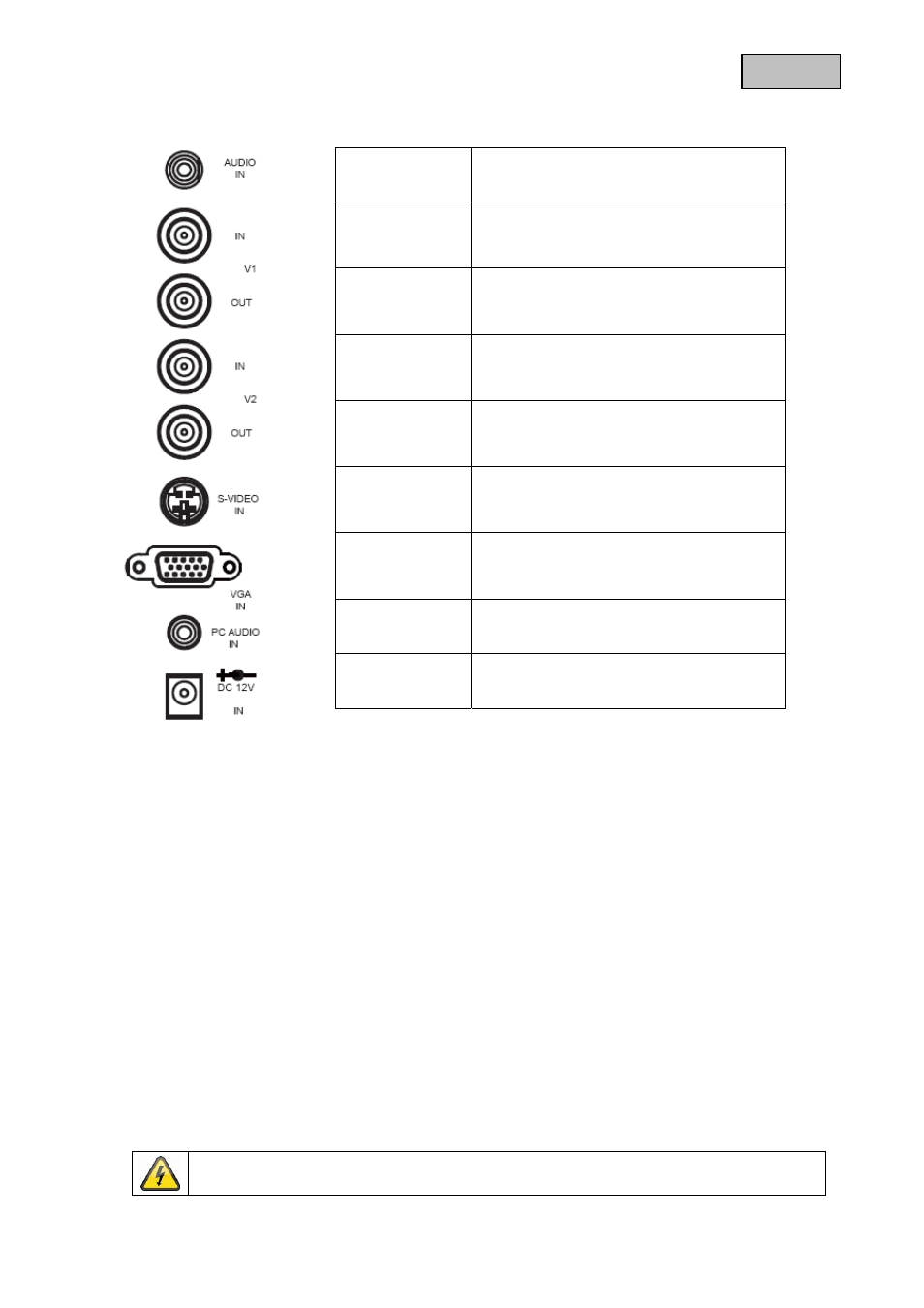

5. Beskrivelse af tilslutningerne
6. Montage
6.1 Strømforsyning
Før du begynder installationen, skal du sikre, at netspændingen og monitorens nominelle spænding
stemmer overens.
6.2 Ventilation
Sørg for tilstrækkelig ventilation. Ventilationsåbningerne må af hensyn til en tilstrækkelig ventilation ikke
tildækkes.
6.3 Væg ophæng
For at montere monitoren på væggen brug venligst VESA kompatible væg ophæng. På bagsiden af m
Anvend en VESA-kompatibel vægholder til vægmonteringen.
På bagsiden af monitoren findes de kvadratisk placerede monteringshuller (afstand fra
midten 75 mm). De er kompatible med vægholderen ABUS TVAC10500.
Læs den vedlagte monteringsvejledning til vægholderen.
Under monteringen skal TFT-monitoren være afbrudt fra netspændingen.
AUDIO IN
Audiosignalindgang, til anvendelse
med BNC-signalindgangene og
S-video-indgangen
V1 IN
Composite-videosignalindgang (BNC)
V1 OUT
Gennemkoblet videoudgang
V2 IN
Composite-videosignalindgang (BNC)
V2 OUT
Gennemkoblet videoudgang
S-VIDEO IN
Analog signalindgang
VGA-IN PC-
og
DVR-signalindgang
PC AUDIO IN
Audiosignalindgang forbundet
med VGA-indgangen
DC 12V IN
Spændingsforsyning, 12 V DC / 5A
