7. Montage / Installation

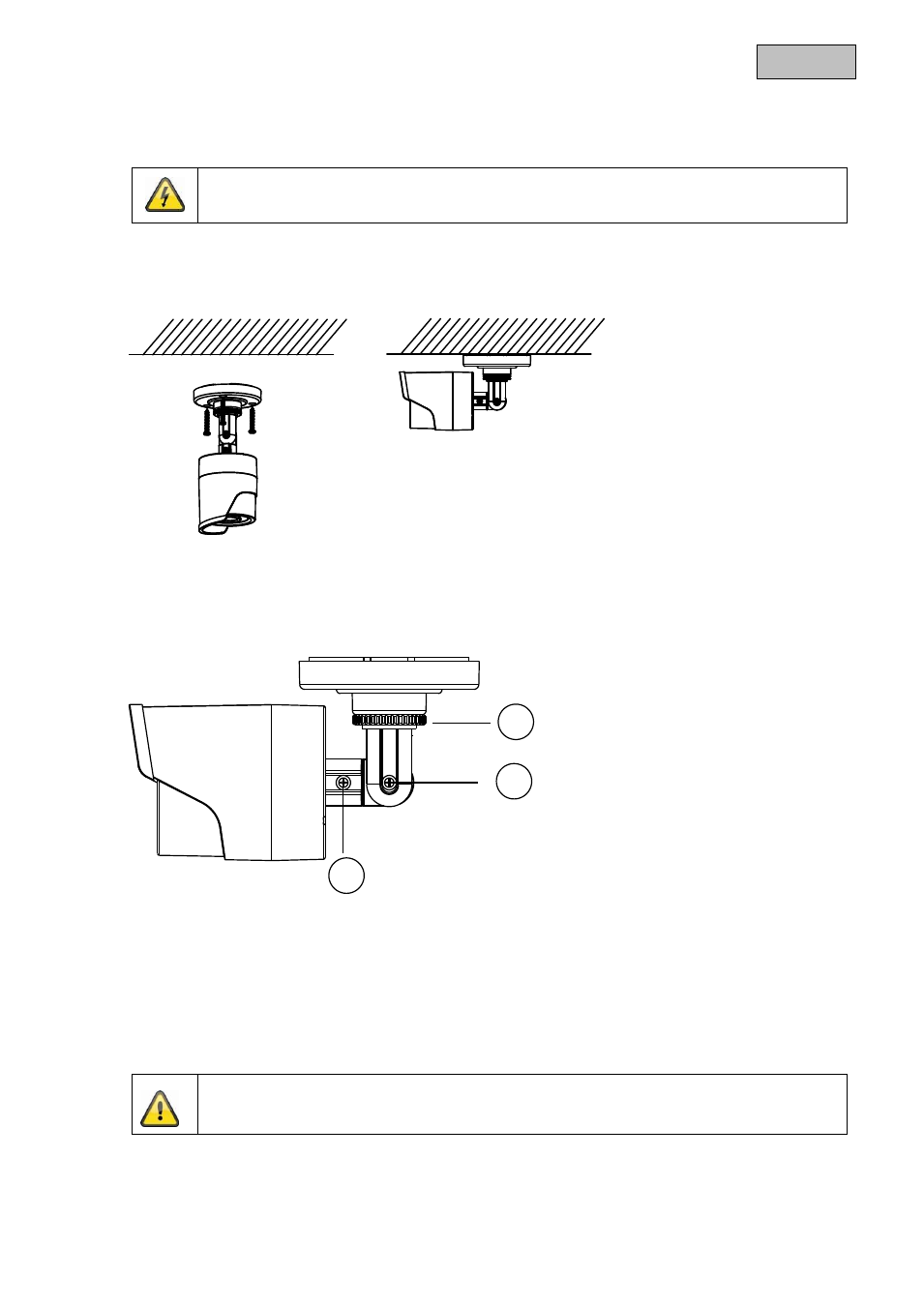

7.1 Montage der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher und setzen Sie die
Dübel ein. Führen Sie das Kabel durch die seitliche Öffung an der Kamerabodenplatte und fixieren Sie
die Kamera mit den beigelegten Schrauben.
7.2 Ausrichtung der Kamera
Die Ausrichtung der Kamera kann in 3 Achsen durchgeführt werden.
1
2
3
Rotation: 0
– 360°
Lösen Sie das Drehrad (1) um die horizontale Ausrichtung einzustellen.
Neigen: 0°
– 90°
Lösen Sie die Schraube (2) um die vertikale Ausrichtung einzustellen.
Blickwinkel: 0°
– 360°
Lösen Sie die Schraube (3) um die Rotation des Kamerabildes anzupassen.
Vergessen Sie nicht im Anschluss die Schrauben und das Drehrad zu fixieren!
