105
Français

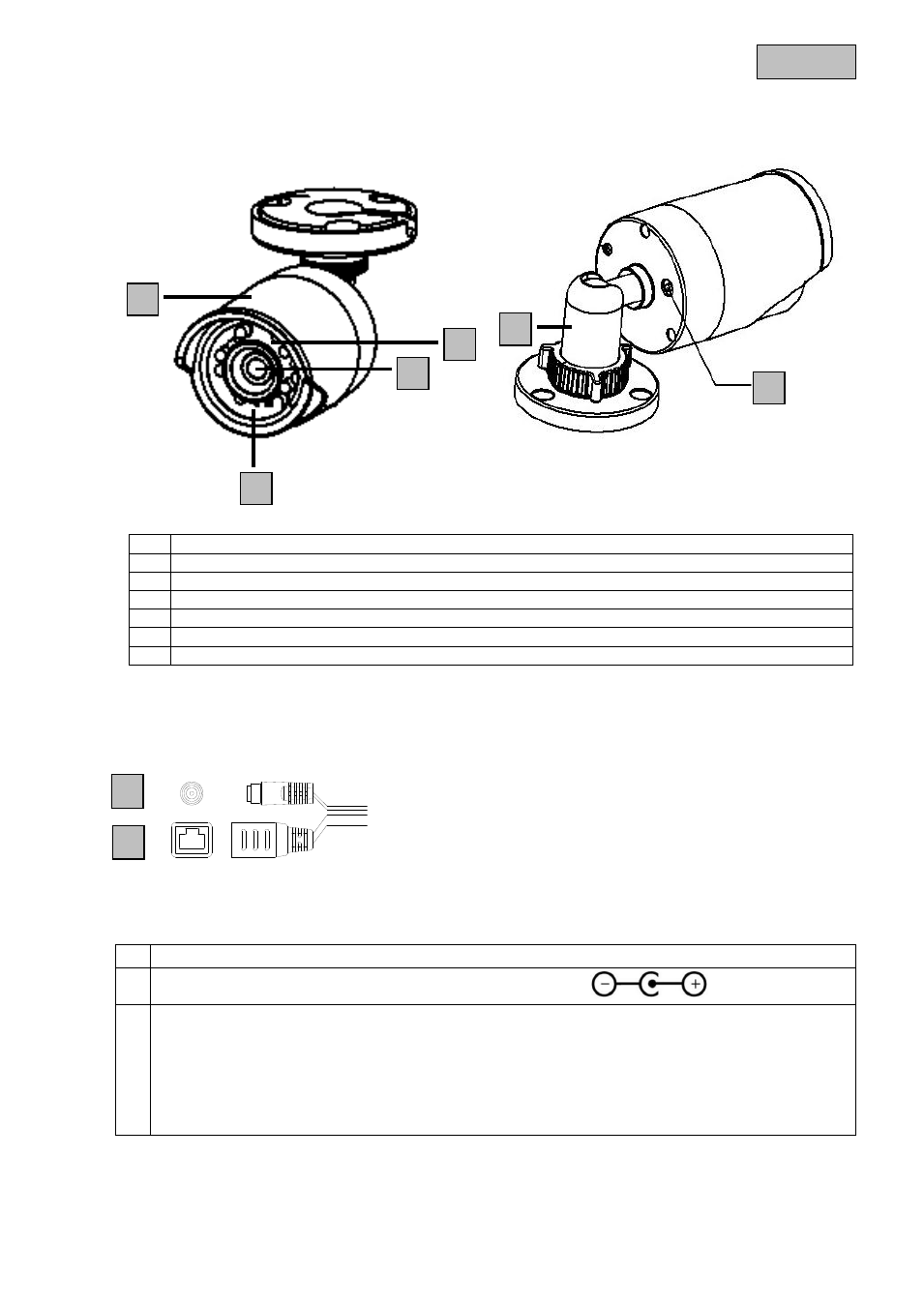

5. Description de la caméra
6. Description des connecteurs
N° Description
1 Pare-soleil
2 LED IR
3 Objectif
4 Photodétecteur pour commutation jour/nuit
5 Touche Reset (maintenir la touche enfoncée pendant 30 secondes pour réinitialiser la caméra)
6 Support de caméra
N° Description
1 Connecteur d'alimentation 12 V CC (fiche ronde 5,5 x 2,1 mm)
2 Connexion réseau (RJ45)
La connexion réseau comporte un clapet pouvant être utilisé au besoin. Ce clapet offre une
protection supplémentaire contre l'humidité. Lorsque le clapet est utilisé, il est nécessaire de ne
brancher le câble réseau dans la prise réseau qu'après l'avoir fait passer par le clapet (sertissage).
Les raccords (dont le connecteur d'alimentation) peuvent également être protégés à l'aide de ruban
isolant.
1
2
1
2
3
4
5
6
