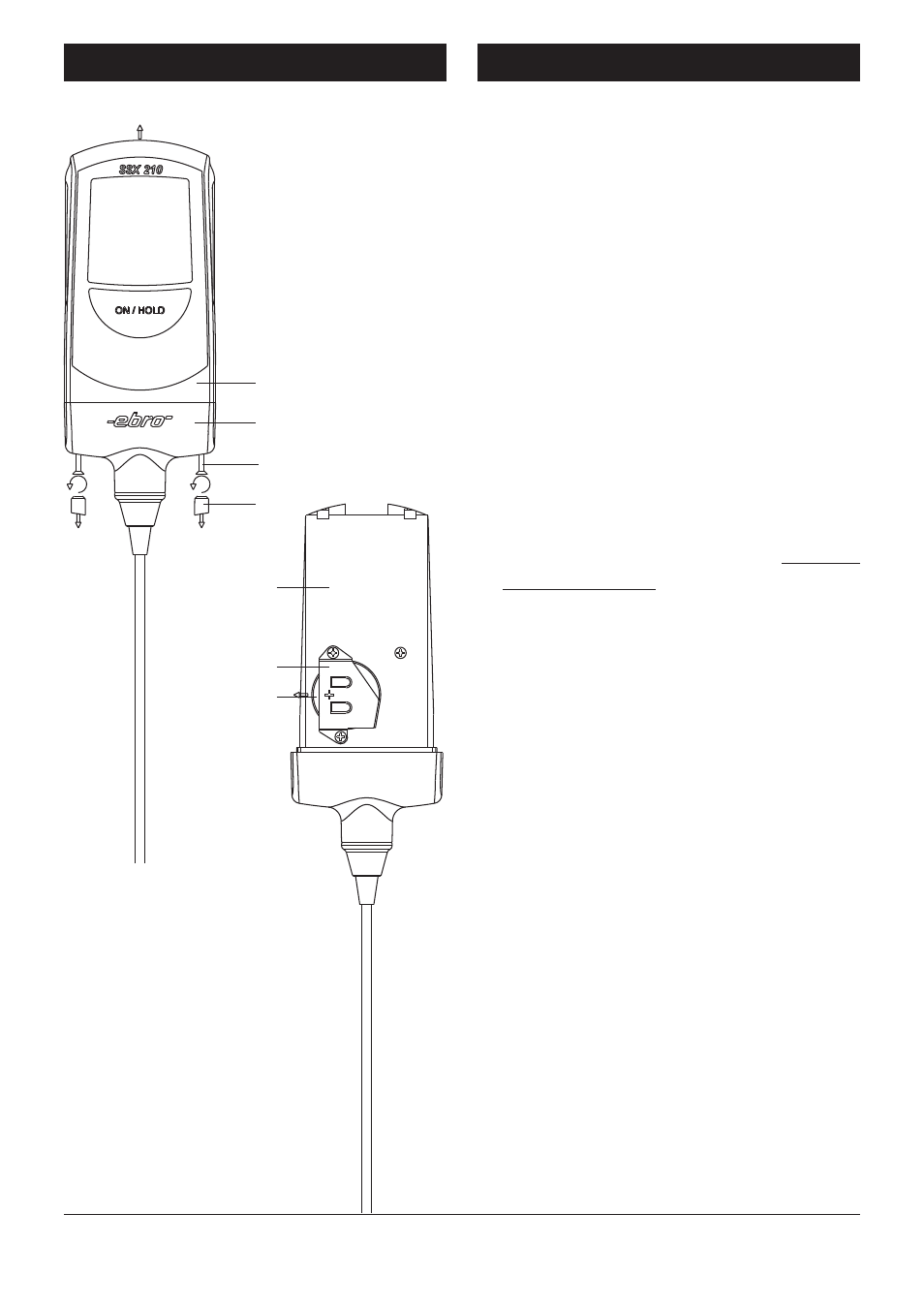

N Drehen Sie die beiden jetzt sichtba-
ren Kreuzschlitzschrauben (2) mit ei-
nem passenden Schraubendreher
(PZ1) vollständig heraus.
N Nehmen Sie das Gerät am Unterteil
(3) in die eine Hand und ziehen Sie
mit der anderen Hand vorsichtig das
Oberteil (4) nach oben ab, bis die
Geräteplatine frei liegt.
Sie sehen jetzt auf der Platine (5) die
Batteriehalterung (7) mit der Batterie (6).
N Ziehen Sie die verbrauchte Batterie in
Pfeilrichtung aus der Halterung.
N Nehmen Sie die neue Batterie mit fett-
freien Fingern und schieben Sie sie
in die Halterung. Dabei muss das
Pluszeichen auf der Batterie nach
oben zeigen, also sichtbar sein.
N Fügen Sie Gehäuseoberteil und
-unterteil wieder zusammen,
N Ziehen Sie die beiden Schrauben wie-
der fest (nur mit mäßiger Kraft, An-
zugsmoment 0,4 Nm) und setzen Sie
die Gummistopfen wieder ein (die
leicht abgeschrägte Fläche nach aus-
sen).
Entsorgen Sie die verbrauchte Bat-
terie umweltgerecht!
4
3
1
2
5
7
6
