5. Asennus
Liikuta pumppua varoen. Putoamiset ja kolhut saattavat vaurioittaa pumppua, vaikka se vaikuttaisi ulkoi-
sesti ehjältä. Ks. asennus kuvista 1 ja 2.
6. Käyttöönotto
6.1 Sähköliitäntä
Tarkista, että arvokilven jännite vastaa sähköverkon jännitettä.
Suorita ensimmäiseksi maadoitus.
Suosittelemme asentamaan erittäin herkän (30 mA) vikavirtakytkimen,
joka antaa lisäsuojan kuolemanvaarallisilta sähköiskuilta, jos maadoitus
ei toimi.
Suorita sähköliitäntä moninapaisella katkaisimella tai muulla laitteella, joka takaa moninapaisen katkaisun
(katkaisee kaikkien johtimien sähkön) verkosta. Koskettimien avausvälin tulee olla vähintään 3 mm.
Irrota liitinalustan kansi ruuvaamalla auki kiinnitysruuvit.
Suorita kytkennät kannen sisäpuolen sekä yksivaiheversioille kuvan 3 ja kolmivaiheversioille kuvan 4
ohjeiden mukaan.
51

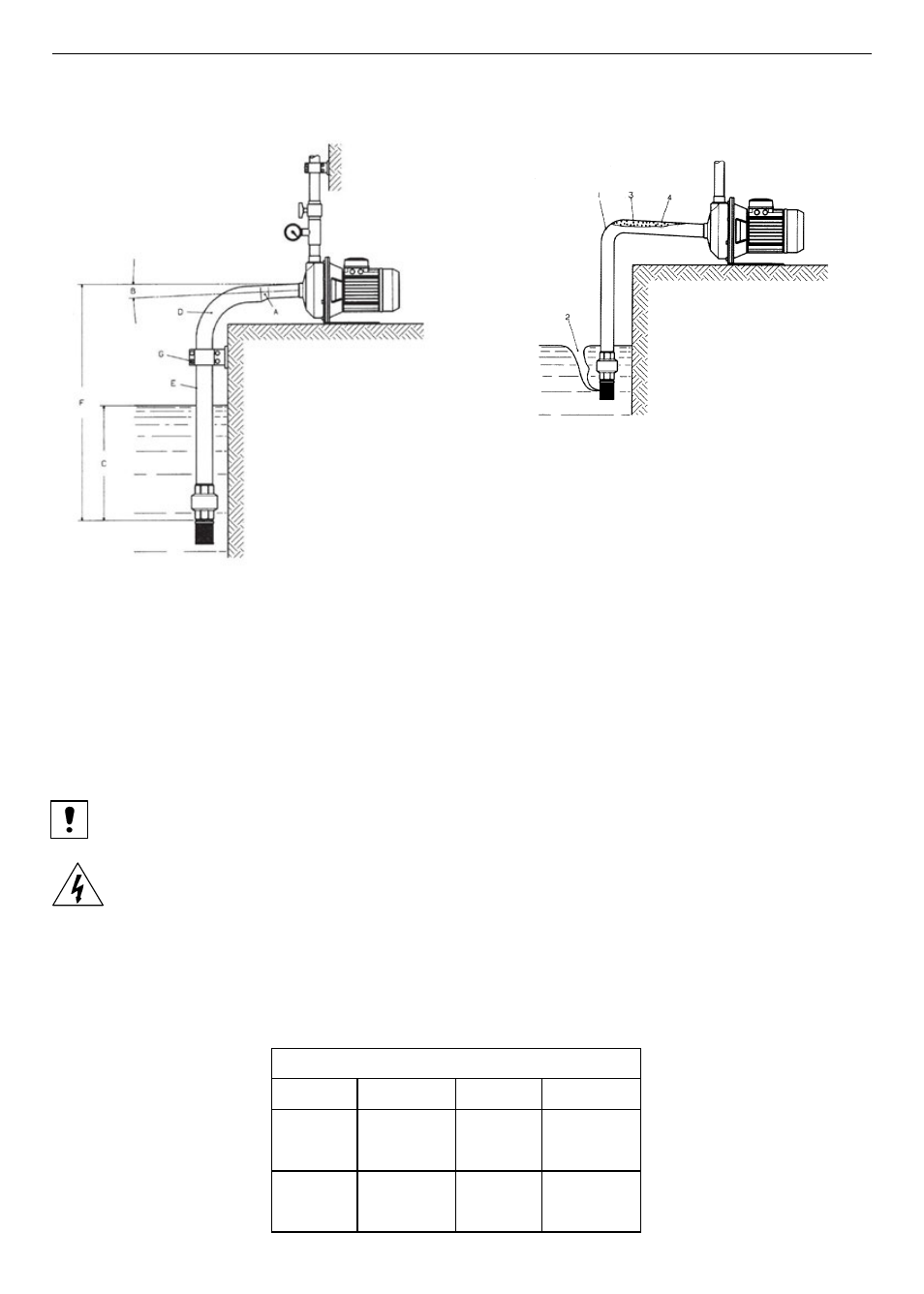

KUVA 1
Oikea asennus
A = Epäkeskeiset pienennyskappaleet
B = Positiivinen kaltevuus
C = Hyvä upotus
D = Loivat mutkat
E = Imuputken halkaisija suurempi tai
yhtä suuri kuin pumpun suuttimen
halkaisija
F = Tasoero pumpun ja asennus-
kohdan (*) välillä.
G = Putket eivät rasita pumppua, vaan
erillisiä tukia.
(*) Tasoero määritellään nesteen lämpö-
tilan, NPSH:n ja kuormitushäviöiden
mukaan
KUVA 2
Virheellinen asennus
1 = Jyrkkä mutka: suuret kuormitushäviöt
2 = Riittämätön upotus: pumppu imee
ilmaa
3 = Negatiivinen kaltevuus:
ilmataskuja
4 = Putken halkaisija on pienempi kuin
pumpun suuttimen halkaisija:
suuret kuormitushäviöt.
AVVERTENZA VAROITUS
VAARA
SÄHKÖISKUVAARA
SÄHKÖKAAPELIEN SUOSITELLUT LÄPILEIKKAUKSET
KAAPELIN TYYPPI H05VV-F H05RN-F H07RN-F
Yksivaihe 3x0.75 mm 3x0.75 mm 3x1 mm
3x1 mm 3x1 mm
3x1.5 mm
Kolmivaihe 4x0.75 mm
4x1 mm
4x1.5 mm
