7

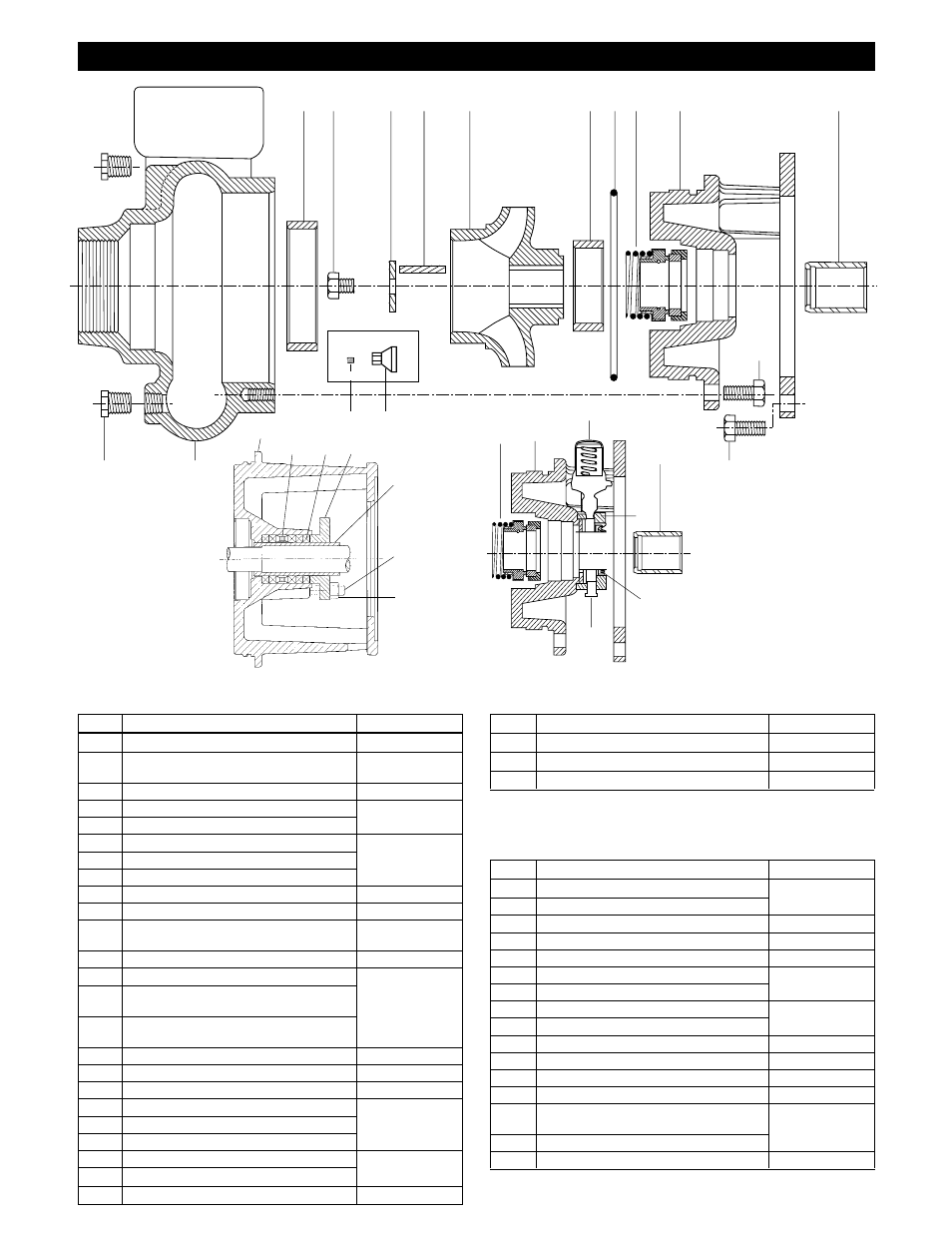

ComPonEnTES DEl ExTrEmo DEl lÍqUIDo
no. Ítem Descripción
material
1 Carcasa Hierro fundido
2 Impulsor
Hierro fundido o
silicio-latón*
3 Adaptador Hierro fundido
4 Anillo de desgaste (carcasa)
Hierro fundido o bronce*
5** Anillo de desgaste (compartimiento de sellos)
6 Perno del impulsor
7 Arandela del impulsor
8 Chaveta del impulsor
9 Anillo en O de la caja del sello (materiales opcionales) BUNA-N/EPR/Viton
10 Sello mecánico Consulte la tabla
11 Camisa del eje
Acero inoxidable
tipo AISI 300
12 Tapón de drenaje – 1 ⁄
4
ó 3 ⁄
8
NPT Acero zincado
13 Tornillo de cabeza hexagonal (de la carcasa al adaptador)
14 Tornillo de cabeza hexagonal
(del adaptador al motor/bastidor) Acero zincado
15 Tornillo de cabeza hexagonal
(del adaptador al compartimiento de sellos)
16 Aro de linterna Teflon™
17 Empaque, 5 anillos Impregnado de Teflon
18 Casquillo Acero inoxidable AISI 316
19 Camisa del eje
20 Perno del casquillo
21 Tuerca del casquillo
22 Tuerca del impulsor (SAE únicamente) 304 SS Acero inoxidable 304
22A Tornillo de fijación, tuerca del impulsor (SAE únicamente)
23
Engrasador (aceitador opcional) Policarbonato
Partes de repuesto de la Serie 3656/3756
Acero inoxidable
tipo AISI 300
ComPonEnTES DEl ExTrEmo DE PoTEnCIA (ilustrados en la página siguiente)
no. Ítem Descripción
material
112 Cojinete de bolas (exterior) Acero
122 Eje de la bomba
122A Eje de la bomba (SAE) Acero AISI 4140
123 Anillo en V (Deflector) BUNA-N
134 Cubierta del cojinete Hierro fundido
138 Sello de reborde (exterior) BUNA-N
139 Sello de reborde (interior)
168 Cojinete de bolas (interior) Acero
193 Grasera (grupo M y L)
327C Tornillo (cubierta a adaptador) (SAE únicamente) Acero zincado
340 Adaptador/motor (SAE únicamente) Hierro fundido
361 Anillo de retención Acero
370C Tornillo de cabeza hexagonal (del marco a la cubierta) Acero zincado
371C Tornillo de cabeza hexagonal (del adaptador al marco)
(SAE únicamente) NO SE MUESTRA Acero
399 Chaveta, acoplamiento
501N Cubierta/adaptador (SAE únicamente) Acero galvanizado
SAE M y L
Substituye 6 y 7
4 6 7 8 2 5 9 10 3 11
13
12 1 14
Acero inoxidable
tipo AISI 300
Accesorio Prime Safe (opcional – Sólo eje de 1¼" y 1 5 ⁄
8
" de diámetro)
10 3
23
11
26
24
25
16 17 18
20
19
21
Conjunto de la caja prensaestopas
3
ComPonEnTES DEl ExTrEmo DEl lÍqUIDo
no. Ítem Descripción
material
24 Casquillo para grasa Aluminum
25 Tapón de tubería Acero zincado
26 Sello del reborde Buna
* Sin plomo
** El ítem No. 5 se provee con los modelos 2 1 ⁄
2
x 3-7 (7 1 ⁄
2
, 10 y 15 HP) del grupo S y con
el grupo M (excepto 3 x 4-10).
22 22A
