Xylem IM156 R06 1AB2 & 2AB2, Aquavar ABII Variable Speed Pump Controller User Manual
Page 32

32
Tension
dangereuse
DANGER
Entrée
1 phase
TERRE
L1
L2 (N)
Pour le réglage
du commutateur,
voir le manuel.
Appli-
cation
Sortie
vers le
1 2 3 4
1 2 3 4
Capteur
de
pression
Entr
ée
(blanc)
+ 5
V
(r
ouge)
C
omm.
(noir)
T1 T2
T3 TERRE
Surcharge
du
moteur
Courant de sortie vers le moteur.
Le bon sens de rotation détermine
la disposition des fils par couleur.
Capteur de
pression
9K518
Courant d’entrée (secteur)
provenant du disjoncteur ou
du sectionneur bipolaire
VER
T
NOIR
NOIR
VER
T
BLANC
ROUGE
NOIR
BLEU
ROUGE
NOIR
Quand le contrôleur est sous tension, les interrupteurs des commutateurs d’application et de surcharge du
moteur le sont aussi. On doit donc toujours mettre le disjoncteur et le sectionneur hors circuit et attendre
5 min avant de toucher aux interrupteurs.
8: ILLUSTRATIONS ET TABLES

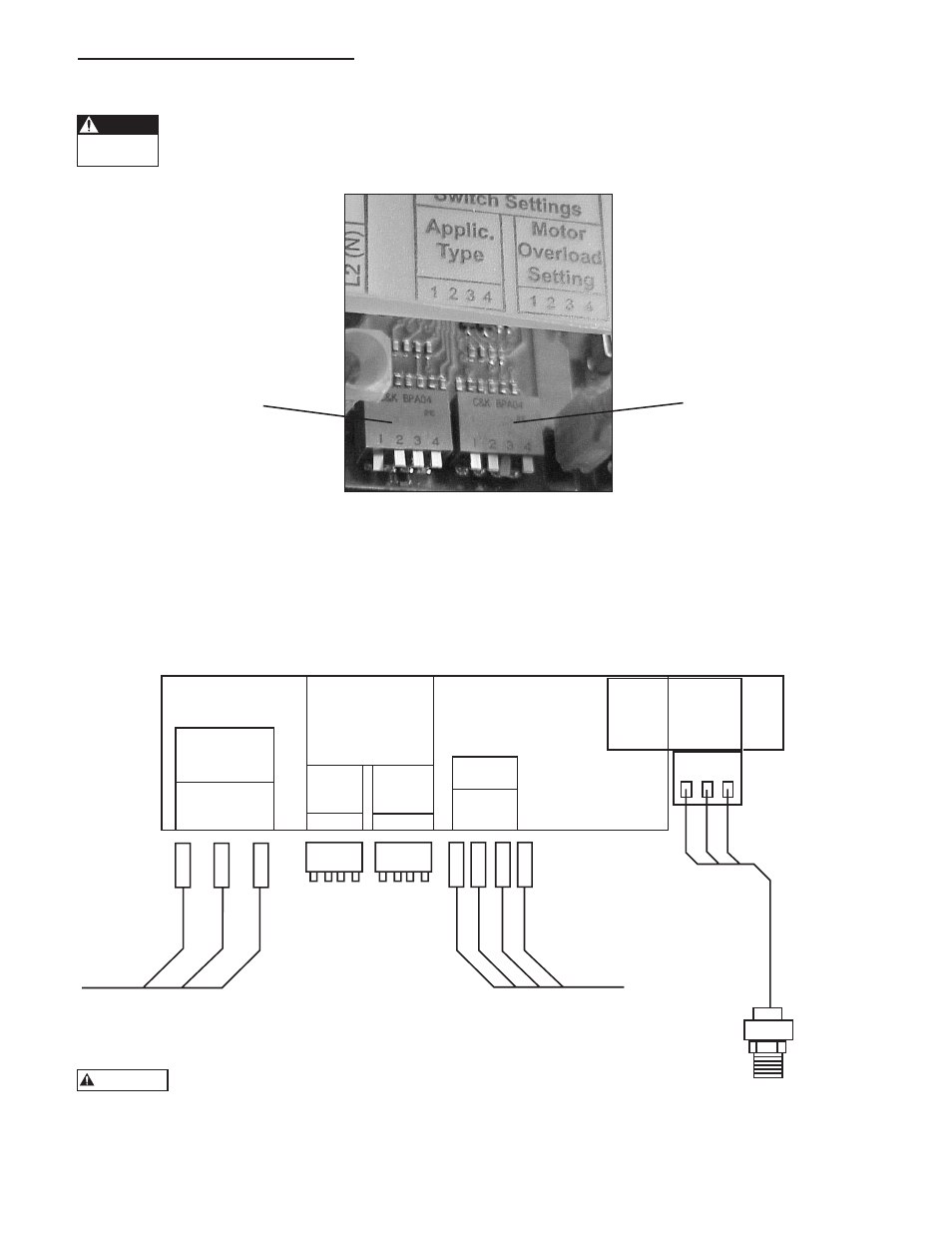

Réglage des commutateurs d'application et de surcharge du moteur
Schéma de câblage de l’Aquavar ABII
8: ILLUSTRATIONS ET TABLES
Figure 3
Figure 4
Réglage du commutateur de
surcharge du moteur
Voir la figure 6 pour le réglage
approprié.
Réglage du commutateur
d'application
Voir la figure 6 pour le
réglage approprié.
Afin de ne pas endommager le contrôleur ni en annuler la
garantie, ne pas l'alimenter en 230 V s'il est conçu pour 115 V.
AVERTISSEMENT
