Xylem IM156 R06 1AB2 & 2AB2, Aquavar ABII Variable Speed Pump Controller - Manual (Page 21)

21
8: DIAGRAMAS (continuación)

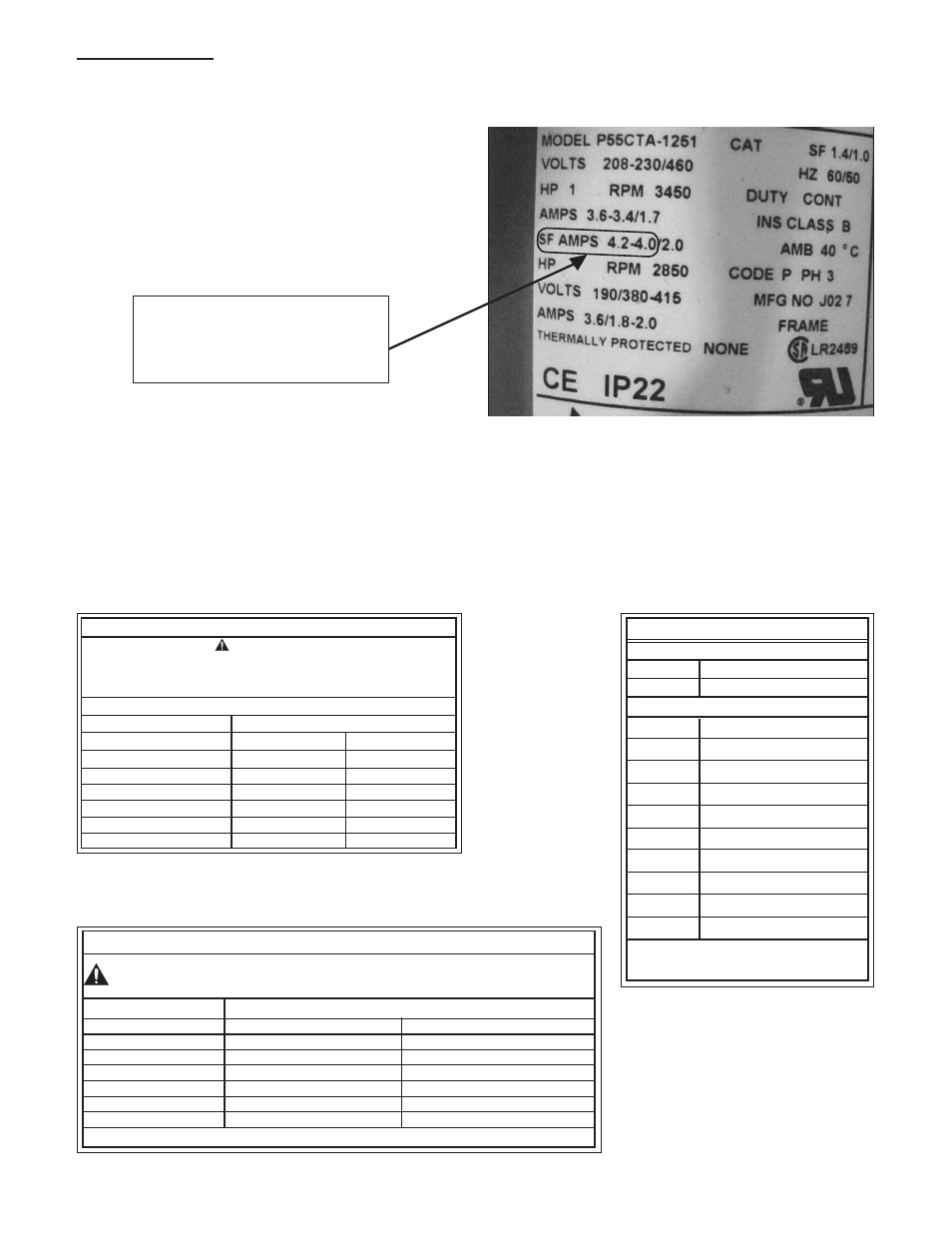

Placa de identificación de motor típica mostrando los amperios de factor de servicio (SF AMPS)
8: DIAGRAMAS
Rótulos en la cubierta de acceso del controlador :
En este ejemplo, utilice el ajuste de 4.2 amperios indicados en la tabla de ajuste de sobrecarga del motor. Este ajuste se
utiliza para tomar en cuenta cualquier fluctuación de tensión.
Los amperios de factor de servicio
(SF AMPS) que se utilizan para
ajustar los interruptores de ajuste
de sobrecarga del motor.
Rótulo de ajuste de sobrecarga del motor
Utilice este rótulo para seleccionar el ajuste correcto del interruptor de sobrecarga
del motor. Este rótulo está situado debajo de la cubierta de acceso del controlador.
Rótulo de ajuste
de los interrup-
tores de apli-
cación
Utilice este rótulo
para seleccionar el
ajuste correcto del
interruptor de apli-
cación. Este rótulo
está situado debajo
de la cubierta de
acceso del contro-
lador.
Configuración de sobrecarga del motor
ADVERTENCIA
Desconecte el suministro eléctrico y espere a que el
indicador de diodo luminiscente se apague antes de tocar
los interruptores de ajuste de sobrecarga del motor.
1 = ARRIBA 0 = ABAJO
Ajuste del interruptor DIP Ajuste de sobrecarga del motor (amperios)
1 2 3 4 1AB2 2AB2
1 1 1 1 2.5 4.6
1 1 1 0 2.8 5.2
1 1 0 1 3.3 5.3
1 0 1 1 3.5 5.8
0 1 1 1 3.8 6.5
0 0 0 0 4.2 6.9
Códigos de estado *
Códigos de luz verde
Constante En espera/baja tensión
Intermitente La bomba está funcionando
Códigos de luz roja
Constante Reemplace el controlador
1 parpadeo No hay agua/pérdida de cebado
2 parpadeos Tanque inundado con agua
3 parpadeos Falla del sensor de presión
4 parpadeos Bomba o motor atascado
5 parpadeos Cortocircuito
6 parpadeos Falla a tierra
7 parpadeos Alta temperatura
8 parpadeos Tensión excesiva (>264 V)
9 parpadeos Sobrecarga del motor
* No hay luz – no hay tensión/tensión
muy baja
Configuración del interruptor de tipo de aplicación
ADVERTENCIA
Ajuste del interruptor DIP 1 = ARRIBA 0 = ABAJO
1 2 3 4 Veloc. mínima (Hz) Ajuste de incremento
1 1 1 1 * 10 Lento
1 1 1 0 * 10 Mediano
1 1 0 1 * 10 Rápido
1 0 1 1 30 Lento
0 1 1 1 30 Mediano
0 0 0 0 30 Rápido
*ESTOS AJUSTES NO DEBEN UTILIZARSE CON LAS BOMBAS SUMERGIBLES.
Desconecte el suministro eléctrico y espere a que el indica-
dor de diodo luminiscente se apague antes de tocar los
interruptores de ajuste de sobrecarga del motor.
Rótulo de código de estado
Utilice este rótulo para diagnosticar cu-
alquier error del sistema. Este rótulo está
situado al costado de la cubierta de acceso
del controlador.
Diagrama 5
Diagrama 6
