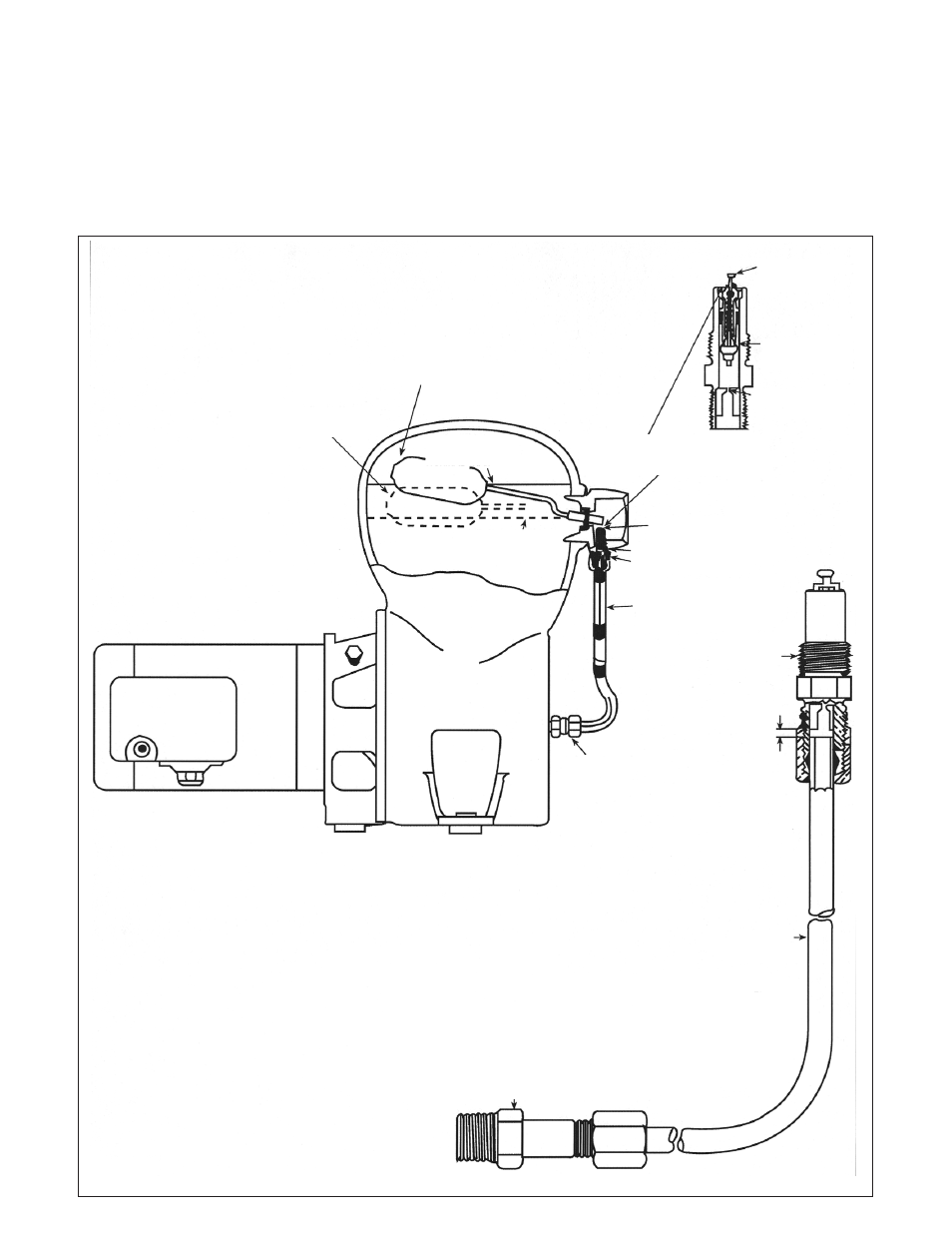

Figure 5
POSITION NORMALE DU
FLOTTEUR ET MATELAS
D’AIR APPROPRIÉ (SOUPAPE
DE RVA FERMÉE)
ORIFICE CALIBRÉ
(2) SOUPAPE À AIR
NIVEAU D’EAU NORMAL
SOUPAPE OUVERTE PAR LE LEVIER DU FLOTTEUR
TUBE EN CUIVRE
(DIAM. EXT. :
3 ⁄
16
po)
SOUPAPE À AIR (AU BAS)
DU CORPS DE POMPE)
(1) TIGE DE SOUPAPE DE RVA ABAISSÉE PAR
LE LEVIER DU FLOTTEUR
FLOTTEUR ÉLEVÉ
EAU
NIVEAU D’EAU TROP HAUT
(ADMISSION D’AIR NÉCESSAIRE)
MATELAS D’AIR
L’AIR DESCEND DANS LE TUBE
ET ENTRE DANS LA POMPE
(ET LA CHAMBRE À AIR) PAR
LA SOUPAPE À AIR)
SOUPAPE DU
RÉGULATEUR DE
VOLUME D’AIR (RVA)
1 ⁄
16
po
LA PRESSION D’ASPIRATION CRÉÉE
PAR LA POMPE PERMET À L’AIR
D’ENTRER DANS LA SOUPAPE ICI
TIGE À ABAISSER
POUR OUVRIR LA
SOUPAPE
SIÈGE DE SOUPAPE
(SOUPAPE EN
POSITION FERMÉE)
ORIFICE CALIBRÉ
POSE D’UN TUBE NEUF
Enfiler un écrou à compression et une bague à compres-
sion à un bout du tube et insérer celui-ci jusqu’au
fond du raccord, puis le retirer de 1 ⁄
16
po pour laisser
un espace entre le bout du tube et le fond du raccord.
Serrer ensuite l’écrou à
compression à fond. Répéter l’opération pour l’autre
extrémité du tube.
ATTENTION ! : s’assurer que le bout du tube est en ligne
avec l’axe du raccord et prendre garde de ne pas fausser
les filets de l’écrou
REMISE EN SERVICE
1. Mettre du mastic pour joints de tuyaux sur les filets des
bouchons (amorçage et vidange) et visser ceux-ci à fond.
2. Si les tuyaux d’aspiration ont été retirés du puits, les
raccorder. Examiner les surfaces d’étanchéité des
raccords unions métal à métal. Si elles comportent des
rayures, des piqûres ou des imperfections, employer du
caoutchouc en feuilles comme garniture pour étancher
les raccords. Reposer le clapet de pied.
3. Déposer le couvercle d’extrémité du moteur, insérer un
tournevis dans la fente du bout de l’arbre et tourner
celui-ci en sens horaire pour s’assurer qu’il tourne
librement.
4. Amorcer et démarrer la pompe. Voir les directives de
réglage du pressostat et d’amorçage et de mise en service
de la pompe.
