23
CONSIGNES DE SÉCURITÉ
AFIN DE PRÉVENIR LES BLESSURES GRAVES OU
MORTELLES ET LES DOMMAGES MATÉRIELS
IMPORTANTS, LIRE ET SUIVRE TOUTES LES
CONSIGNES DE SÉCURITÉ FIGURANT DANS LE
MANUEL ET SUR LA POMPE.
LE PRÉSENT MANUEL A POUR BUT DE FACILITER
L’INSTALLATION ET L’UTILISATION DE LA POMPE
ET DOIT ÊTRE CONSERVÉ PRÈS D‘ELLE.
Le symbole ci-contre est un SYMBOLE
DE SÉCURITÉ employé pour signaler
les mots-indicateurs dont on trouvera la
description ci-dessous. Sa présence sert à
attirer l’attention afin d’éviter les blessures
et les dommages matériels.
Prévient des risques qui VONT causer des
blessures graves, la mort ou des dommages
matériels importants.
Prévient des risques qui PEUVENT
causer des blessures graves, la mort ou des
dommages matériels importants.
Prévient des risques qui PEUVENT causer
des blessures ou des dommages matériels.
AVIS : SERT À ÉNONCER LES DIRECTIVES
SPÉCIALES DE GRANDE IMPORTANCE
QUE L’ON DOIT SUIVRE.
LIRE SOIGNEUSEMENT CHAQUE DIRECTIVE ET
AVERTISSEMENT AVANT D’EFFECTUER TOUT
TRAVAIL SUR LA POMPE.
N’ENLEVER AUCUNE DÉCALCOMANIE DE
SÉCURITÉ.
INSTALLATION
La pompe devrait être installée sur une base solide et
de niveau, en un endroit pratique protégé contre le gel,
mais non entièrement fermé parce que de l’air propre est
nécessaire pour aérer le moteur convenablement et en
prévenir la surchauffe. (Voir la figure 1.)
Si la pompe est montée dans la cuisine, dans une armoire
sous évier, dans une salle de jeu ou en tout autre lieu où
l’humidité est inconvenante, il est suggéré de placer un
bac sous la pompe pour recevoir le liquide de condensation.
TUYAUTERIE D’ASPIRATION
Même si l’on pose un clapet de pied à
l’entrée du tuyau d’aspiration, ne pas enlever
le clapet de non-retour. Placer le tuyau d’aspiration dans le
puits et le raccorder ensuite au clapet de non-retour monté
sur l’orifice d’aspiration de la pompe. Suivre les directives
ce-dessous :
1. Employer un calibre de tuyau adéquat, mais jamais
inférieur à ¾ po, sauf s’il y a hauteur totale de charge
positive à l’aspiration (v. page 24). Quand la longueur de
tuyauterie totale entre la pompe et le puits dépasse 25 pi,
déterminer le calibre selon la table suivante. Un raccord
réducteur devra être posé sur la pompe.
Longeur de Tuyauterie
25 pi 26 А 101 А
Totale Entre la Pompe
ou Moins 100 pi 300 pi
et le Puits
Calibre de la
¾ po 1 po 1¼ po
Tuyauterie D’aspiration
Nota : la hauteur d’aspiration, comprenant la perte de
charge (par frottement) plus la distance verticale entre la
pompe et le niveau de pompage de l’eau, ne devrait pas
dépasser 25 pi.
2. On devrait inspecter toute la tuyauterie, y compris le
tube (en cuivre), pour s’assurer qu’elle ne contient pas de
tartre, de saletés ni de corps étrangers pouvant nuire au
fonctionnement de la pompe.
3. Chaque joint de tuyauterie doit être étanche. On devrait
utiliser un bon mastic pour joints de tuyaux.
4. Un raccord union devrait être posé sur la tuyauterie
d’aspiration, près de la pompe. Les raccords unions à
garniture d’étanchéité sont préférables. Si l’on emploie
des raccords unions métal à métal, on doit les aligner
avec soin.
5. Afin de réduire le temps d’amorçage, on peut fixer un
clapet de pied sur toute tuyauterie d’aspiration de 50
pi de long et plus. Poser un té sur cette dernière pour
la remplir. Si l’on utilise un clapet de pied, amorcer
la pompe par l’ouverture d’amorçage et remplir la
tuyauterie d’aspiration par le té.
6. Les puits forés ou creusés devraient être mis à l’air libre.
TUYAUTERIE DE REFOULEMENT
Raccorder la conduite principale de la maison à l’orifice de
refoulement de ¾ po. La pose d’un robinet-vanne sur le
tuyau de refoulement, près de la pompe, facilite l’entretien
de celle-ci en évitant l’obligation de vidanger la tuyauterie
de la maison.
CHAUFFE-EAU
Afin de prévenir l’entrée d’eau chaude dans la pompe, on
devrait installer un clapet de non-retour sur le tuyau de
refoulement, près de la pompe, en amont (avant) de tout
chauffe-eau ou autre appareil chauffant. S’assurer que le
chauffe-eau ou l’appareil chauffant est muni d’une soupape
de décharge et de sécurité thermique.
CABLAGE
Ne pas mettre la pompe en marche tant
qu’elle n’aura pas été remplie d’eau propre
jusqu’à l’orifice d’amorçage (v. « AMORÇAGE », p. 24).
DANGER
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
AVERTISSEMENT

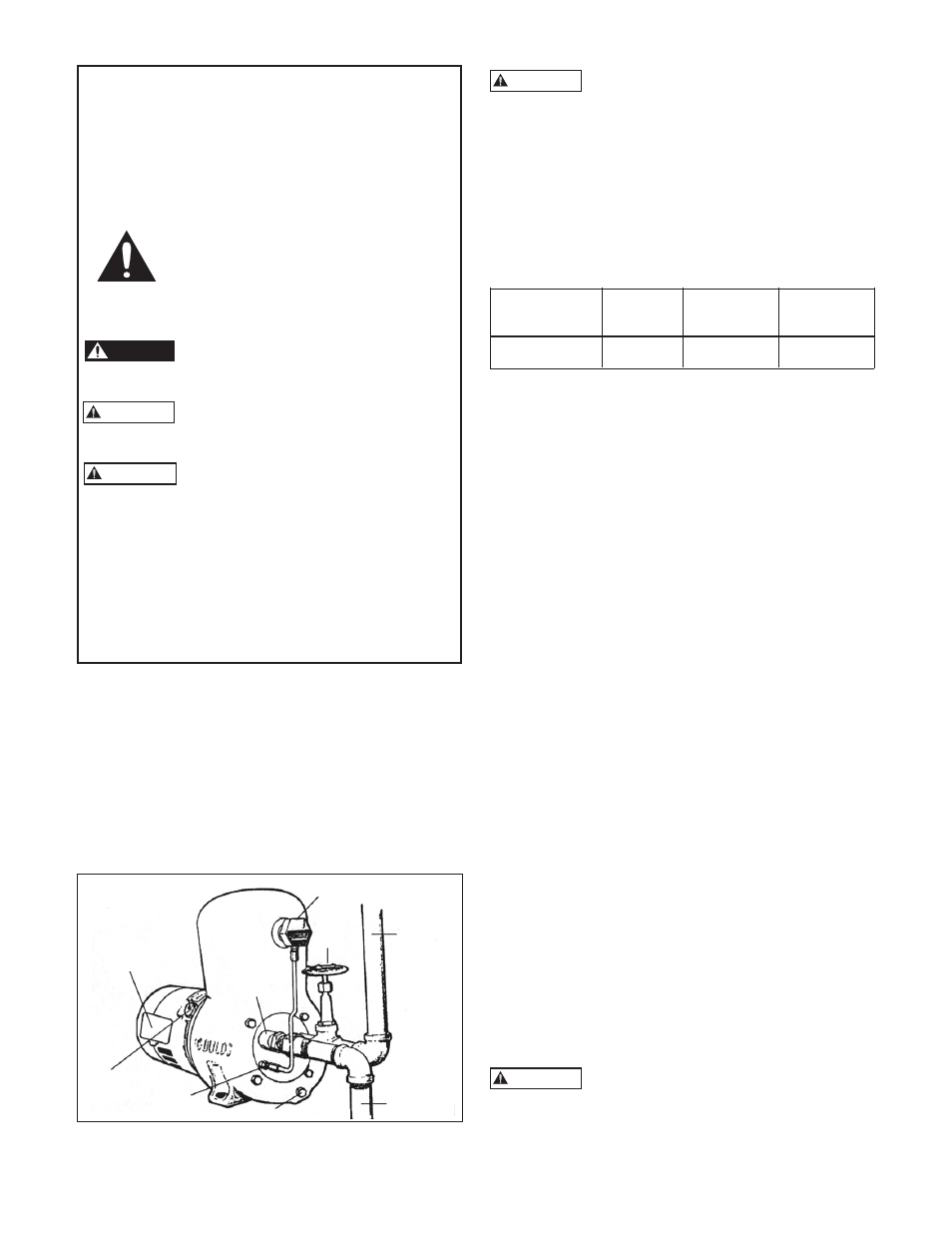

Figure 1
Pressostat
Bouchon
d’amorçage
Soupape à air
Bouchon de vidange
Tuyau
d’aspiration
Tuyau de
refoulement
Régulateur de volume
d’air (RVA)
Clapet de
non-retour
Robinet-
vanne
TUYAUTERIE D’ASPIRATION
TUYAUTERIE DE REFOULEMENT
INSTALLATION
CHAUFFE-EAU
CABLAGE
