18

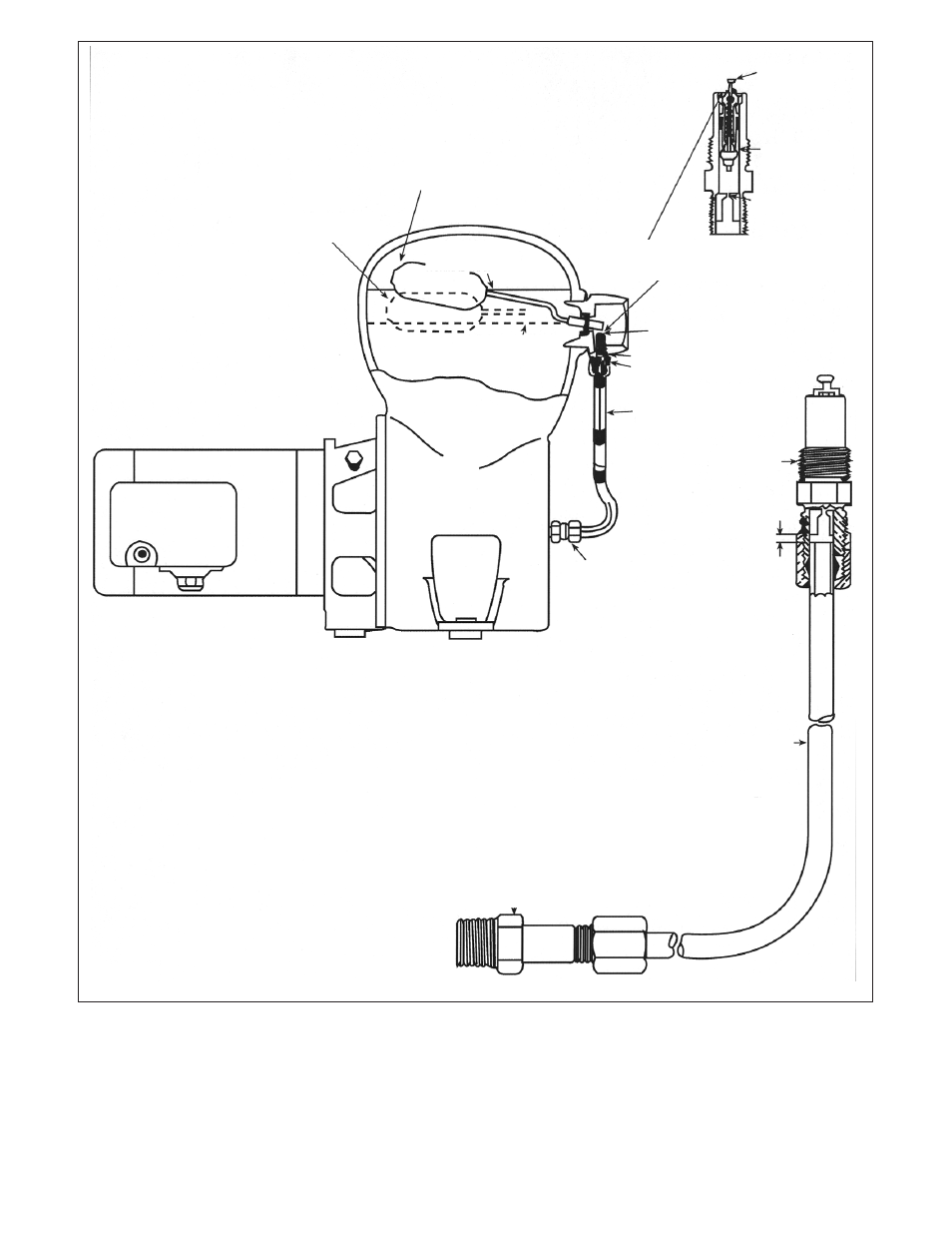

Figura 5
POSICIÓN NORMAL
DEL FLOTADOR CON
AMORTIGUACIÓN DE
AIRE CORRECTA;
VÁLVULA DE CONTROL
DE FLOTADOR CERRADA.
ORIFICIO CALIBRADO
VÁLVULA
NEUMÁTICA (2)
NIVEL DE AGUA NORMAL
VÁLVULA CONTROLADA POR FLOTADOR ABIERTA
TUBO DE COBRE DE
3 ⁄
16
PULG. DE D.E.
VÁLVULA NEUMÁTICA EN LA
CARCASA DE LA BOMBA
LA VÁLVULA SE ABRE
OPRIMIENDO ESTE VÁSTAGO.
FLOTADOR EN
POSICIÓN ELEVADA
AGUA
NIVEL DE AGUA MÁS ALTO
QUE LO NORMAL, LA CÁMARA
NECESITA
AIRE.
ESPACIO DE AIRE
EL AIRE PASA HACIA ABAJO POR EL
TUBO DE COBRE A LA BOMBA DE
AGUA, A TRAVÉS DE LA VÁLVULA
NEUMÁTICA Y LUEGO AL TANQUE CON
EL AGUA.
CONJUNTO DE
VÁLVULA EN EL
CONTROL DE
VOLUMEN DE AIRE
1 ⁄
16
"
EL EFECTO DE SUCCIÓN DEL FUNCIONAMIENTO
DE LA BOMBA DE AGUA PRODUCE LA ENTRADA
DE AIRE POR LA VÁLVULA ABIERTA AQUÍ.
VÁSTAGO DE LA
VÁLVULA OPRIMIDO
CON LA EXTENSIÓN
DE LA VARILLA DEL
FLOTADOR (1)
ASIENTO DE LA
VÁLVULA –
LA VÁLVULA SE MUES-
TRA EN
POSISIÓN CERRADA.
ORIFICIO CALIBRADO
PROCEDIMIENTO PARA REEMPLAZAR EL TUBO DE
CONTROL DE VOLUMEN DE AIRE SI ESTÁ DAÑADO
Deslice la camisa y tuerca de compresión sobre el extremo
del tubo e introduzca dicho extremo hasta el fondo en el
ensanchamiento del accesorio. Luego retire el tubo
aproximadamente 1 ⁄
16
pulg. de manera que quede un
espacio entre el extremo del tubo y el extremo inferior del
ensanchamiento. Con el tubo en esta posición, apriete
firmemente la tuerca de compresión.
PRECAUCIÓN: Asegure que el tubo esté en
línea con el ensanchamiento y que las roscas
de la tuerca no estén cruzadas.
