INSTALACIóN DEL COJINETE DEL EJE
INTERMEDIO Y DEL TAZóN
(Consulte la Figura 1 para el número de componentes)
1. Presione el cojinete (65) para que entre al
retenedor (65) usando una prensa de árbol o algo
similar.
. Presione el cojinete (690) para que entre al tazón/
campana de succión usando una prensa de árbol
o algo similar. La parte superior del hombro del
cojinete debe sobresalir del cubo de succión en
la misma medida que la profundidad de la parte
ensanchada del anillo protector.
. Coloque el tazón (670) con la brida hacia abajo
y presione el cojinete (67) a través del lado
achaflanado del recipiente del tazón hasta que esté
al ras con el cubo usando una prensa de árbol o algo
similar.
REENSAMBLE DE LOS TAZONES DE
CONSTRUCCIóN CON SEGURO CóNICO
1. Para facilitar el reensamble, aplique una delgada
capa de aceite para turbina a todas las partes
roscadas y de acoplamiento.
. Si el anillo protector no está puesto sobre el eje,
instálelo. El anillo protector se une al eje por medio
de un ajuste en caliente. El diámetro más largo de
la parte ensanchada del anillo protector va hacia el
cojinete de la campana de succión. Caliente el anillo
protector hasta que se puede deslizar sobre el eje y
colóquelo rápidamente para que el fondo del anillo
protector se ajuste de acuerdo con la dimensión “X”
antes de que se enfríe. Vea Figura 1. Ver Tabla
para las dimensiones “X”. Deslice el extremo plano
del eje de la bomba dentro del cojinete del tazón/
campana de succión hasta que el anillo protector
descanse sobre el tazón/campana de succión.
Use guantes de protección y gafas
apropiadas para evitar lesiones cuando
maneje partes calientes.

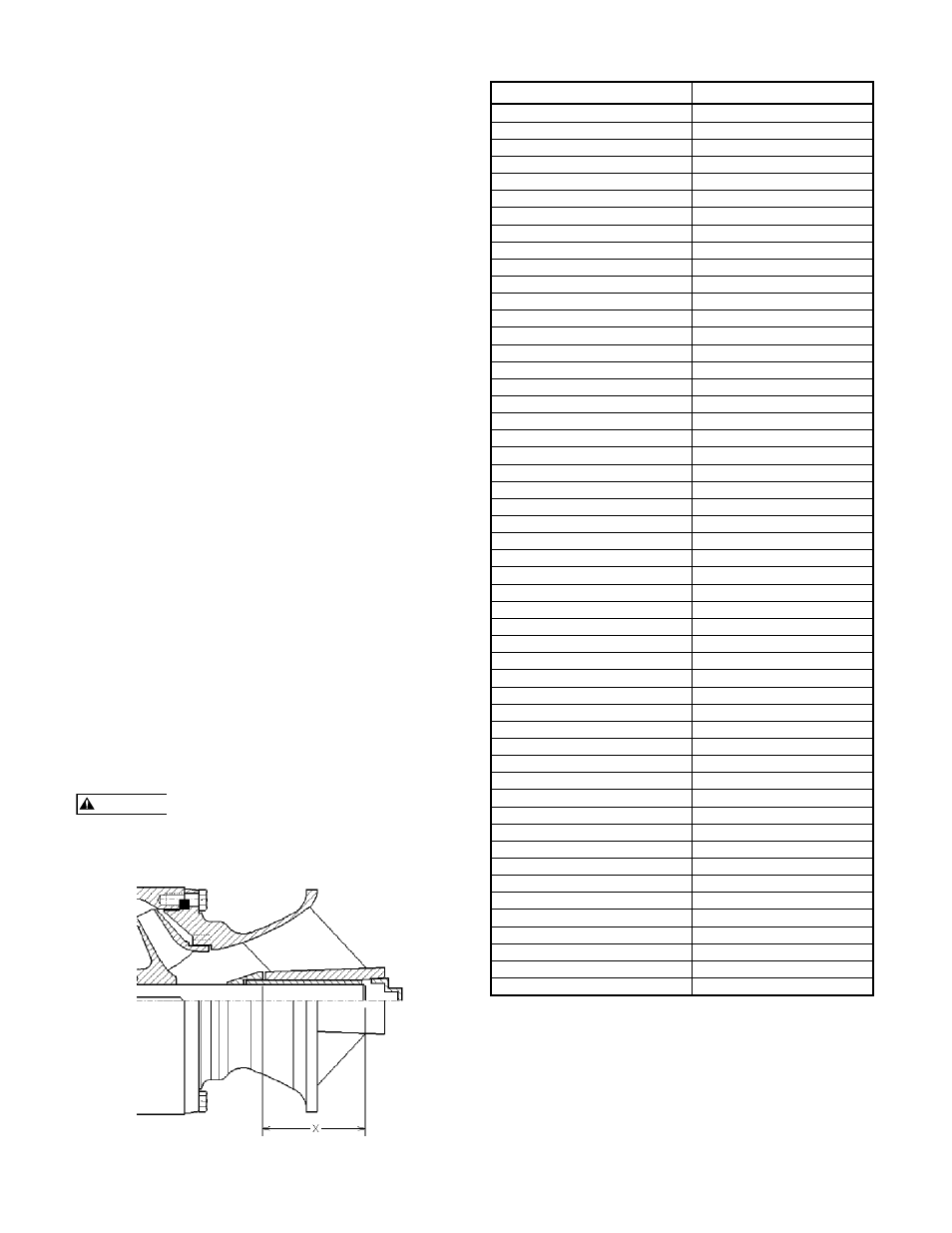

Figura 21
TABLA 3 dimensión de ubicación del anillo
protector.
Modelo de bomba dimensión “X”
5C, 5T 1.88 pulgadas
5RWA 1.81 pulgadas
6A, 6RA 3.13 pulgadas
6C 2.25 pulgadas
6DH 3.50 pulgadas
7A, 7RA 3.13 pulgadas
7C, 7T, 7WA 2.81 pulgadas
8A, 8RA 3.13 pulgadas
8DH 4.44 pulgadas
8I 2.94 pulgadas
8RJ 2.88 pulgadas
9A, 9RA 3.41 pulgadas
9RC, 9T, 9WA 5.19 pulgadas
10A, 10RA 4.31 pulgadas
10DH 6.31 pulgadas
10L 6.25 pulgadas
10RJ 5.00 pulgadas
10WA 5.19 pulgadas
11A, 11RA 5.31 pulgadas
11C 4.88 pulgadas
11WA 5.13 pulgadas
12C 5.31 pulgadas
12DH 5.19 pulgadas
12FR 6.50 pulgadas
12WA, 12RA 5.00” pulgadas
12RJ 4.94 pulgadas
13A, 13RA 7.19 pulgadas
13C 5.13 pulgadas
14DH 8.13 pulgadas
14F, 14H,14RH 7.13 pulgadas
14RJ 5.06 pulgadas
15F 9.50 pulgadas
16B 6.56 pulgadas
16DH 8.63 pulgadas
16DM 5.88 pulgadas
16F, 16RG 6.69 pulgadas
18B 7.25 pulgadas
18C 6.63 pulgadas
18D 7.56 pulgadas
18G 5.75 pulgadas
20B, 18L 6.88 pulgadas
20E,18H 7.00 pulgadas
20C 6.44 pulgadas
20H 9.00 pulgadas
24C 12.38 pulgadas
24D 9.38 pulgadas
24E 8.13 pulgadas
24F 10.44 pulgadas
24G 8.00 pulgadas
26G 7.75 pulgadas
28G 8.75 pulgadas
30B N/A
. Mantenga el eje en esta posición insertando un
tornillo de casquete largo (o toda la barra roscada
con una tuerca hexagonal) con un dispositivo de
ensamble dentro del extremo de fondo del cubo
de succión y asegúrelo en el orificio roscado en el
extremo del eje. Asegúrese de que se haya limpiado
el eje y revise que esté recto.
4. Deslice el primer impulsor sobre el eje hasta que se
asiente en el tazón/campana de succión.
ADVERTENCIA
