35

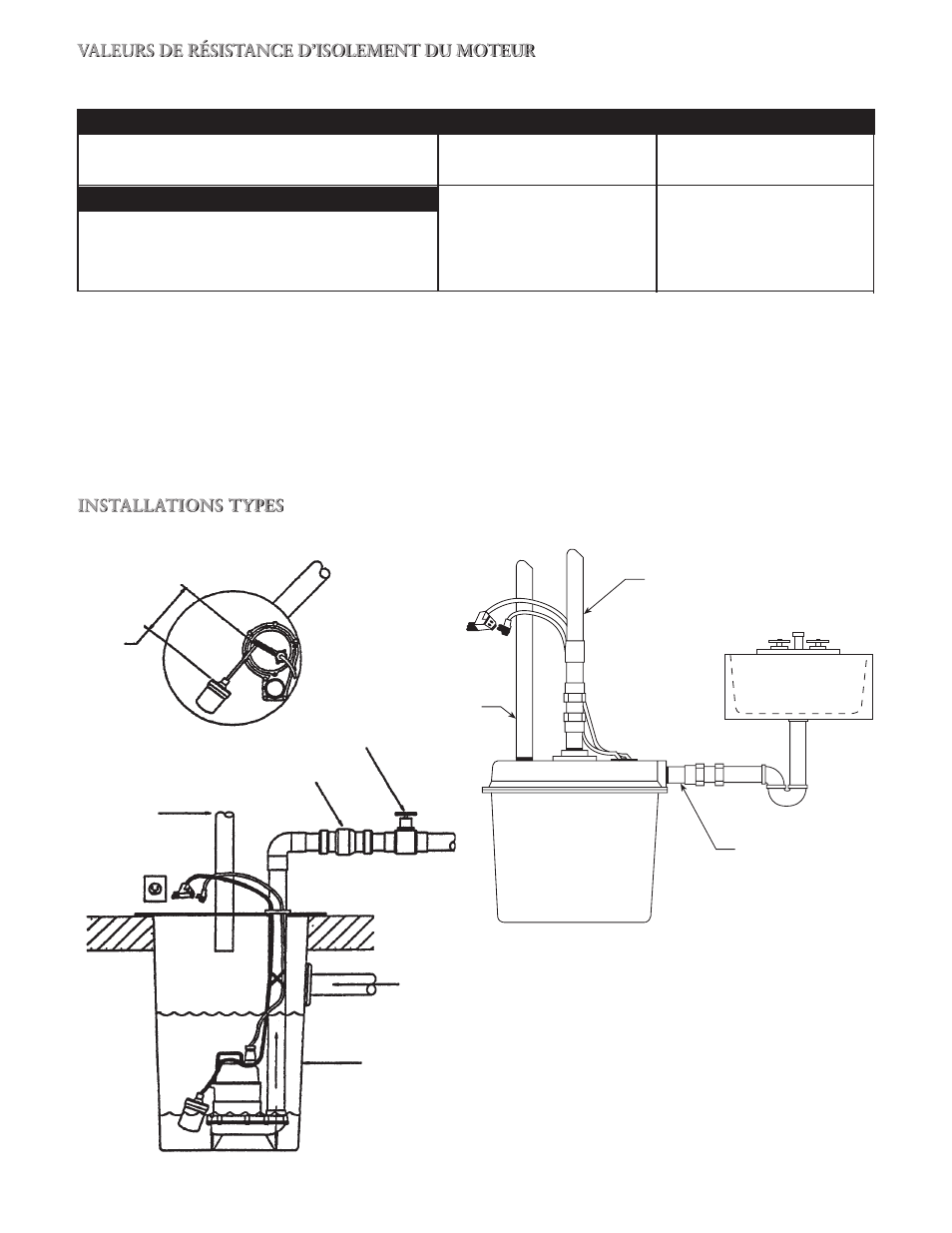

VALEURS DE RÉSISTANCE D’ISOLEMENT DU MOTEUR
Valeurs normalement mesurées en ohms et en mégohms entre chaque fil et le fil de terre
État du moteur et des fils Valeurs en ohms Valeurs en mégohms
Moteur neuf sans câble d’alimentation 20 000 000 (et plus) 20 (et plus)
Moteur usagé réutilisable en fosse 10 000 000 (et plus) 10 (et plus)
Moteur en fosse — valeurs mesurées : câble d’alimentation plus moteur
Moteur neuf 2 000 000 (et plus) 2 (et plus)
Moteur en bon état 500 000 а 2 000 000 0,5 а 2
Isolation endommagée (la réparer) Moins de 500 000 Moins de 0,5
La valeur de résistance d’isolement varie très peu d’un moteur à l’autre, peu importent la puissance, la tension
d’alimentation et le nombre de phases du moteur.
Les valeurs de résistance d’isolement ci-dessus sont tirées de mesures prises avec un mégohmmètre et une
tension de sortie de 500 V c.c. Les valeurs mesurées peuvent varier si l’on utilise un ohmmètre avec une tension
moindre. Communiquer avec le personnel technique de l’usine en pareil cas.
DÉMARRAGE
ARRÊT
MISE À
L’AIR LIBRE
CLAPET DE
NON-RETOUR
ROBINET-
VANNE
LONGUEUR
DU CÂBLE
INFLUENT
CUVE
Dans 1
MISE À
L’AIR LIBRE
TUYAU D’ARRIVÉE
AVEC RACCORD
UNION ET SIPHON
TUYAU DE
REFOULEMENT AVEC
RACCORD UNION
ET CLAPET DE
NON-RETOUR
Dans 2
INSTALLATIONS TYPES
