Xylem IM136 R01 SM Centrifugal Pump User Manual
Page 5

5
357
123
MOTOR
370
108
371
184
513
383
101
304
240
100

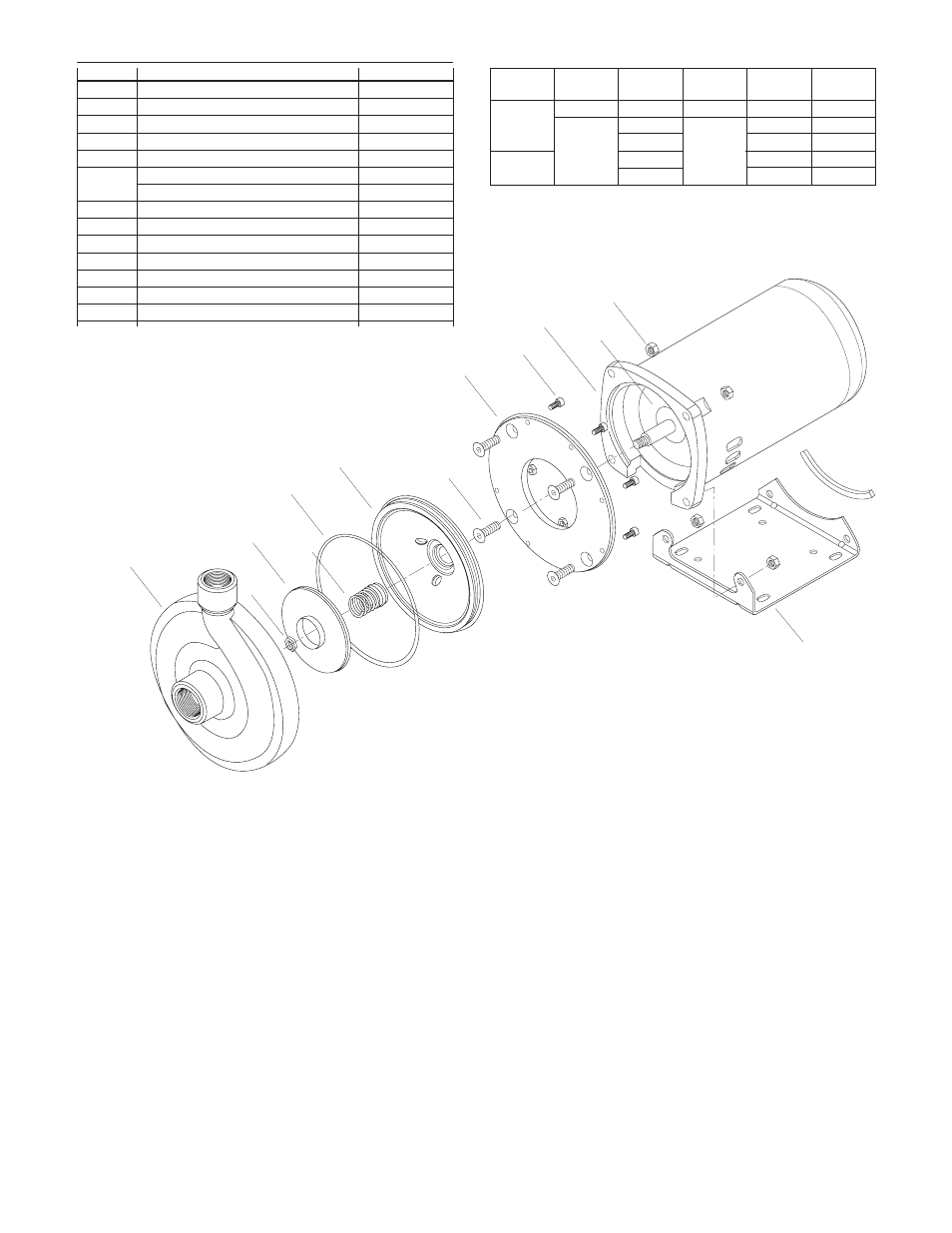

Item No. Description
Materials
100
Casing
Cast iron
101
Impeller
AISI 316L SS
108
Motor adapter
Aluminum
123 Deflector
BUNA-N
184
Seal housing
AISI 316L SS
240
Motor support
Steel
Rubber channel
Rubber
304
Impeller locknut
AISI 316 SS
357
Nut, motor
AISI 300 SS
370
Socket head screws, casing
AISI 410 SS
371
Bolts, motor
AISI 300 SS
383
Mechanical seal
See chart
513
O-ring, casing
See chart
Motor
NEMA standard, 56Y flange
Rotary Stationary Elastomer Metal Part No.
Casing
Parts O-ring
Ceramic BUNA 18-8SS 10K10 BUNA
Carbon
EPR
10K18
EPR
Viton
10K55 Viton
Sil-Carb.
Sil. Carb.
EPR
316SS
10K81 EPR
Viton
10K62 Viton
Mechanical Seal Application Chart
Components List
Components List
Mechanical Seal Application Chart
