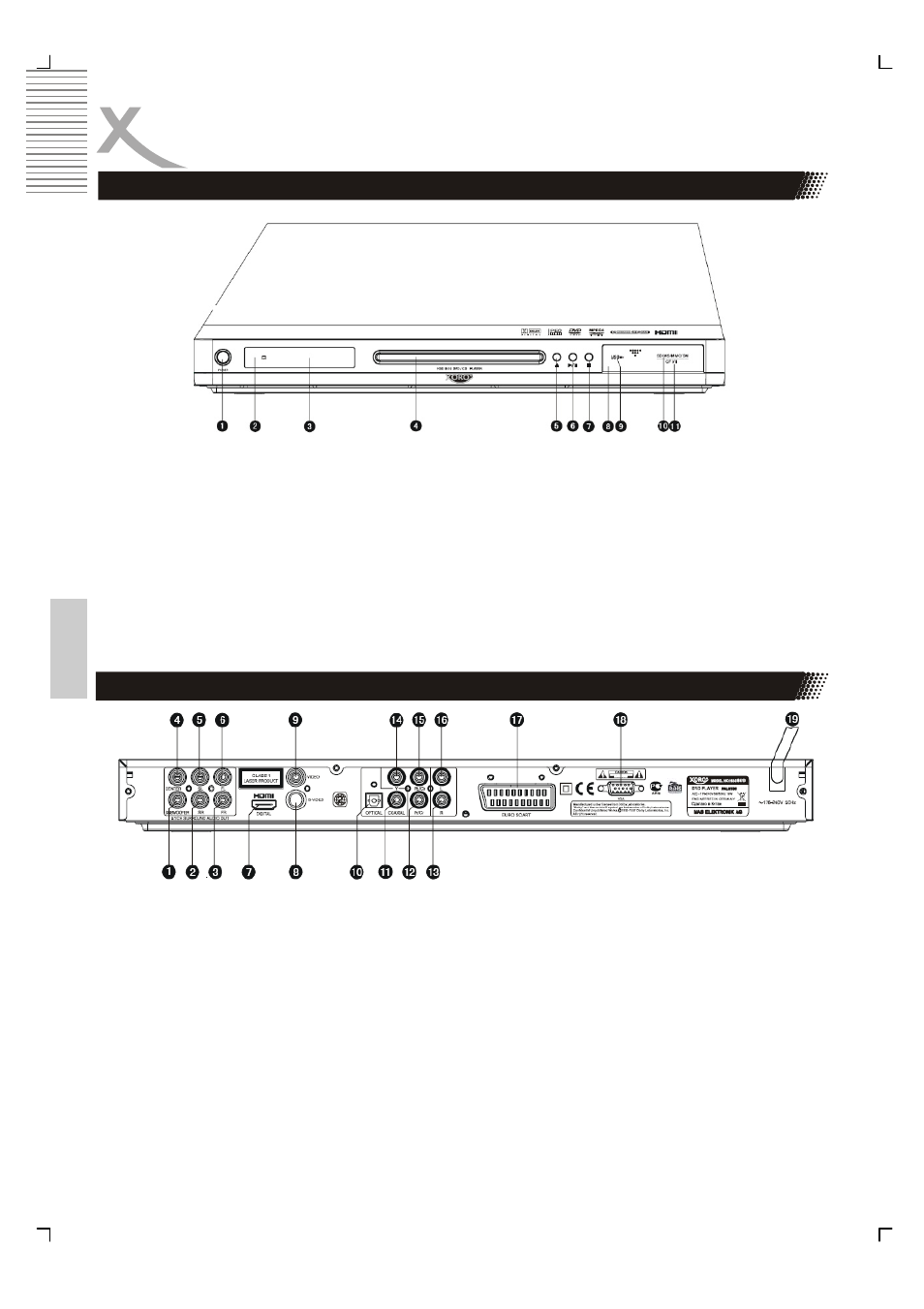

INTERFACES ET COMMANDES
Face avant
Face arrière
1. Voyant d‘alimentation / de veille
Une fois que le bouton power allu-
mé, le lecteur est prêt à fonctionner
normalement.
2. Capteur
de télécommandes
3. Ecran d‘affichage VFD
4. Ouverture du plateau à disques
5. Touche OUVRIR / FERMER
6. Touche LECTURE / PAUSE
7. Touche STOP
8. Cache du lecteur de cartes
9. Interface USB
10. Ouverture pour cartes SD/SM/
MMC/MS
11.
CF I/II card slot
1. Prise SUBWOOFER: canal 5.1 pri-
se de sortie caisson de graves
2.
Prise SR (Surround droit)
3. Prise FR (avant droit)
4. Prise CENTRE
5. Prise SL (Surround gauche)
6. Prise FL (avant gauche)
7. Prise HDMI
8. Prise S-VIDÉO
9. Prise VIDÉO
10. Prise de sortie OPTIQUE
11. Prise COAXIALE:
12. Prise de sortie d‘aberration
chromatique Pr/Cr output (rouge)
13. Prise de sortie de canal AUDIO R:
14. Prise de sortie de l‘axe Y de
l‘aberration chromatique (verte)
15. Prise de sortie Pb/Cb d‘aberration
chromatique (bleue)
16. Prise de sortie du canal AUDIO L
17. Péritel (transmet signaux sonores
de canal 2.0 et RVB)
18. Prise de sortie VGA
19. Câble d‘alimentation AC
