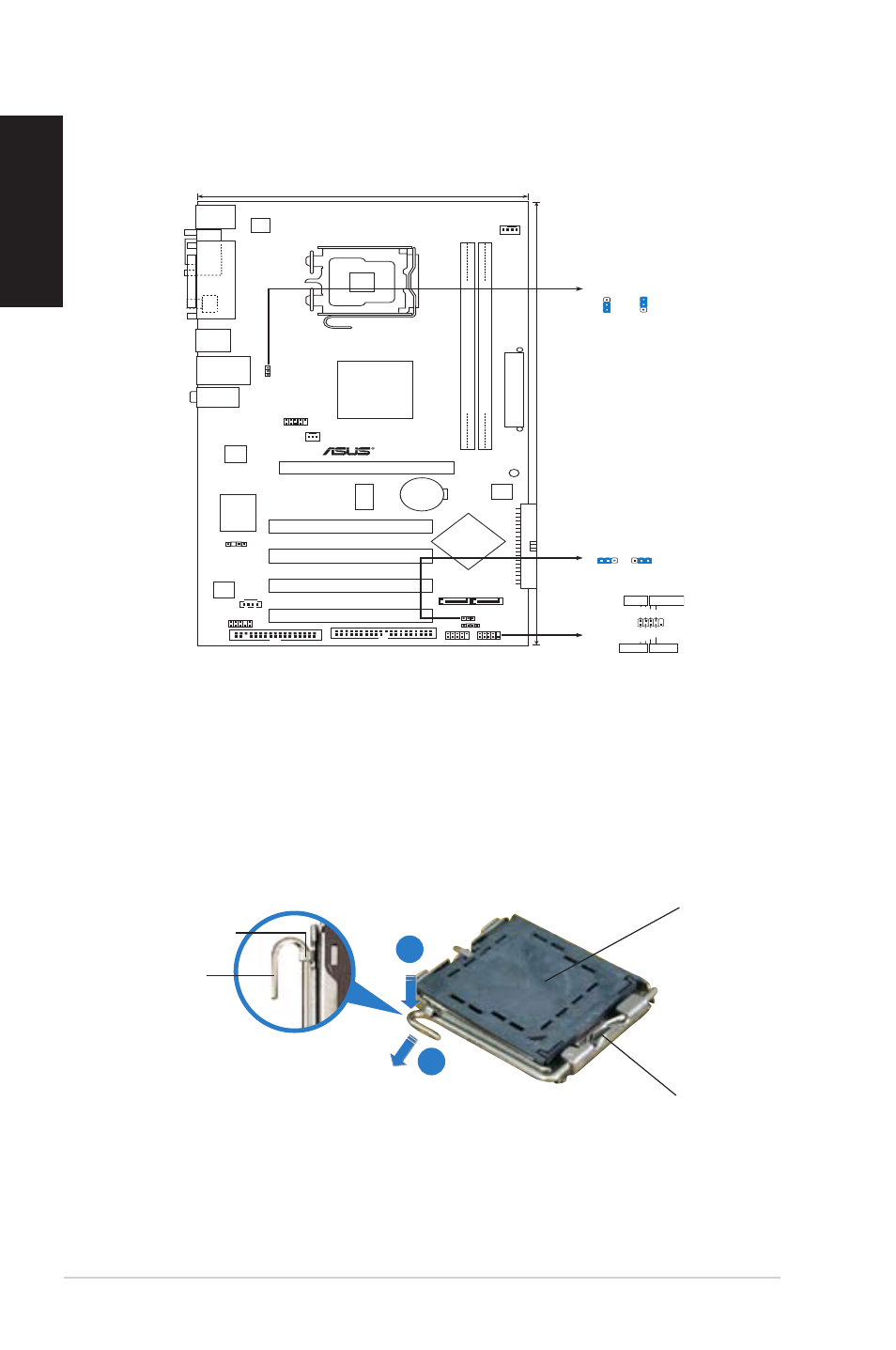

1. Schéma de la Carte Mère
17.3cm (6.8in)
30.5cm (12in)
P5V
-X SE
AUDIO
�AN1_USB12
USB34
PS/2KBMS
T:Mouse
B:Keyboard
SPDIF_O
1
PA
RA
��
E
PO
RT COM1
�GA775
DDR2 DIMM1 (64 bit,240-pin module) DDR2 DIMM2 (64 bit,240-pin module)
CPU_FAN
EA
TXPW
R
VIA
PT890Pro A0
VIA
VT8237S A2
PRI_IDE
PCI1
PCI2
PCI3
PCI4
PCIEX16
CR2032 3V
�ithium Cell
CMOS Power
SATA1 SATA2
F_PANE� USB56
C�RTC
F�OPPY SEC_IDE
AAFP
CD
SPDIF_OUT
Super I/O
USB78
CHA_FAN
SB_PWR
4Mb
BIOS
A�C662
Attansic
F2
RT
M870T
-580
PS
2_
US
BP
W
ATX12V
C�RTC
Normal Clear RTC
(Default)
1 2 2 3
3
2 2
1
PS2_USBPW
+5V
(Default)
+5VSB
F_PANE�
P�ED- PWR P�ED+
Groun
d
GND
Reset
IDE�ED+ IDE�ED-
HD �ED RESET
P�ED PWRSW
SPEAKER
2. Installation du Processeur
Suivez cette procédure pour installer un processeur Intel ® dans le paquet
775-land.
1. Appuyez sur le levier de chargement avec votre pouce (A), puis
déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la
languette de retenue.
A
Languette de
retenue
Levier de
chargement
Capuchon PnP
Ce côté du boîtier cam doit
être face à vous.
B
