ASUS M2N68-AM
Português
1

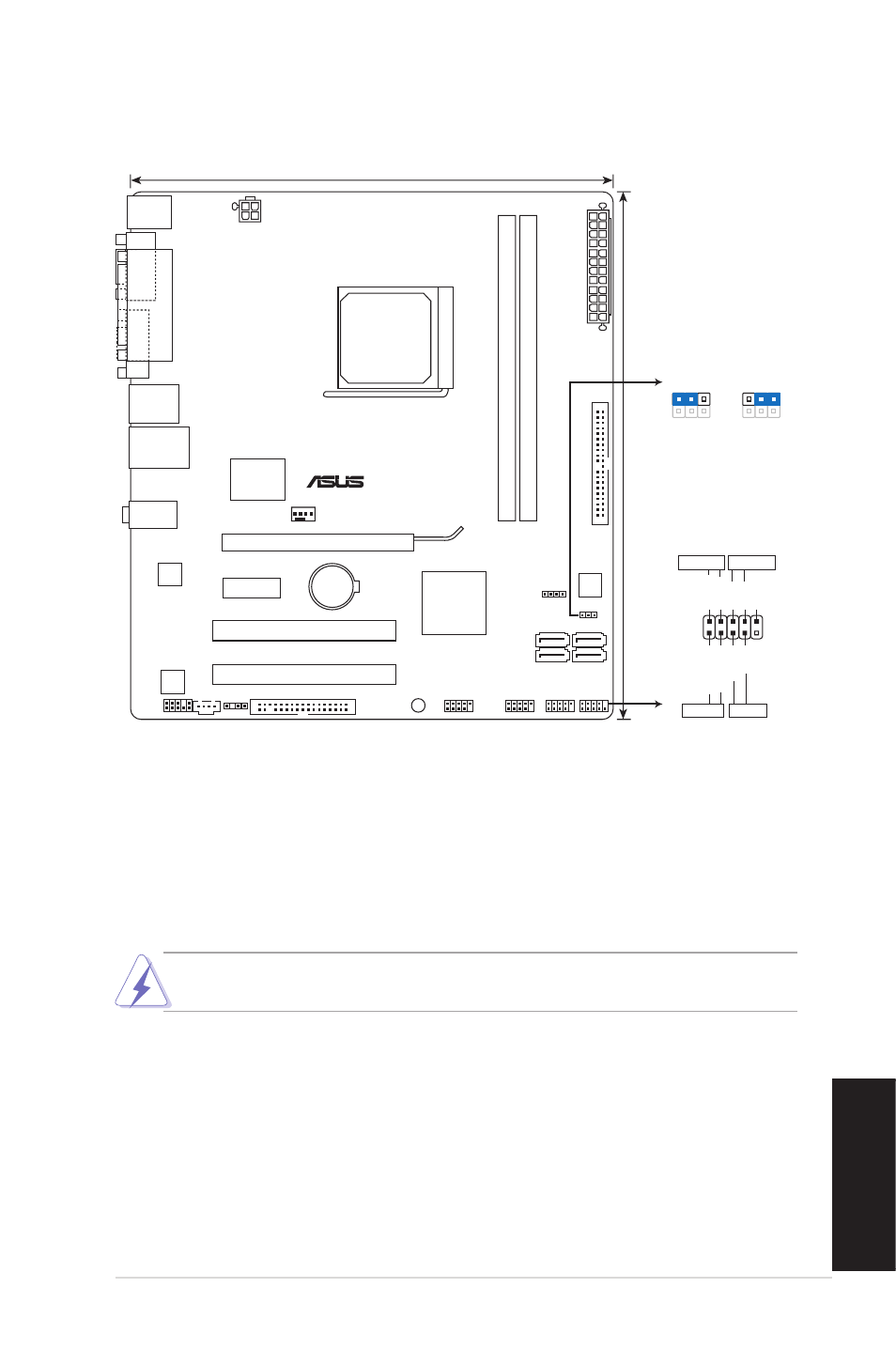

1. Disposição da placa-principal
2. Instalação da CPU
Siga estas etapas para instalar a CPU
.
1. Procure o socket AM2 de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no
socket para evitar dobrar os pinos e danificar a CPU!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
M2N68-AM
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
FLOPPY USB56 USB78 USB910 F_PANEL SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
RTL
8211CL
KBMS
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
22.2cm(8.75in)
24.4cm(9.6in)
Intel ®
MCP68S
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA2 SATA1
SATA4 SATA3
VG
A
AUDIO
LPT
COM
LAN1_USB12
USB34
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
