35 ASUS M2N
Srpski

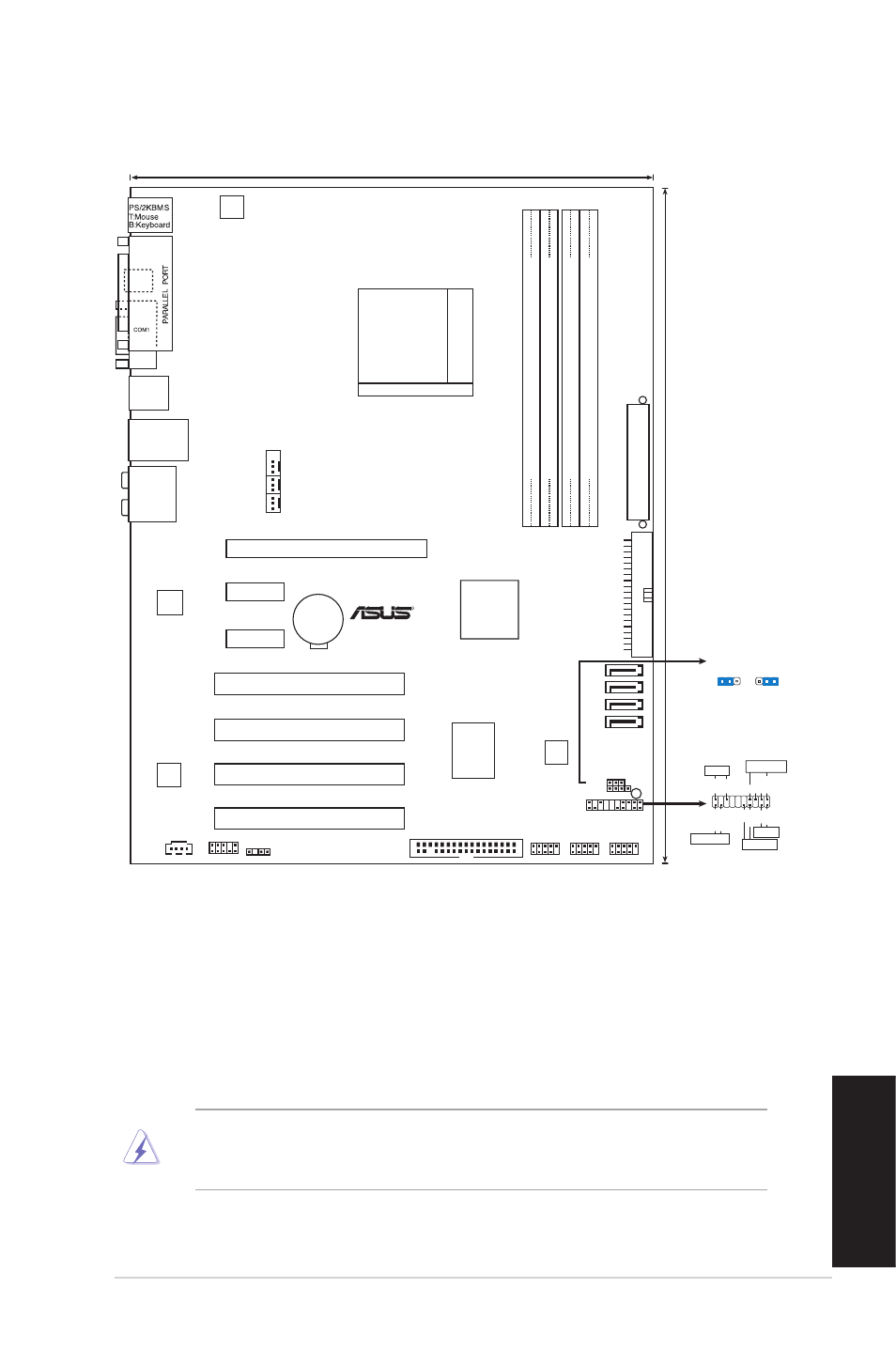

1. Izgled matične ploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite priključak 940-pin AM2+ na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
Super I/O
SATA4
SATA3
SATA2
SATA1
SocketAM2+
CPU_FAN
EA
TXPW
R
PANEL
USB56 USB78 USB910
AAFP
SB_PWR
8Mb
BIOS
Nvidia
MCP68
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
CR2032 3V
Lithium Cell
CMOS Power
PCI2
PCI3
PCI4
PCI1
PCIEX16
PCIEX1_2
PCIEX1_1
CLRTC
ATX12V
R
SPDIF_OUT
M2N68
FLOPPY CD
30.5cm (12in
)
VIA
VT1708B
23.5cm(9.25in)
CHASSIS
CHA_FAN
PWR_FAN
CPU_FAN
Realtek
8211
JMB
381
AUDIO
LAN1_USB12
USB34
SPDOF_O
PRI_ID
E
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground PLED
+
IDE_LED- IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
