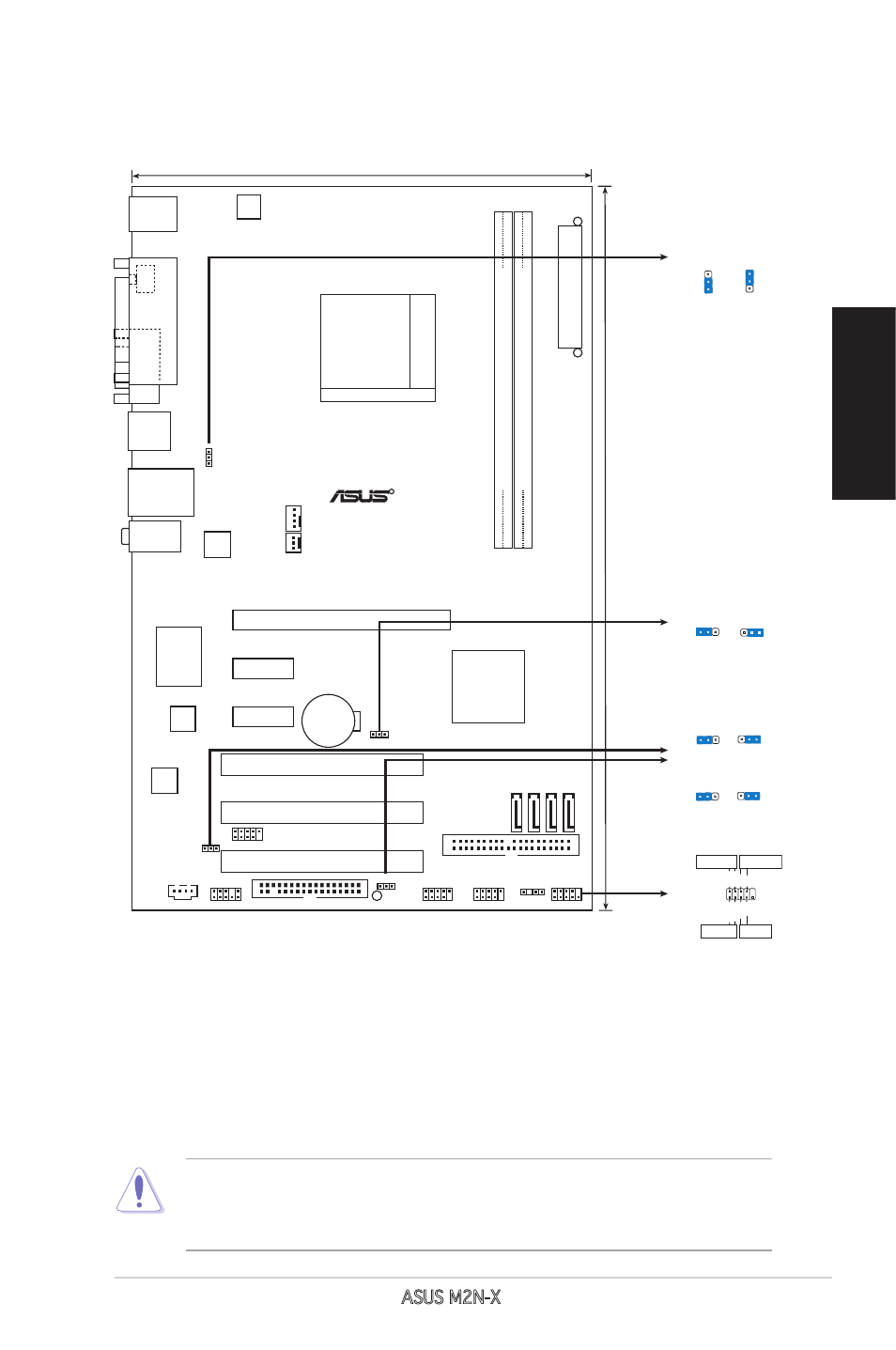

1. Schéma základní desky
30.5cm(12.0in)
M2N-X
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
EA
TXPWR
PWR_FAN
CPU_FA
N
Socket
AM2
ATX12V
AUDIO
LAN_USB12
USB34
SPDIF_O1
PA
RA
LL
E
P
OR
T
COM1
PS/2KBMS
T: Mouse
B: Keyboard
PCI2
PCI1
PCI3
PCIEX16
PCIEX1_1
PCIEX1_2
Nvidia
MCP65S
SATA4 SATA3 SATA2 SATA1
FLOPPY
PRI_IDE
SPEAKER
F_PANEL AAFP USB78 USB910
USB56
CLRTC
USBPW7-10
USBPW56
SB_PWR
R
CD
CR2032 3V
Lithium Cell
CMOS Power
4Mb
BIOS
ALC883
PS2_USBPW1-4
Super I/O
3
2 2
1
PS2_USBPWR1-4
(Default)
+5V +5VSB
3 2 2 1
USBPWR56
(Default)
+5V +5VSB
USBPWR7-10
3 2 2 1
(Default)
+5V +5VSB
CLRTC
Normal Clear RTC
(Default)
2 3 1 2
F_PANEL
PLED- PWR PLED+
Ground
GND
Reset
IDELED+ IDELED-
HD LED RESET
PWR LED PWR BTN
19.3cm(7.6in)
10/100
PHY
2. Instalace procesoru
Pro instalaci procesoru postupujte podle níže uvedených kroků.
1. Najděte 940-pinový AM2 socket na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.
VAROVÁNÍ!
Procesor lze uložit jen ve správné pozici. Nesnažte se umístit
procesor do socketu silou, zabráníte tak ohnutí kolíčků a
poškození procesoru.
