ASUS M2N-SLI
1.

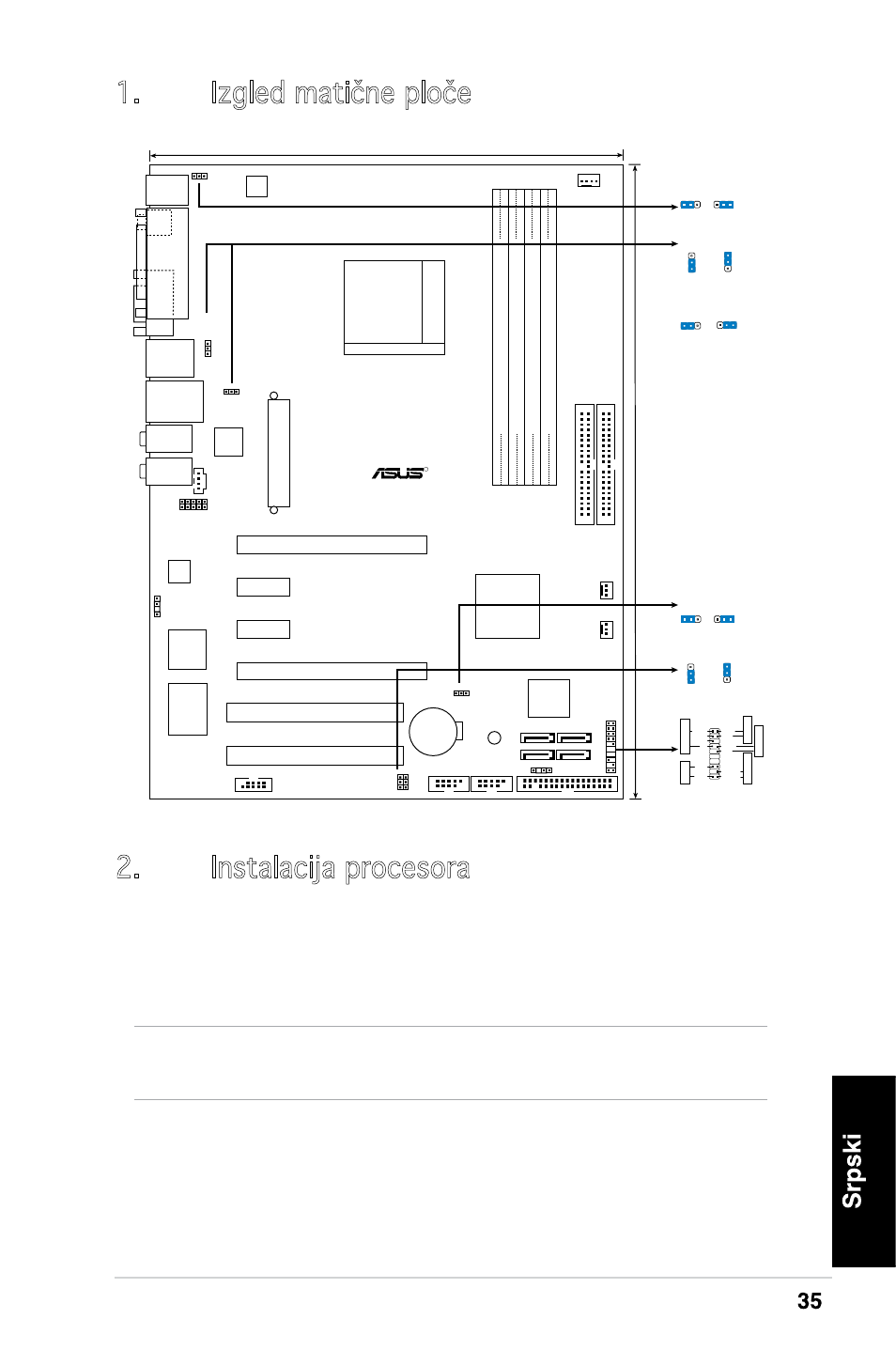

Izgled matične ploče
2.
Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite ležište sa 940 pinova na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati procesor
na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
21.8cm(8.6in)
30.5cm(12.0in)
Socket
AM2
CPU_FAN
PRI_IDE
SEC_IDE
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PWR_FA
N
CHA_FAN
PANEL
SATA1
SATA3
SATA2
SATA4
8Mb
BIOS
SB_PWR
CR2032 3V
Lithium Cell
CMOS Power
USB56
USB78
FLOPPY
CHASSIS
PCI1
PCI2
PCIEX16_2
PCIEX16_1
PCIEX1_1
PCIEX1_2
EA
TXPW
R
USBPW7
8
USBPW5
6
Super I/O
SPDIF_OU
T
FP_AUDIO
CD
USBPW34
R
M2N-SLI
AUDIO2
AUDIO1
LAN_USB12
SPDIF_O1
PA
RA
LL
E
P
OR
T
COM1
PS/2KBMS
T: Mouse
B: Keyboard
Attansic
F1
CM6501
USBPW1
2
KBPWR
ATX12V
CLRTC
*
Requires an ATX power supply
NEL
PLED-
PWR
+5V
Speaker
Ground
RESET
Ground
Reset
Ground
Ground
PWRS
W
PLED+
IDE_LED-
IDE_LED+
IDE_LE
D
PLED
SPEAKER
PA
3
2
2
1
USBPW5-8
+5V
(Default)
+5VSB
3
2
2
1
USBPW12
+5V
(Default)
+5VSB
3
2
2
1
USBPW34
+5V
(Default)
+5VSB
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
(Default)
1 2
2 3
+5V
+5VSB
KBPWR
Nvidia
NF560 SLI
IE1394_1
1394_USB34
VIA
VT6308P
