20 ASUS M2N-SLI
Polski

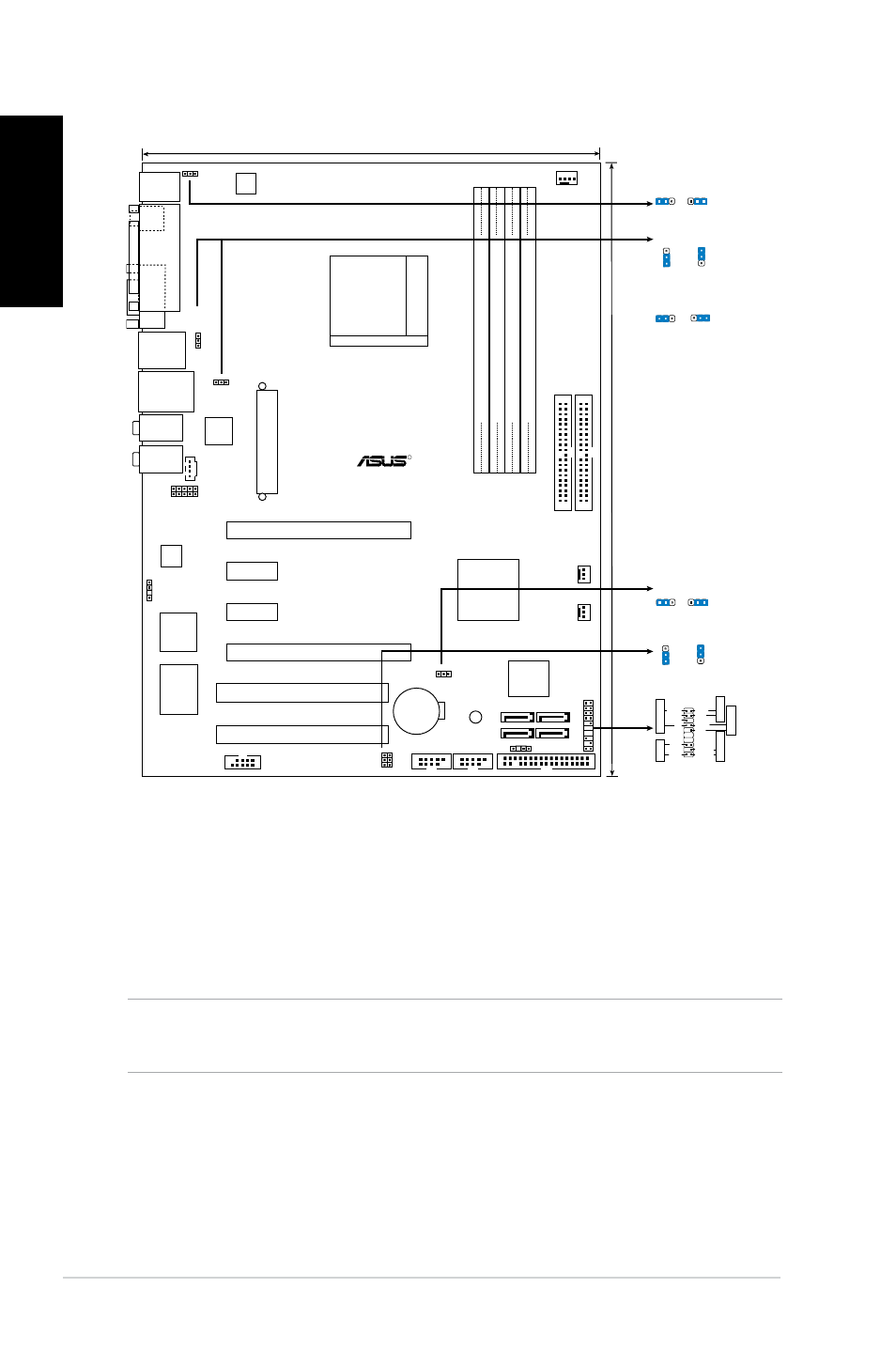

1. Plan płyty głównej
2. Instalacja CPU
Proszę podążaj za następującymi krokami, aby zainstalować CPU:
1. Odnajdź 940 pinowe gniazdo (socket) na płycie głównej.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
Uwaga!
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu włożenia
CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie CPU.
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
21.8cm(8.6in)
30.5cm(12.0in)
Socket
AM2
CPU_FAN
PRI_IDE SEC_IDE
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PWR_FA
N
CHA_FAN
PANEL
SATA1 SATA3
SATA2 SATA4
8Mb
BIOS
SB_PWR
CR2032 3V
Lithium Cell
CMOS Power
USB56 USB78
FLOPPY
CHASSIS
PCI1
PCI2
PCIEX16_2
PCIEX16_1
PCIEX1_1
PCIEX1_2
EA
TXPW
R
USBPW7
8
USBPW5
6
Super I/O
SPDIF_OU
T
FP_AUDIO
CD
USBPW34
R
M2N-SLI AUDIO2
AUDIO1
LAN_USB12
SPDIF_O1
PA
RA
LL
E
P
OR
T
COM1
PS/2KBMS
T: Mouse
B: Keyboard
Attansic
F1
CM6501
USBPW1
2
KBPWR
ATX12V
CLRTC
* Requires an ATX power supply
NEL
PLED-
PWR
+5V
Speaker Ground
RESET
Ground
Reset
Ground
Ground
PWRS
W
PLED+
IDE_LED-
IDE_LED+ IDE_LE
D
PLED
SPEAKER
PA
3
2 2
1
USBPW5-8
+5V
(Default)
+5VSB
3
2 2
1
USBPW12
+5V
(Default)
+5VSB
3 2 2 1
USBPW34
+5V
(Default)
+5VSB
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
(Default)
1 2 2 3
+5V +5VSB
KBPWR
Nvidia
NF560 SLI
IE1394_1
1394_USB34
VIA
VT6308P
