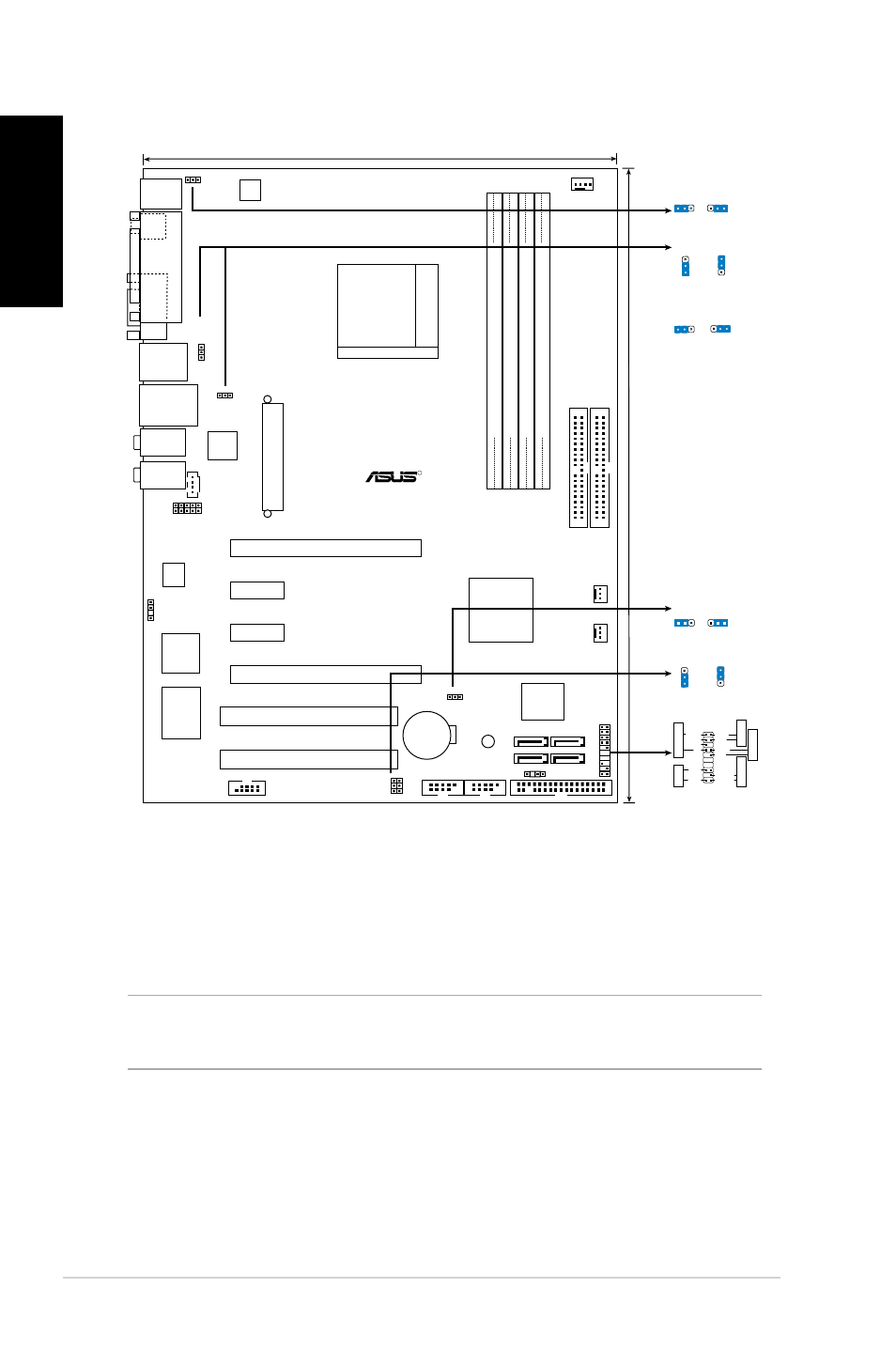

1. Schéma de la Carte Mère
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support AM2 de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur
son support pour éviter de tordre les broches et d’endommager ainsi le processeur!
3. Placez le CPU sur le socket en vous assurant que la marque en forme de
triangle doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour
sécuriser le processeur. Le levier se bloque sur le petit ergot latéral pour
indiquer qu’il est en place.
