ASUS M2N-SLI
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar
que los contactos se doblen y la CPU quede dañada!
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el
triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar
la CPU. La palanca encajará en la ficha lateral para indicar que está cerrada.
21.8cm(8.6in)
30.5cm(12.0in)
Socket
AM2
CPU_FAN
PRI_IDE SEC_IDE
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PWR_FA
N
CHA_FAN
PANEL
SATA1 SATA3
SATA2 SATA4
8Mb
BIOS
SB_PWR
CR2032 3V
Lithium Cell
CMOS Power
USB56 USB78
FLOPPY
CHASSIS
PCI1
PCI2
PCIEX16_2
PCIEX16_1
PCIEX1_1
PCIEX1_2
EA
TXPW
R
USBPW7
8
USBPW5
6
Super I/O
SPDIF_OU
T
FP_AUDIO
CD
USBPW34
R
M2N-SLI AUDIO2
AUDIO1
LAN_USB12
SPDIF_O1
PA
RA
LL
E
P
OR
T
COM1
PS/2KBMS
T: Mouse
B: Keyboard
Attansic
F1
CM6501
USBPW1
2
KBPWR
ATX12V
CLRTC
* Requires an ATX power supply
NEL
PLED-
PWR
+5V
Speaker Ground
RESET
Ground
Reset
Ground
Ground
PWRS
W
PLED+
IDE_LED-
IDE_LED+ IDE_LE
D
PLED
SPEAKER
PA
3
2 2
1
USBPW5-8
+5V
(Default)
+5VSB
3
2 2
1
USBPW12
+5V
(Default)
+5VSB
3 2 2 1
USBPW34
+5V
(Default)
+5VSB
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
(Default)
1 2 2 3
+5V +5VSB
KBPWR
Nvidia
NF560 SLI
IE1394_1
1394_USB34
VIA
VT6308P

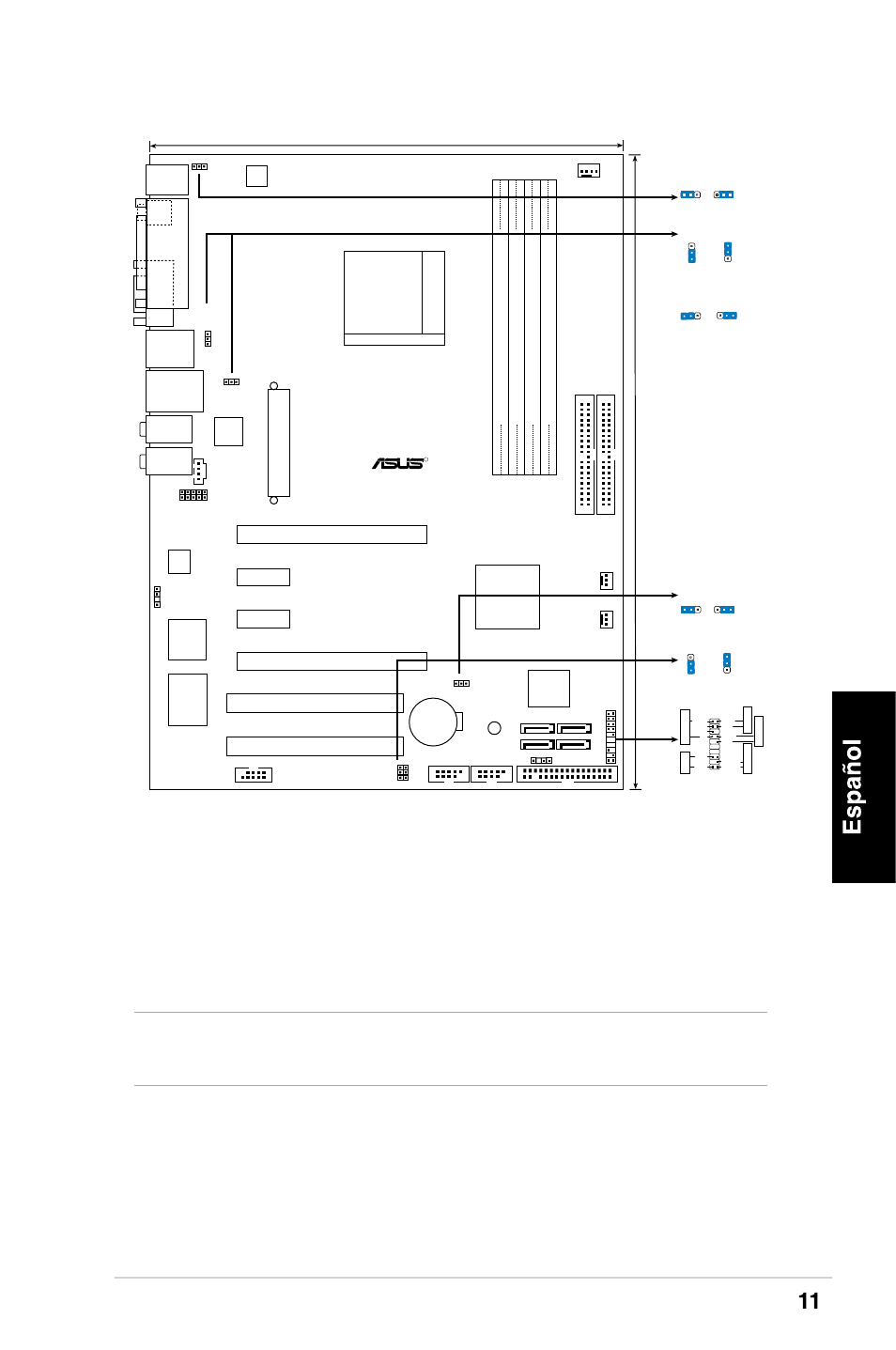

1. Distribución de la placa base
