50
PT
A correia de segurança
! Para evitar a queda acidental do aparelho, por exemplo,
por uma criança subir para a porta do forno, DEVE ser
instalada a correia de segurança fornecida!
O fogão é instalado com uma correia de segurança fixada com
um parafuso (não fornecido com o fogão) à parede atrás do
aparelho, à mesma altura que a correia é fixada ao aparelho.
Seleccione o parafuso e bucha de acordo com o tipo de
material da parede atrás do aparelho.
Se a cabeça do aparelho tiver um diâmetro inferior a 9 mm,
deve ser usada uma anilha. As paredes de betão requerem
um parafuso com pelo menos 8 mm de diâmetro e 60 mm
de comprimento.

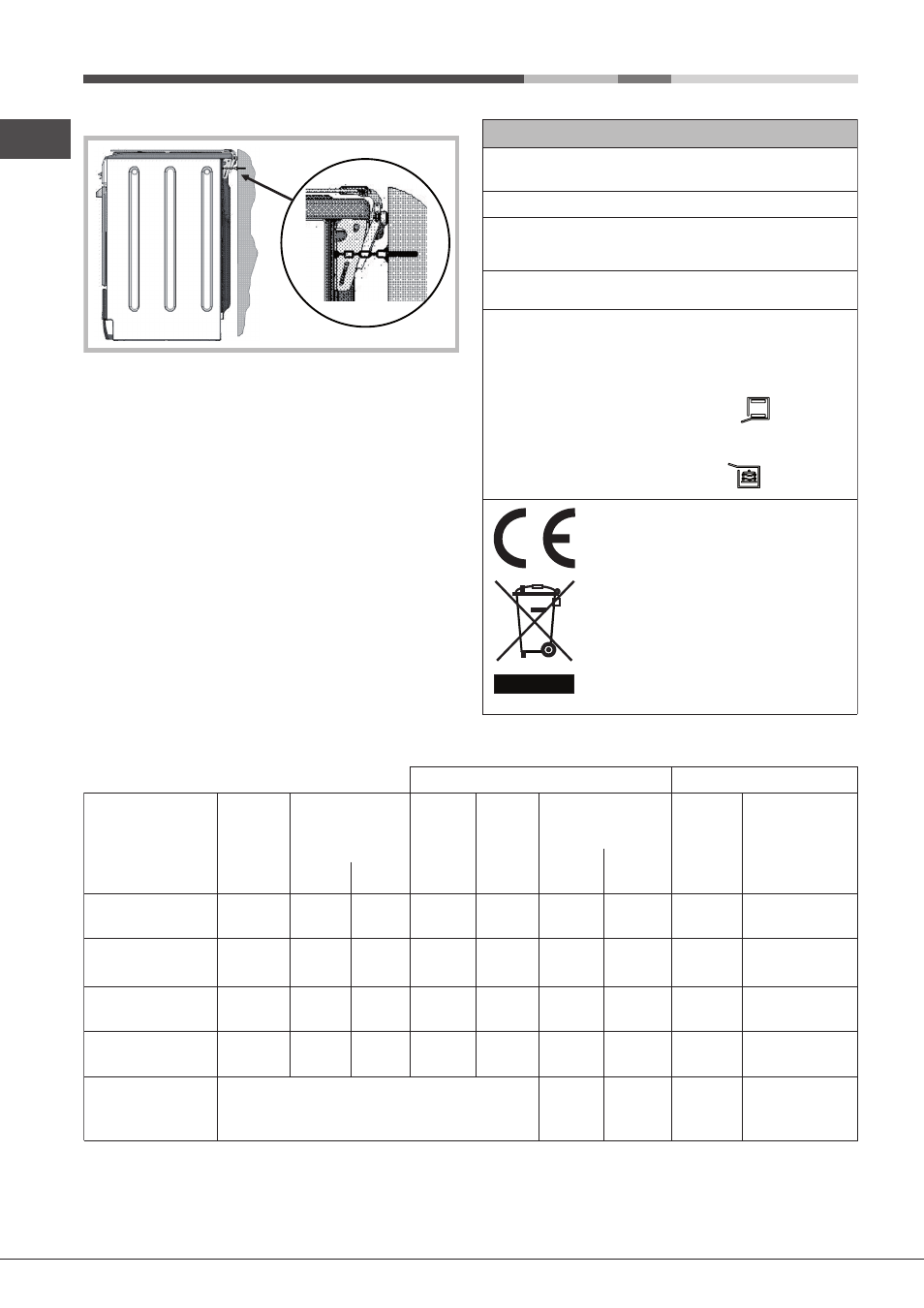

Assegure-se de que a correia seja fixada à parede traseira
do fogão e à parede, tal como mostrado na figura, para
que esteja bem esticada após a instalação e paralela ao
nível do chão.
TABELA DAS CARACTERÍSTICAS
Medidas do
Forno HxLxP 32,4 x 43,5 x 40,6 cm
Volume Litros 58
Tensão e
frequência de
fornecimento
vide a placa das características
Queimadores adaptáveis a todos os tipos de gases
indicados na placa de identificação
Este aparelho é em conformidade com
as seguintes Directivas da Comunidade
Europeia:
- 2006/95/CEE de 12/12/06 (Baixa
Tensão) e posteriores modificações
- 2004/108/CEE de 15/12/04
(Compatibilidade Electromagnética) e
posteriores modificações
- 93/68/CEE de 22/07/93 e posteriores
modificações.
- 2009/142/CEE de 30/11/09 (Gás) e
posteriores modificações.
- 2002/96/CEE e posteriores
modificações.
ETIQUETA
DE
ENERGIA
Directiva 2002/40/CE acerca dos
fornos eléctricos.
Norma EN 50304-60350
Consumo de energia com convecção
Natural – função de
aquecimento: Tradição;
Consumo de energia da declaração
de Classe com convecção
Forçada - função de
aquecimento: Pasteis.
Tabela das características dos queimadores e bicos
Tabela 1 Gás líquido Gás natural
Queimador
Diâmetro
(mm)
Potência
térmica
kW (H.s.*)
By-pass
1/100
(mm)
Bico
1/100
Bico
1/100
(mm)
Capacidade *
g/h
Capacidade *
l/h
(mm) Nomin. Reduz. G30 G31 G20
. 3 Rápido 0 100 3.00 0.7 40 86 218 214 116 286
. 2 Semi-Rápido 5 75 1.65 0.4 30 64 120 118 96 157
. 1 Auxiliar 55 1.00 0.4 30 50 73 71 71 95
. 4 Tripla Coroa 130 3.25 1.3 57 91 236 232 124 309
Pressões
de
fornecimento
Nominal (mbar)
Mínima (mbar)
Máxima (mbar)
28-30
20
35
37
25
45
20
17
25
* A 15°C e 1013 mbars-gás seco
Propano G31 P.C.S. = 50.37 MJ/Kg
Butano G30 P.C.S. = 49.47 MJ/Kg
Natural G20 P.C.S. = 37.78 MJ/m 3
