2 ASUS A8V-X
Français

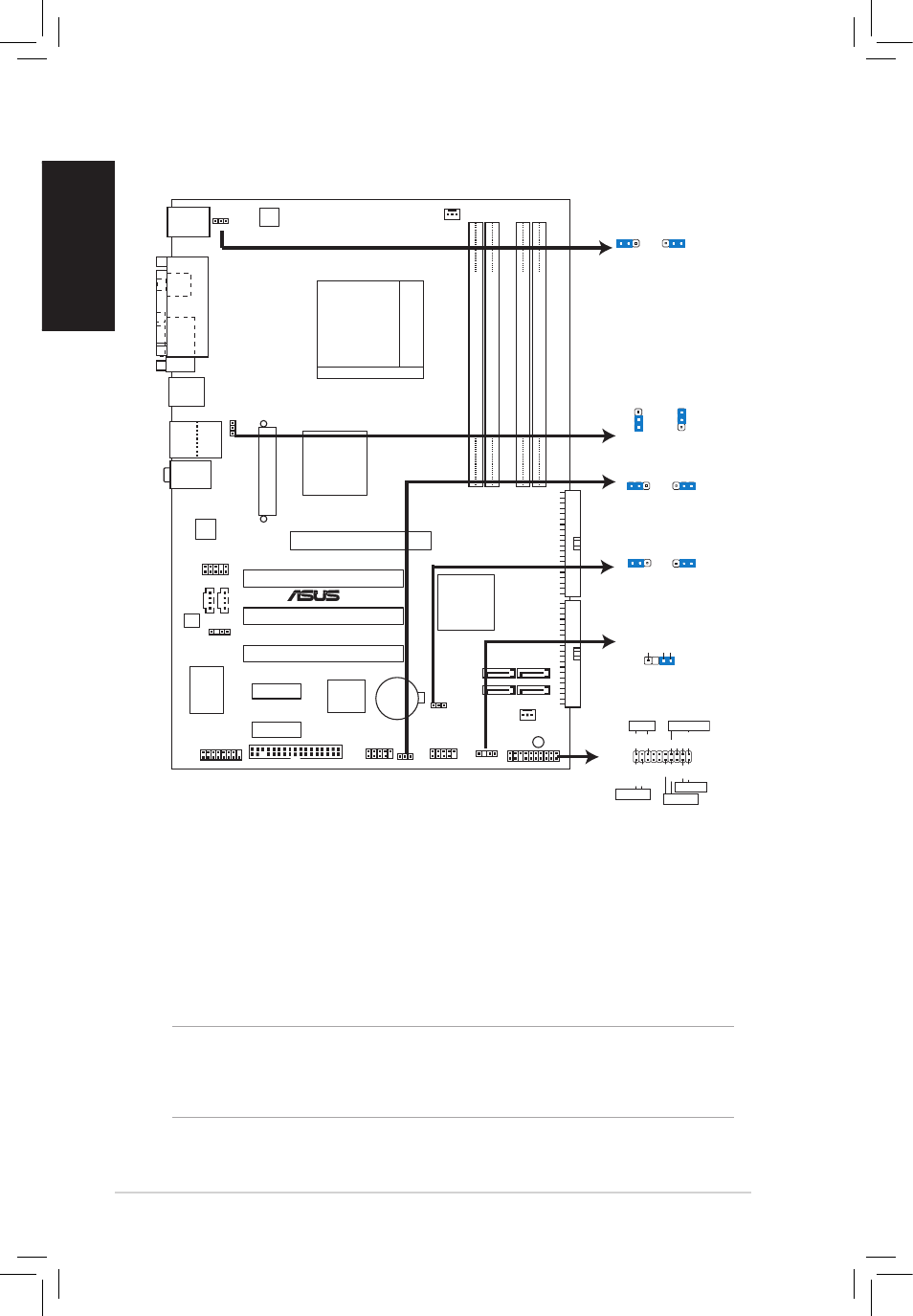

1. Layout de la Carte Mère
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support ZIF de 939-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur sʼinsère uniquement dans le bon sens. NE PAS forcer le processeur
sur son support pour éviter de tordre les broches et dʼendommager ainsi le
processeur!
