Placa base ASUS P4C800-E Deluxe
Español
2.
Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura ZIF de 478 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
1.

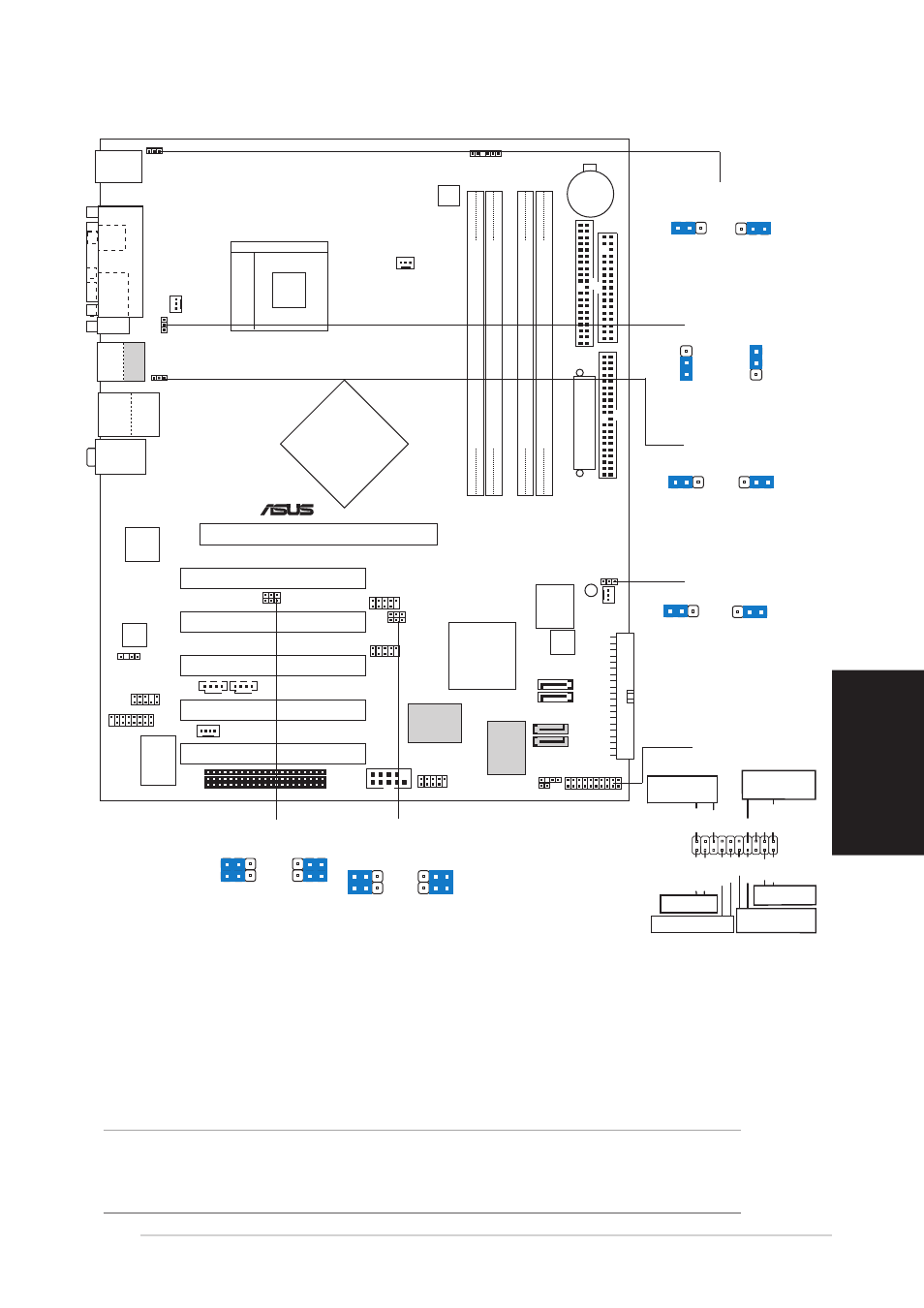

Distribución de la placa base
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
PLED-
Ground
PWR
+5V
Speaker
Ground
ExtSMI#
Ground
Reset
Ground
Ground
PLED+
IDE_LED+
IDE_LED-
Terminal SMI
IDE_LED
LED de
alimentación
Conexión de
altavoces
Interruptor de
reinicio
Interruptor de
alimentación ATX*
* Necesita una fuente de alimentación ATX.
PCI1
PANEL
P4C800-E
®
CD
AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP_PRO)
CPU_FAN
FP_AUDIO
AD1985
CODEC
USB2.0
T: USB4
B: USB3
Top:
RJ-45
GAME
Socket 478
ATX12V
CHASSIS
DDR DIMM_B1 (64/72 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5
IE1394_2
CLR
TC
FLOPPY
PRI_IDE
SEC_IDE
P
ARALLEL
PORT
SPDIF_O
SPDIF_OUT
A
TX Power Connector
DDR DIMM_A1 (64/72 bit,184-pin module)
DDR DIMM_A2 (64/72 bit,184-pin module)
DDR DIMM_B2 (64/72 bit,184-pin module)
PWR_FAN
KBPWR
CHA_FAN
SB_PWR
Intel
ICH5R
Intel 875P
Memory
Controller
Hub (MCH)
Intel
82547EI
Gbit LAN
Speech
Controller
SATA1
SATA2
COM2
USB56
USB78
PRI_RAID
MODEM
COM1
CR2032 3V
Lithium Cell
CMOS Power
USBPW34
USBPW12
WIFI
USBPW78
USBPW56
SATA_RAID2
SATA_RAID1
USB2
USB1
Bottom:
1394
Top:
PROMISE PDC20378
RAID
Controller
SMB20
SMB
TRPWR
VIA
VT6307
Chipset
PANEL
CLRTC
Normal
Clear CMOS
(Default)
1 2
2 3
KBPWR
(Default)
+5V
+5VSB
2 3
1 2
Disable
Enable
(Default)
1 2
2 3
SMB20
+5V
(Default)
+5VSB
1
2
2
3
USBPW12
USBPW34
2
1
+5V
(Default)
2 3
+5VSB
USBPW78
USBPW56
3
2
2
1
+5V
(Default)
+5VSB
