ASUS MN68-CMI
1
1.

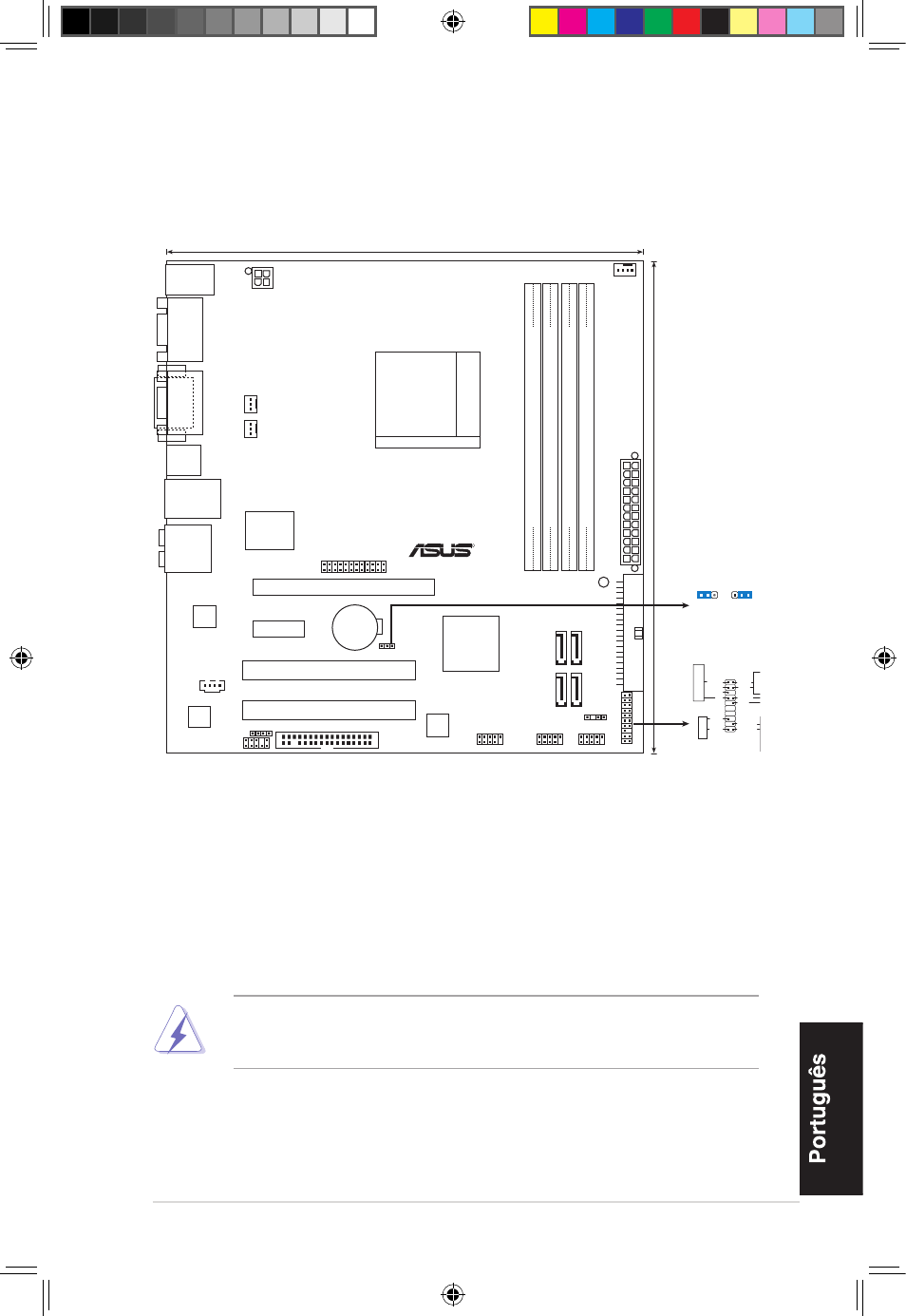

Disposição da placa-principal
2.
Instalação da CPU
Siga estas etapas para instalar a CPU.
1. Localize a tomada AM2+ de 940 pinos, na placa-mãe.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
MN68-CM
22.86cm (9.0in)
24.4cm (9.6in)
SATA1
SATA4
SATA2
SATA3
Socket AM2+
KB_USB56
CPU_FAN
PWR_FAN
PRI_ID
E
PA
NE
L
USB910
USB78
USB1112
AAFP
MCP68PVNT
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
CR2032 3V
Lithium Cell
CMOS Power
PCI2
PCI1
PCIEX16
PCIEX1_1
CD
VIA
VTI1708B
AUDIO
USB34
LAN1_USB12
CHASSIS
ATX12V
R
FLOPPY
Super I/O
CHA_FAN
LPT
8Mb
BIOS
DVI_VGA
COM1
SB_PWR
CLRTC
SPDIF_OUT
RTL
8211CL
EA
TXPW
R
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED-
+5V
Speaker
SPEAKER
PLED
Ground
Reset
Reset
Ground
Ground
PLED+
IDE_LED-
IDE_LED+
+IDE_L
ED
PWR
Ground
PWRS
W
