92

快速使用手冊

繁體中文

硬體

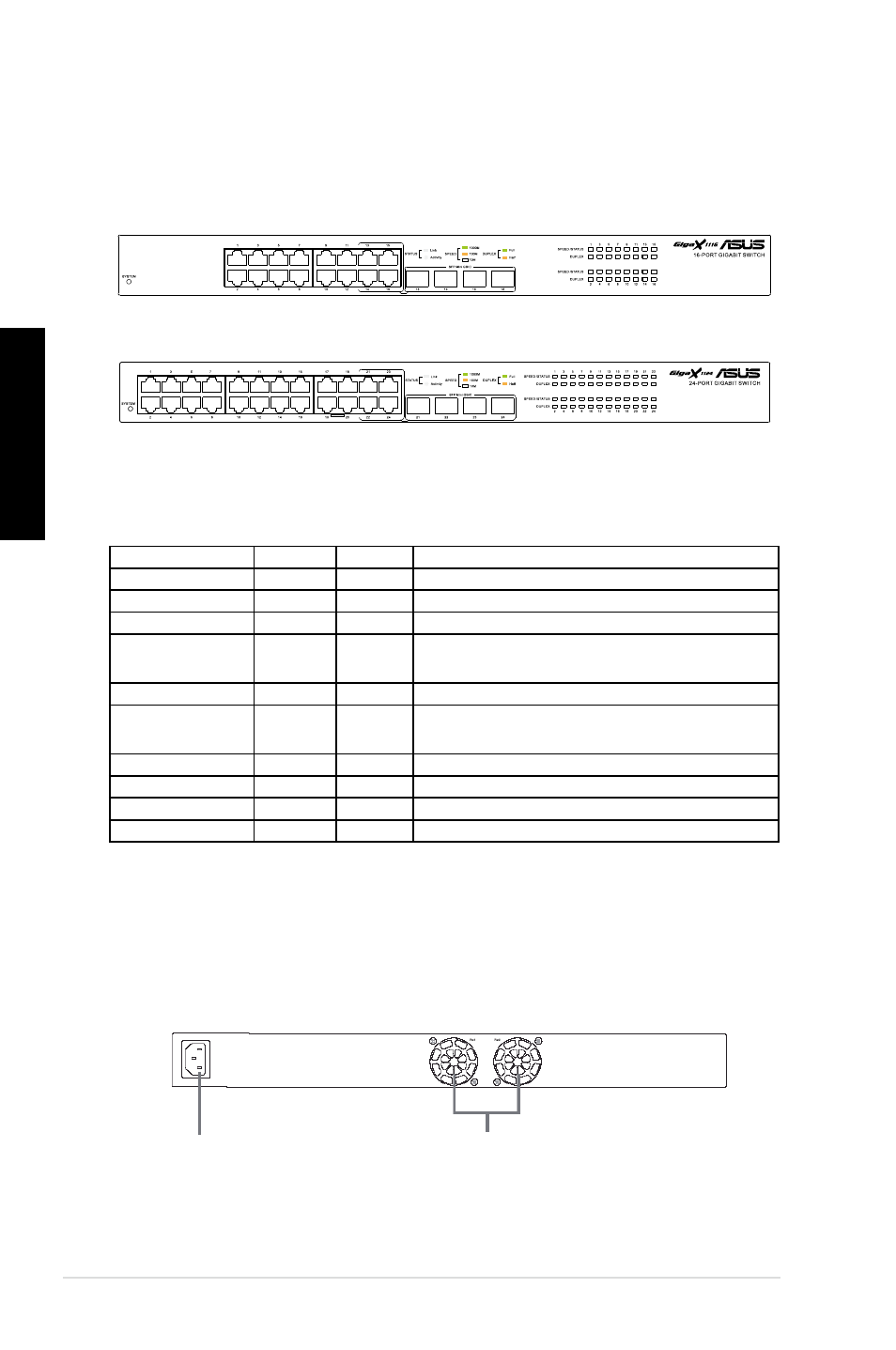

前面板

GigaX1116B 與 GigaX1124B 的前面板包含有 LED 指示燈，可顯示交

換器的運作狀態。

表 1 LED 指示燈

圖 1，前面板 l (GigaX1124B)

圖 1 ，前面板 (GigaX1116B)

後面板

GigaX1116/GigaX1124 的後面板兩個風扇與一個電源接頭。

圖 3，後面板 (GigaX1116B/ GigaX 1124B)

B

B

標示

顏色

狀態

說明

SYSTEM

綠色

燈亮

系統電源開啟並正常運作

熄滅

系統電源開關

1 - 16/24

綠色

燈亮

傳輸速率 1000Mbps

閃爍

透過此埠以 1000Mbps 的傳輸速率接收或傳送
封包

STATUS/SPEED

琥珀色

燈亮

傳輸速率 10/100Mbps

閃爍

透過此埠以 10/100Mbps 的傳輸速率傳送或接
收封包

熄滅

無網路連接

DUPLEX

綠色

燈亮

交換器正以全雙工模式運作

閃爍

發生衝突

熄滅

交換器正以半雙工模式運作

電源接頭

風扇
