クイックスタートガイド 85
日
本
語
ネットワークデバイスを接続する
手順
1. イーサネットケーブルの一方をスイッチのリアパネル側のイーサネットポート
に接続します。もう一方はネットワークデバイスのイーサネットポートに接続
します。他のネットワークデバイスの追加も同じ手順です。
2. 電源ケーブルをリアパネルの電源コネクタに接続し、コンセントにプラ
グを接続します。
3. 電源がオンの時と有効なノードが LAN ポートに接続されると、電源 LED
インジケータと有効なイーサネットポートの各 LAN LED インジケータが
点灯します。（詳細は４ページの図１と２、 表１をご覧ください。）
注：
• 本製品とネットワークデバイスの接続の際は、安定性のため Category
５イーサネットストレートケーブルの使用をお勧めします。
• ブリッジ、スイッチ、ハブ、コンピュータなど他のネットワークデバイス
同士を接続する際は、ストレートケーブルとクロスオーバーケーブルの
どちらでも使用できます。

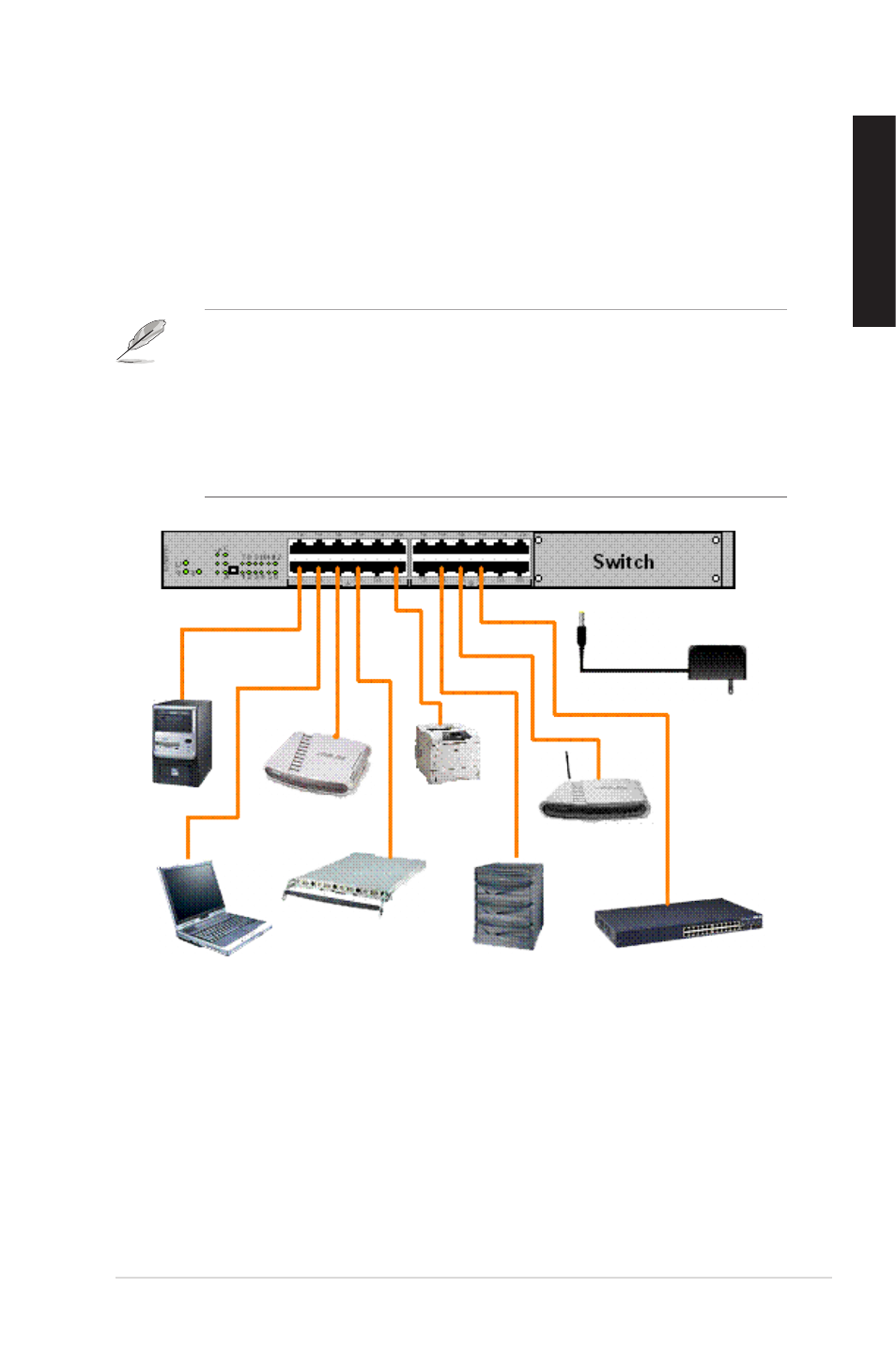

図 4. ネットワークデバイスの接続
Desktop
Router
Printer
Server
Wireless
AP
Server
Notebook
Switch/Hub NAS
AC Adapter
デスクトップ
ACアダプタ
スイッチ/ハブ
サーバ
ノートパソコン
無線AP
プリンタ
サーバ
ルータ
