Подключение сетевых устройств
Подключение сетевых устройств к коммутатору GigaX1116B или GigaX1124B :
1. Подключите один конец сетевого кабеля к порту на передней панели коммутатора.
Подключите другой конец к сетевому устройству. Повторите это для подключения
других сетевых устройств.
2. Подключите один конец шнура питания к разъему на задней стороне коммутатора,
затем другой конец к электрической розетке.
3. Горение индикатора питания и индикаторов Ethernet портов показывает, что
устройство включено и работает. Описание индикаторов смотрите на странице 4.
Примечания
• Для гарантии скоростного соединения между коммутатором и сетевыми
устройствами используйте сетевой кабель категории 5.
• Вы можете подключать к коммутатору другие коммутаторы, хабы, мосты или
повторители. Вы можете использовать любой кабель: прямой или перекрестный.

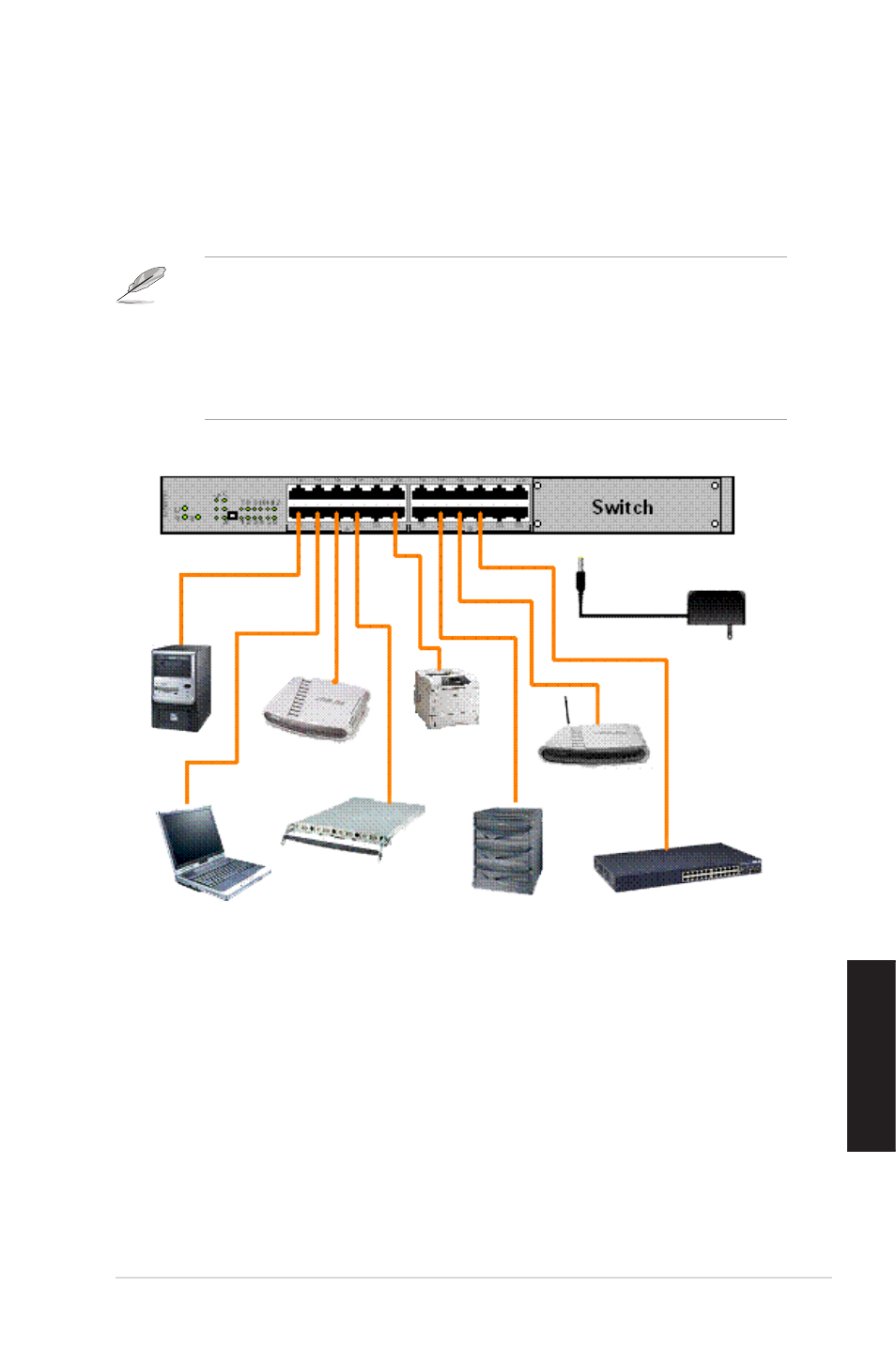

Рис 4. Подключение сетевых устройств
