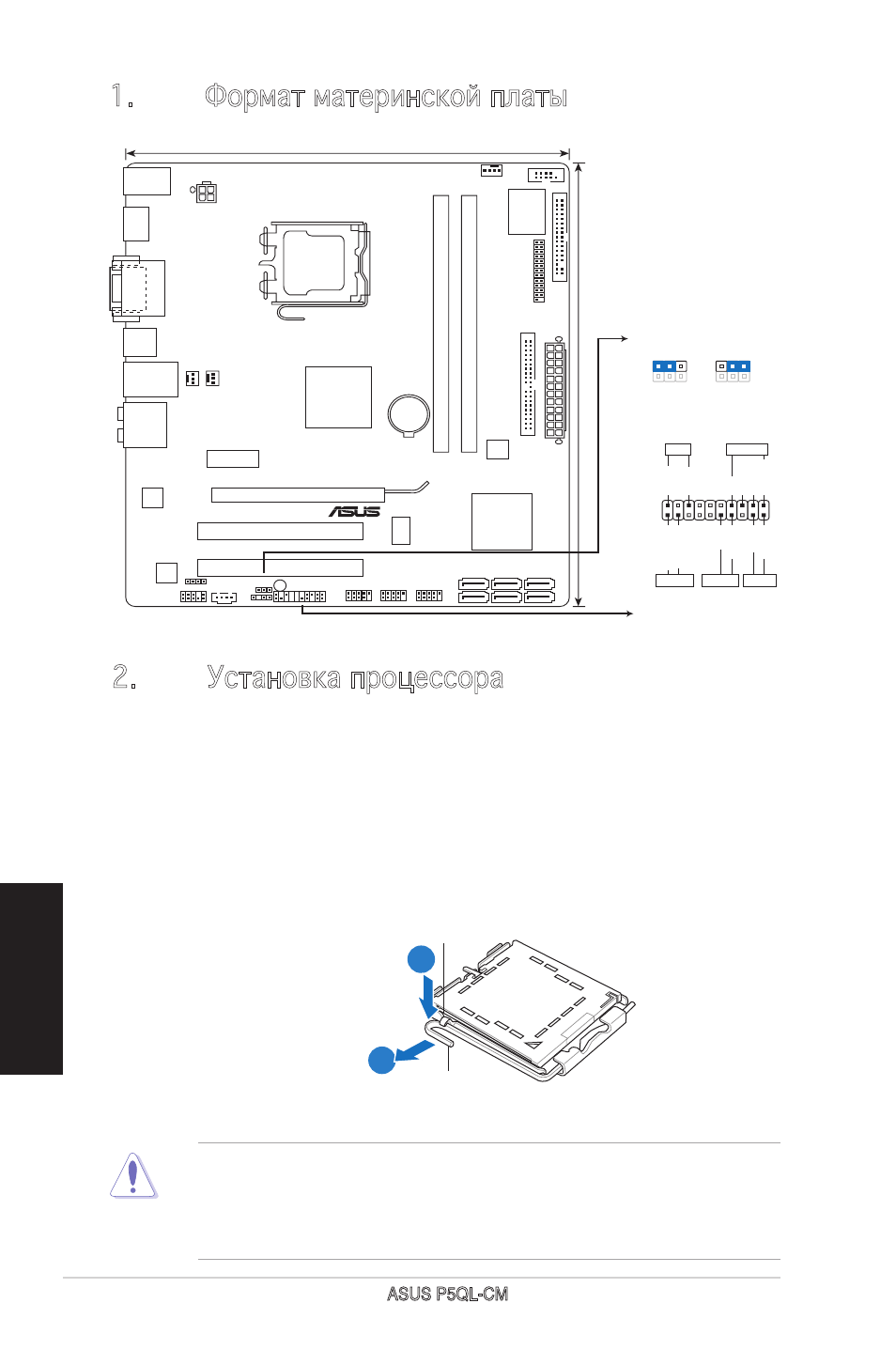

2. Установка процессора
Для установки процессора Intel ® в корпусе 775-land выполните
следущее.
1. Нажмите на удерживающий рычаг большим пальцем (А), затем
перемещайте его влево (В) до тех пор, пока он не высвободится из-
под фиксирующего язычка.
2. Поднимите рычаг на угол 135°.
3.
Поднимите пластинку большим и указательным пальцами на угол 100°,
затем выдавите крышку PnP из окна пластинки и удалите ее.
1. Формат материнской платы
• Для предотвращения повреждения контактов разъема не
удаляйте крышку PnP до начала установки ЦПУ.
• Для возврата товара сохраняйте упаковку.
• Гарантия на товар не распространяется на случай повреждения
контактов разъема.
