7 Stručný průvodce instalací Stručný průvodce instalací
Č
esky

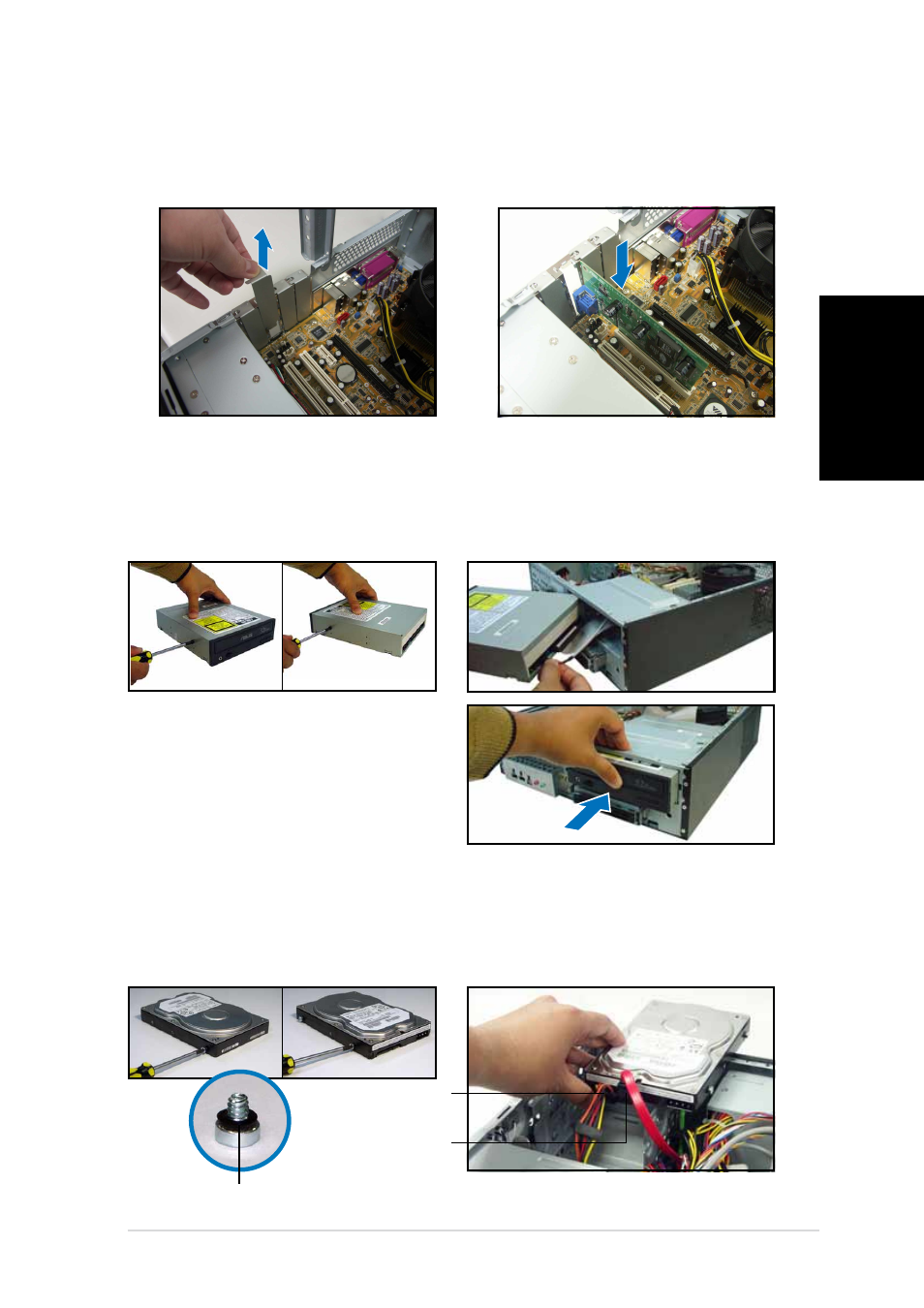

1. Vyjměte kovovou záslepku,
která se nachází proti slotu,
kterých chcete použít.
2. Nasaďte konektor karty do slotu
a potom zasuňte kartu zcela do
slotu.
Instalace karty pro rozšíření
Instalace optické jednotky
1. Namontujte šroub do horního
pravého otvoru na obou
stranách jednotky.
2. Připojte kabel IDE a zvukový
kabel k zadní straně jednotky.
3. Zasuňte jednotku zcela do pozice,
dokud zámek jednotky necvakne.
4. Připojte 4kolíkovou zástrčku
napájení ze zdroje ke konektoru
napájení na zadní straně jednotky.
Instalace pevného disku s rozhraním SATA
1. Namontujte dva šrouby s
gumovými podložkami na obě
strany jednotky.
2. Připojte kabel a zástrčku signálu
SATA a zástrčku napájení k
zadní straně jednotky.
Kabel a zástrčka Kabel a zástrčka
napájení napájení
Kabel a zástrčka Kabel a zástrčka
signálu signálu
Gumová podložka Gumová podložka
