1.

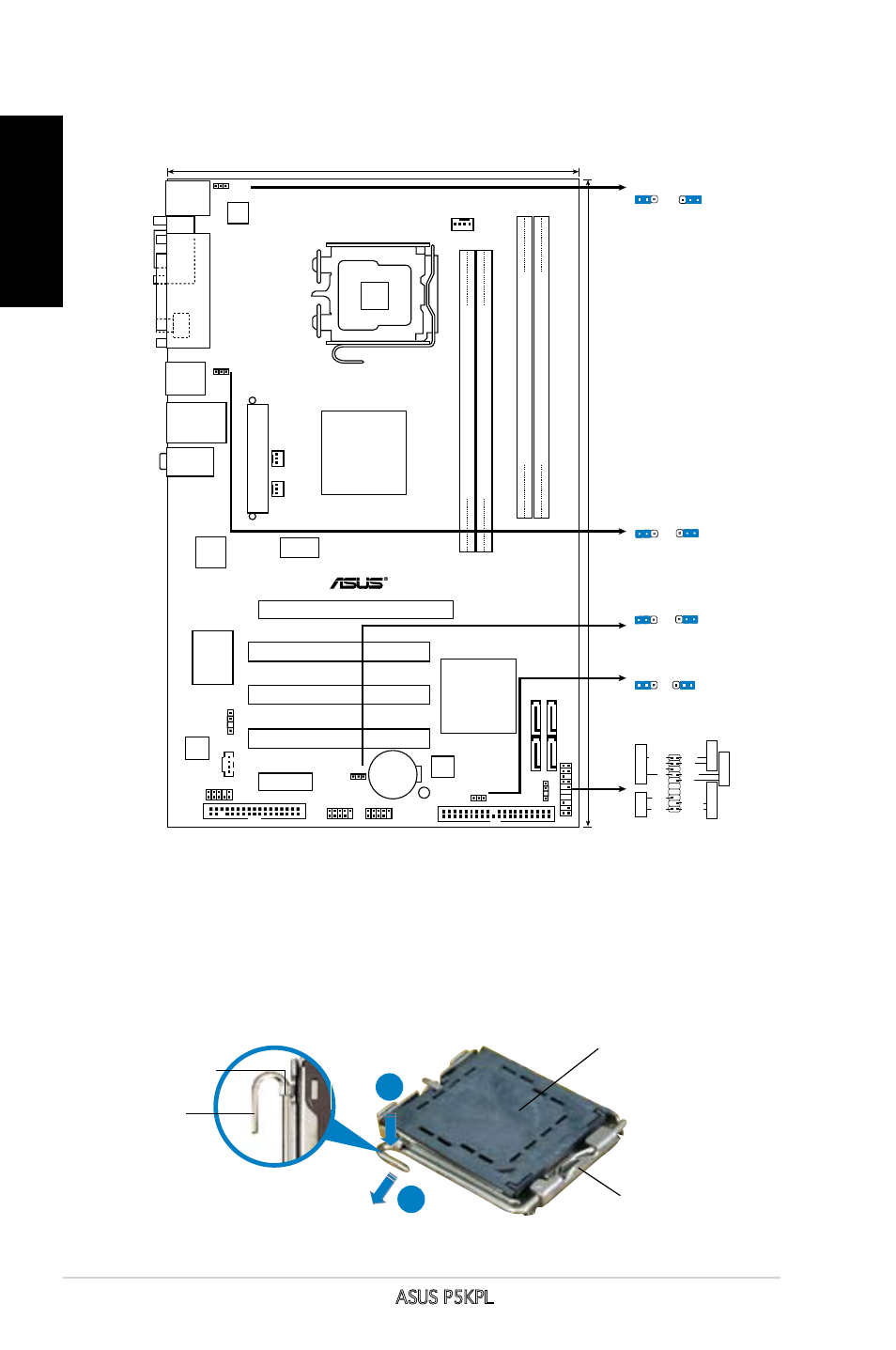

Rozmieszczenie elementów płyty głównej
2.
Instalacja procesora
Wykonaj podane czynności w celu zainstalowania procesora Intel
®
w obudowie
775-land.
1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),
aż do jej zwolnienia z zatrzasku mocującego.
Zatrzask
podtrzymujący
Dźwignia
ładowania
Ta strona obudowy
mimośrodowej powinna być
skierowana do użytkownika.
Pokrywka PnP
A
B
30.5cm (12in)
P5KP
L
AUDIO
LAN1_USB12
USB34
PS/2KBMS
T:Mouse
B:Keyboard
SPDIF_O
PA
RA
LL
E
P
OR
T
COM1
LGA775
DDR2 DIMMB1 (64 bit,240-pin module)
DDR2 DIMMB2 (64 bit,240-pin module)
DDR2 DIMMA1 (64 bit,240-pin module)
DDR2 DIMMA2 (64 bit,240-pin module)
CD
19.3cm (7.6in)
CPU_FAN
SATA4
SATA2
SATA3
SATA1
Intel
G31
Intel
ICH7(A1)
PRI_IDE
CHASSIS
CLRTC
FLOPPY
USB56
USB78
PCIEX16
PCI1
PCI2
PCI3
PCIEX1
CR2032 3V
Lithium Cell
CMOS Power
8Mb
BIOS
USBPW5-8
Super I/O
SPDIF_OU
T
AAFP
ALC662
USBPW1-4
ATX12V
KBPWR
EA
TXPW
R
Attansic
L1
PA
NE
L
SB_PWR
ICS
9LPRS552AGLF
CH
A_
FA
N
PW
R_
FA
N
3
2
2
1
USBPW5-8
(Default)
+5V
+5VSB
3
2
2
1
USBPW1-4
(Default)
+5V
+5VSB
2 3
1 2
(Default)
+5V
+5VSB
KBPWR
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
*
Requires an ATX power supply
PLED-
PWR
+5V
Speaker
Ground
RESET
Ground
Reset
Ground
Ground
PWRS
W
PLED+
IDE_LED-
IDE_LED+
+IDE_L
ED
PLED
SPEAKER
PANEL
