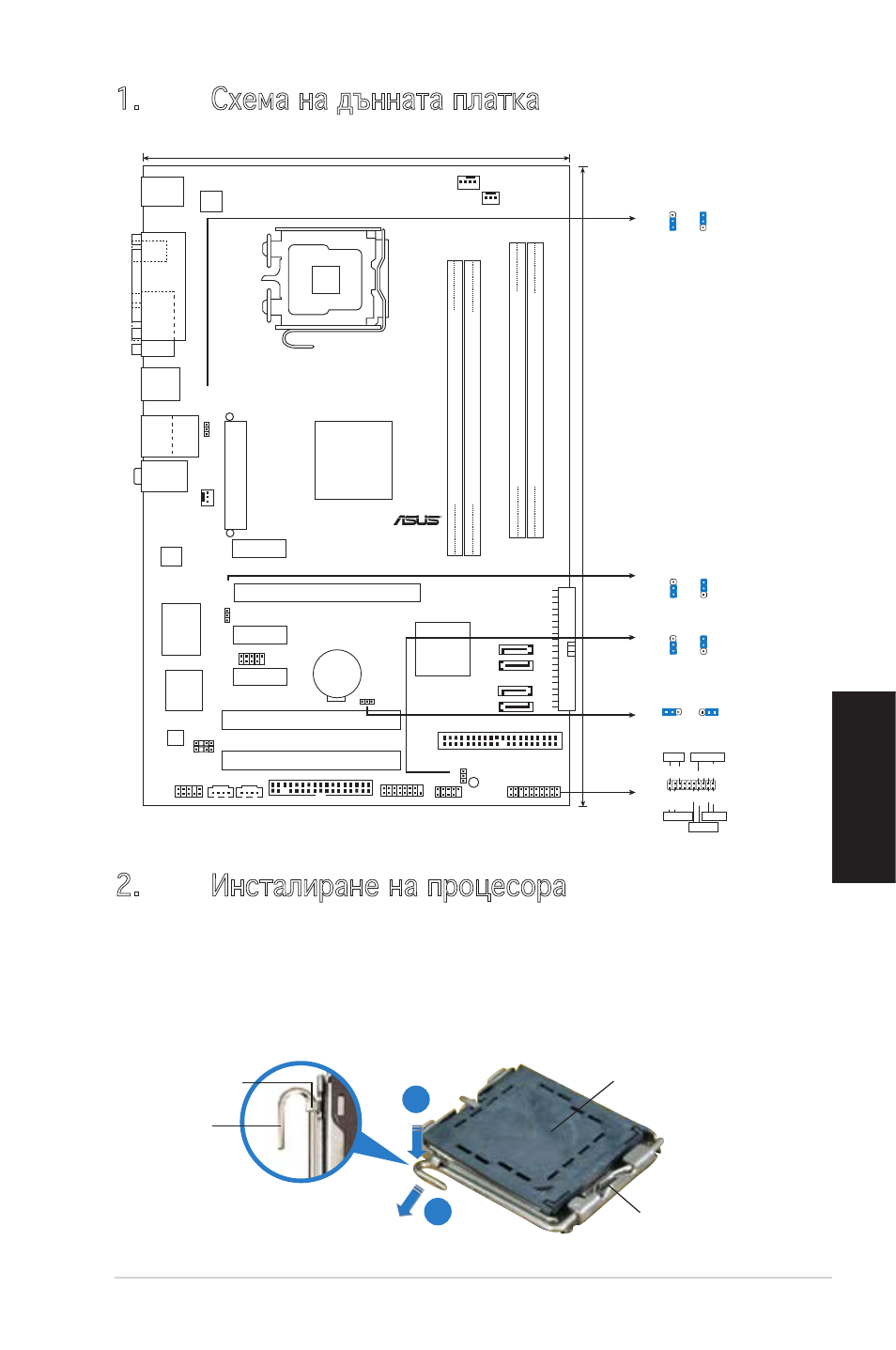

1. Схема на дънната платка
2. Инсталиране на процесора
Следвайте тези упътвания, за да инсталирате процесор Intel ® в пакет
775-Land.
1. Натиснете лоста за зареждане с палец (A), след това го преместете
наляво (B), докато държачът се освободи.
Държач
Лост за
зареждане
Тази страна на процесора
трябва да е обърната към вас.
PnP тапа
A
B B
LGA775
DDR2 DIMM_A1 (128 bit,240-pin module) DDR2 DIMM_A2 (128 bit,240-pin module)
DDR2 DIMM_B1 (128 bit,240-pin module) DDR2 DIMM_B2 (128 bit,240-pin module)
PCI1
PCI2
PCIEX16
PCIEX1_1
PCIEX1_2
PCIEX1_3
CR2032 3V
Lithium Cell
CMOS Power 4Mb
BIOS
Super I/O
SEC_IDE
PRI_IDE
nVIDIA
Crush19
Ultra
MCP51
SATA1
SATA2
SATA3
SATA4
AD1986A
RTL8111B
EA
TXPWR
PWR_FAN
CPU_FAN
ATX12V
CHA_FAN
P5ND2 SE
R
PANEL USB56 FLOPPY
SB_PWR
AAFP CD AUX
SPDIF_OUT
CHASSIS
USB78
CLRTC
US
BP
W
12
34
US
BP
W
78
US
BP
W
56
GAME
USB12
Below:Mic In
Center:Line Out
Top:Line In
PS/2KBMS
T: Mouse
B: Keyboard
COM1
PARALLEL
POR
T
RJ-45
Top:
USB3
USB4
Bottom:
SPDIF_O1
30.5cm (12.0in)
19.6cm (8.0in)
* Requires an ATX power supply
NEL
PLED-
PWR
+5V Speaker
Ground
RESET
Ground Reset
Ground Ground
PWRSW
PLED+
IDE_LED- IDE_LED+
IDE_LED
PLED SPEAKER
CLRTC
Normal Clear CMOS
(Default)
2 3 1 2
3
2 2
1
USBPW1234
USBPW78
+5V
(Default)
+5VSB
USBPW56
3
2 2
1
+5V
(Default)
+5VSB
3
2 2
1
+5V
(Default)
+5VSB
