2. Installation du Processeur
Suivez cette procédure pour installer un processeur Intel ® Pentium ® 4
dans le paquet 775-land.
1.
Appuyez sur le levier de chargement avec votre pouce (A), puis
déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la
languette de retenue.

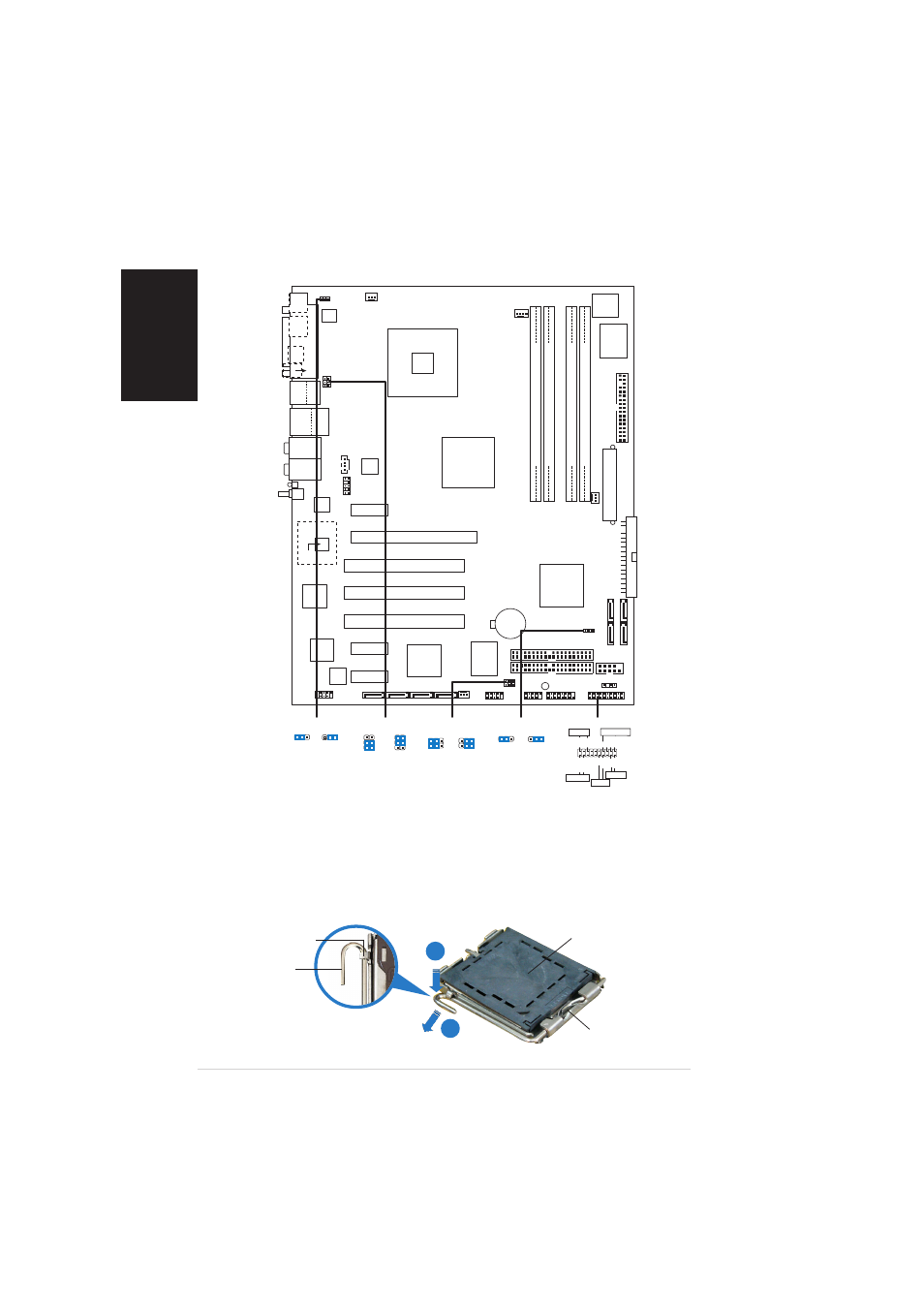

1. Schéma de la Carte Mère
Languette de
retenue
Levier de
chargement
Ce côté du boîtier cam doit
être face à vous.
Capuchon PnP
A
B
3 2 2 1
+5V
(Default)
+5VSB
USBPW56
USBPW78
* Requires an ATX power supply.
PLED-
PWR
+5V Speaker
SPEAKER PLED
Ground
RESET
Ground Reset
Ground Ground
PWR
PLED+
IDE_LED- IDE_LED+
IDE_LED
PANEL1
3
2 2
1
+5V
(Default)
+5VSB
USBPW12
USBPW34
(Default)
+5V +5VSB
KBPWR1
2 3 1 2 1 2 2 3
CLRTC1
Normal Clear CMOS
(Default)
P5GD2
CR2032 3V
Lithium Cell
CMOS Power
CD
Super
I/O
Intel FWH
8Mbit
ATX12V1
FLOPPY1
AAFP
DDR2 DIMM_A1 (64 bit,240-pin module)
KBPWR1
SB_PWR1
USBPW12 USBPW34
Below:Mic In
Center:Line Out
Top:Line In
USB2.0
T: USB3
B: USB4
Top:
RJ-45
1394
Top: USB1
USB2
Bottom:
Below:
Center/Subwoofer
Center:
Side Speaker Out
Top: Rear Speaker Out
EA
TXPWR1
PANEL1
CHASSIS1
GAME1 USB78 USB56
USBPW56
USBPW78
COM1
SEC_RAID1
PRI_RAID1
CLRTC1
S ATA
4
S ATA
2
S ATA
3
SA
T A 1
CHA_FAN1 SATA_RAID1 SATA_RAID2 SATA_RAID3 SATA_RAID4
PCIEX1_1
PCIEX1_2
PCIEX1_3
PCI2
PCI3
IE1394_2
Intel
915P
Intel
ICH6R
P ARALLEL
PORT
MS1
KB1
SPDIF_O
SPDIF_O2
DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PWR_F
AN1
CPU_FAN1
PRI_IDE1
Speech
Controller
TSB43AB22A
ITE
8212F
Marvell
88W8310
C-Media
CMI9880
88W8000G
Silicon Image
SiL 3114R
WL_LED
WL_ANT
PCIEX16
CHA_FAN2
PCI1
Marvell
88E8053
