20 ASUS M4A78-EM
Polski

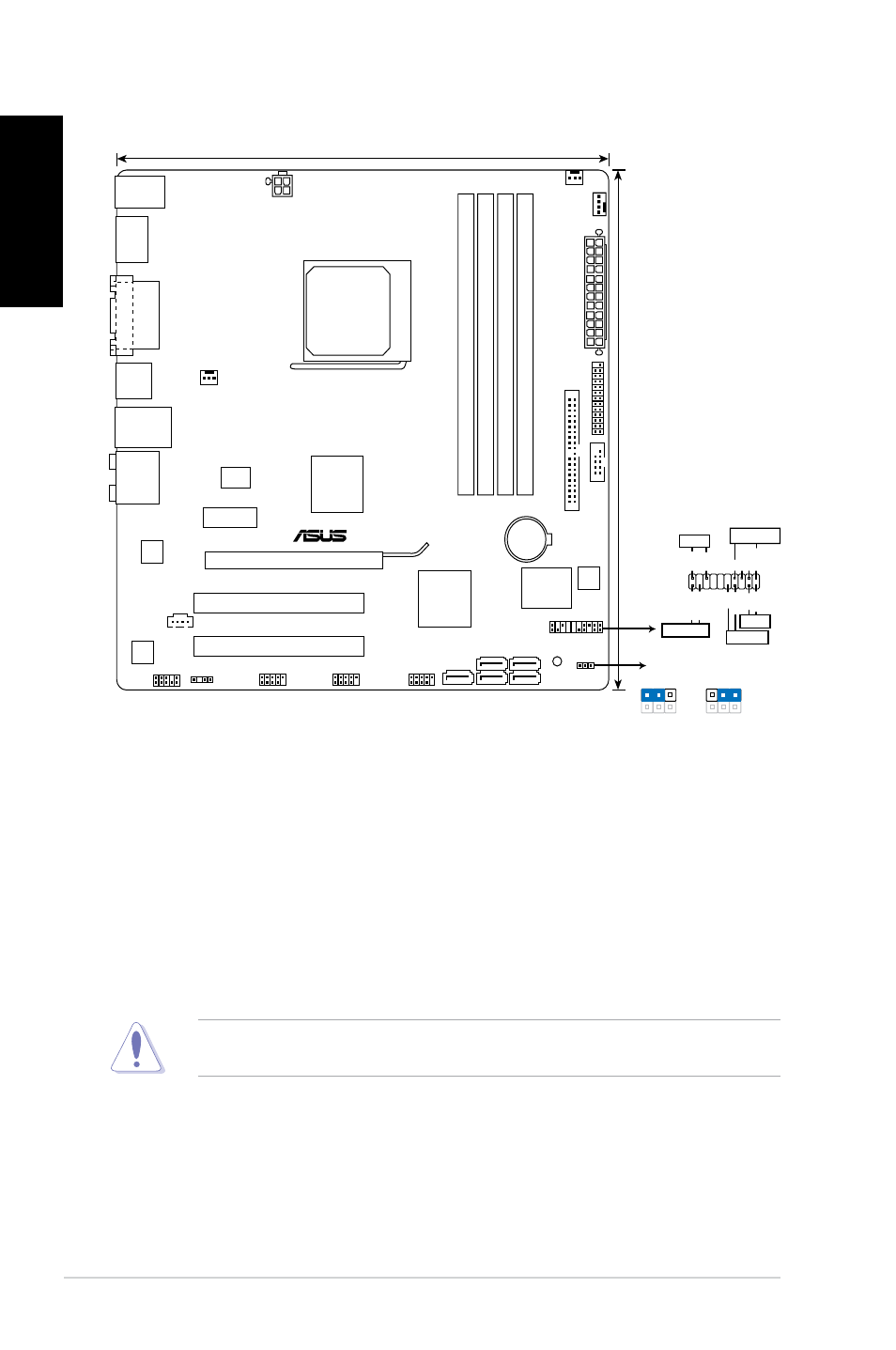

1. Rozmieszczenie elementów płyty głównej
2. Instalacja procesora
Aby zainstalować procesor:
1. Znajdź gniazdo procesora na płycie głównej.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU.
Następnie dźwignia zatrzaśnie się.
M4A78-EM
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB1112 USB910 USB78 AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
RTL
8112
ICS
9LPRS485
KB_USB56
SPDIFO_
HDMI
8Mb
BIOS
SB_PWR
CLRTC
24.4cm(9.6in)
24.4cm(9.6in)
AMD ®
RS780G
AMD ®
SB700
DDR2 DIMM_A2 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B2 (64bit, 240-pin module) DDR2 DIMM_A1 (64bit, 240-pin module) DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA5
SATA6
VG
A
AUDIO
DV
I
LAN1_USB12
ESATA_
USB34
PWR_FAN
CHA_FAN
PANEL
SPDIF_OUT
LPT
COM1
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground PLED
+
IDE_LED- IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu włożenia
CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie CPU.
