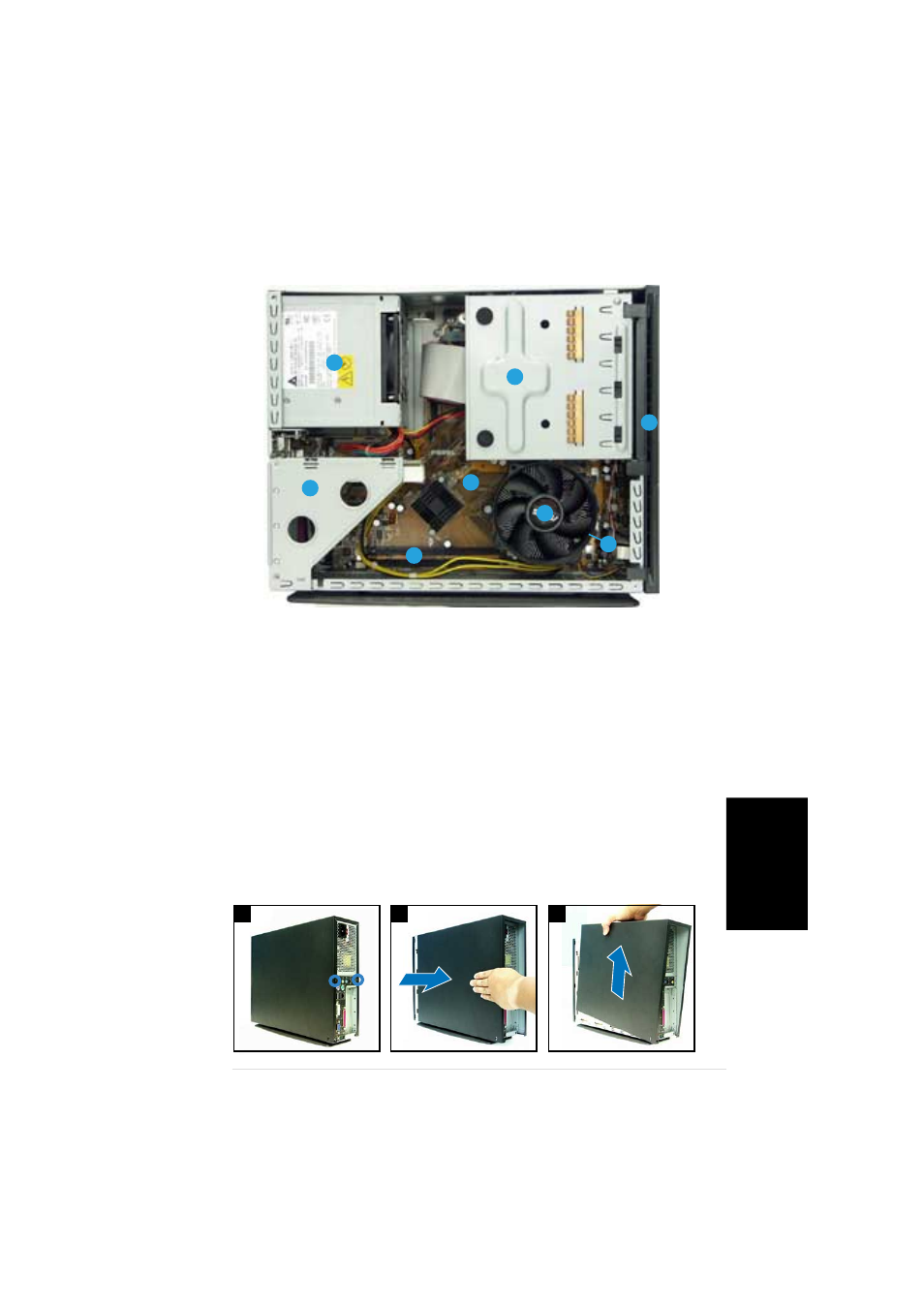

Componentes internos
1. Compartimento para unidades
ópticas de 5.25” y discos
duros de 3.5”
2. Tapa del panel frontal
3. Fuente de alimentación
4. Soporte elevado para tarjeta
PCI
(conectado al zócalo PCI
de la placa madre)
5. Placa base ASUS
6. Zócalos DIMM
7. Zócalo LGA775 (bajo el
ventilador del procesador y el
módulo del disipador)
8. Ventilador del procesador y
módulo del disipador
1 1 1 1 1
2 2 2 2 2
3 3 3 3 3
4 4 4 4 4
5 5 5 5 5
6 6 6 6 6
7 7 7 7 7
8 8 8 8 8
Quitar la tapa
1. Extraiga los tornillos de la tapa. Guarde los tornillos para uso posterior.
2. Tire de la cubierta con suavidad hacia el panel trasero.
3. Levante la tapa y retírela.
1 1 1 1 1 2 2 2 2 2 3 3 3 3 3
