3 3 3 3 3 S c h n e l l i n s t a l l a t i o n s a n l e i t u n g S c h n e l l i n s t a l l a t i o n s a n l e i t u n g S c h n e l l i n s t a l l a t i o n s a n l e i t u n g S c h n e l l i n s t a l l a t i o n s a n l e i t u n g S c h n e l l i n s t a l l a t i o n s a n l e i t u n g
Deutsch

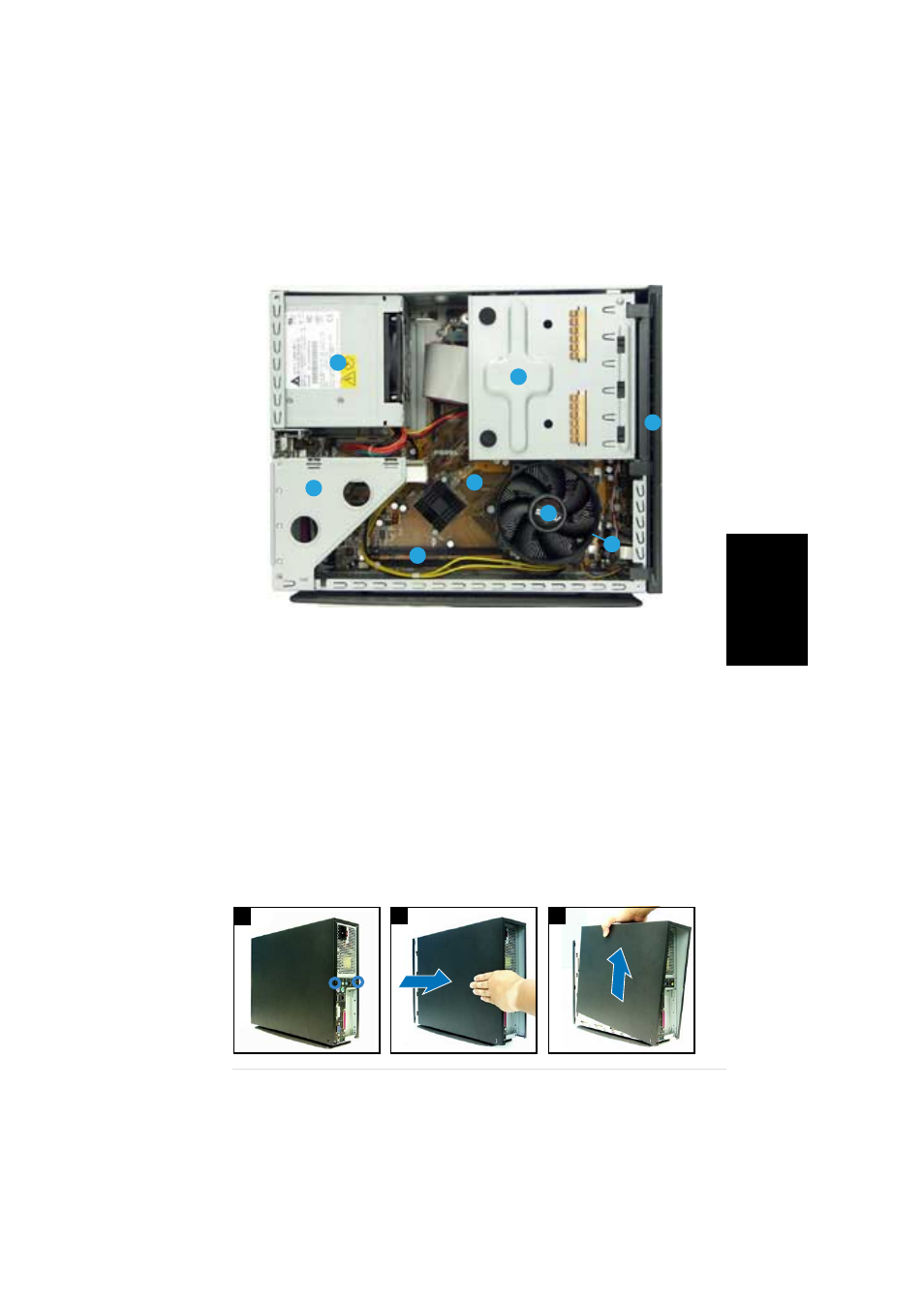

Interne Komponenten
1. Halterung für optisches
Laufwerk 5.25-Zoll und 3.5
Zoll Festplattenlaufwerk
2. Fronttafelabdeckung
3. Netzteil
4. Befestigungsklammer für PCI-
Karten
(mit dem PCI-Steckplatz
des Motherboards verbunden)
5. ASUS-Motherboard
6. DIMM-Steckplätze
7. LGA775-Sockel (unter der
CPU-Lüfter-Kühlkörper-Einheit)
8. CPU-Lüfter-Kühlkörper-Einheit
1 1 1 1 1
2 2 2 2 2
3 3 3 3 3
4 4 4 4 4
5 5 5 5 5
6 6 6 6 6
7 7 7 7 7
8 8 8 8 8
Entfernen der Abdeckung
1. Entfernen Sie die Abdeckungsschrauben. Die Schrauben für spätere
Wiederverwendung gut aufheben.
2. Ziehen Sie das Gehäuse leicht über die rückseitige Abdeckung.
3. Heben Sie die Abdeckung und legen sie zur Seite.
1 1 1 1 1 2 2 2 2 2 3 3 3 3 3
