MONTAGE
31

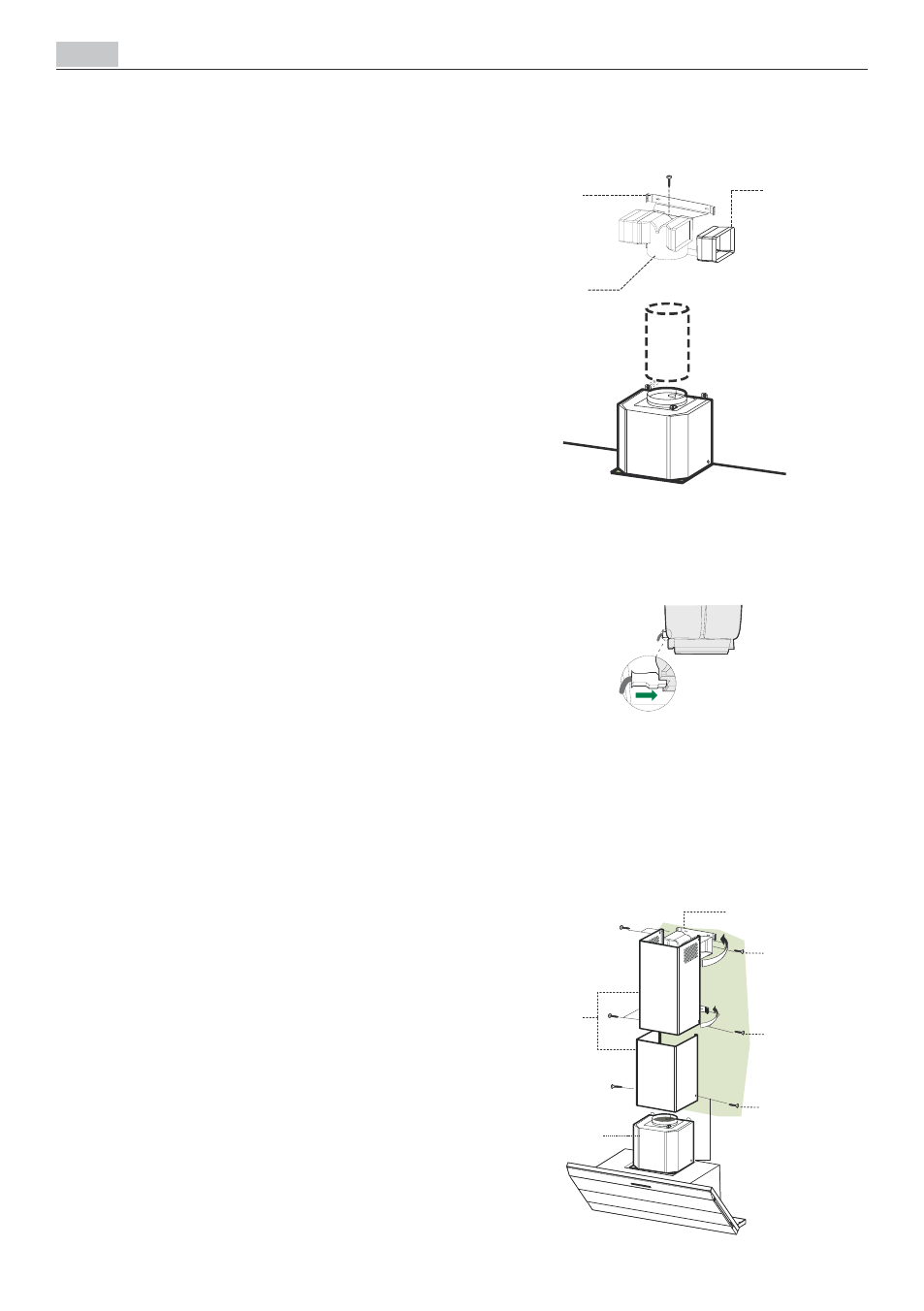

ANScHLUSS IN UMLUFTVeRSION
• Die Verlängerungen
14.1 beim Anschluss 15
seitlich einfügen.
• Den Anschluss
15 am Haltebügel 7.3 einsetzen
und mit einer Schraube fixieren.
• Überprüfen, ob die Verlängerungen
14.1 mit
den entsprechen-den Kaminstutzen sowohl
horizontal wie auch vertikal über-einstim-
men.
• Vom Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 mm), den Anschluss
15 am
Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter
montiert ist.
bRANcHeMeNT ÉLecTRIQUe
• Bei Anschluss der Haube an das Stromnetz
muss ein zweipoliger Schalter mit einem
Öffnungsweg von mindestens 3 mm zwi-
schengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt
„Wartung“) und versichern Sie sich, daß
die Kabelverbindung in die Steckdose des
Gebläses einwandfrei eingesteckt wird.
KAMINMONTAge
Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht auseinan-
derbiegen, hinter den Bügeln
7.2.1 einhängen
und bis zum Anschlag wieder schließen.
• Bei den Bügeln mit Hilfe der 4 mitgelieferten
Schrauben
12c fixieren.
• Überprüfen, ob die Verlängerungen mit den
entsprechenden Kaminstutzen übereinstim-
men.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des Kaminteils
leicht auseinanderbiegen, zwischen dem obe-
ren Kaminteil und der Wand einhängen und
bis zum Anschlag wieder schließen.
• Den unteren Teil seitlich am Haubenkörper mit
2 der mitgelieferten Schrauben
12c fixieren.
�����
��
����
���
�����
���
�
���
���
���
���
�
