CHARAKTERISTIKEN
28

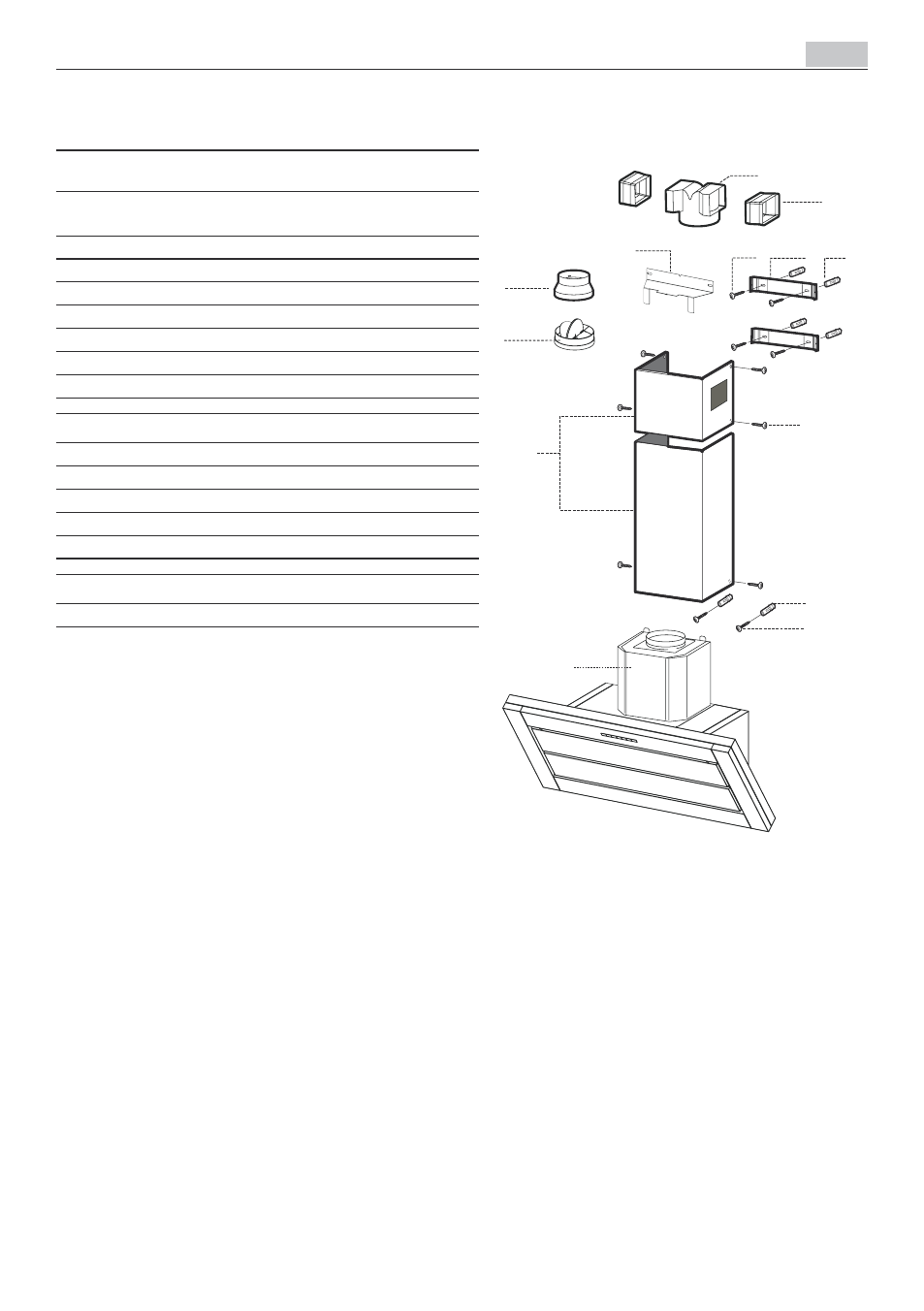

Komponenten
bez. Menge Produktkomponenten
1
1
Haubenkörper mit Schaltern, Beleuchtung,
Gebläsegruppe, Filter
2
1
Teleskopkamin bestehend aus:
2.1 1
oberer Kaminteil
2.2 1
unterer Kaminteil
9
1
Reduzierflansch ø 150-120 mm
10 1
Flansch mit Ruckstauklappe
14.1 2
Verlängerung Luftaustritt-Anschlussstück
15 1
Luftaustritt-Anschlussstück
bez. Menge Installationskomponenten
7.2.1 2
Befestigungsbügel oberer Kaminteil
7.3 1
Bügel für Anschlusshalter
11 6
Bügel
12a 6
Schrauben 4,2 x 44,4
12c 6
Schrauben 2,9 x 9,5
Menge Dokumentation
1
Betriebsanleitung
���
�
��
��
����
�����
���
��
���
��
���
�
���
���
�
