MONTAGE
30

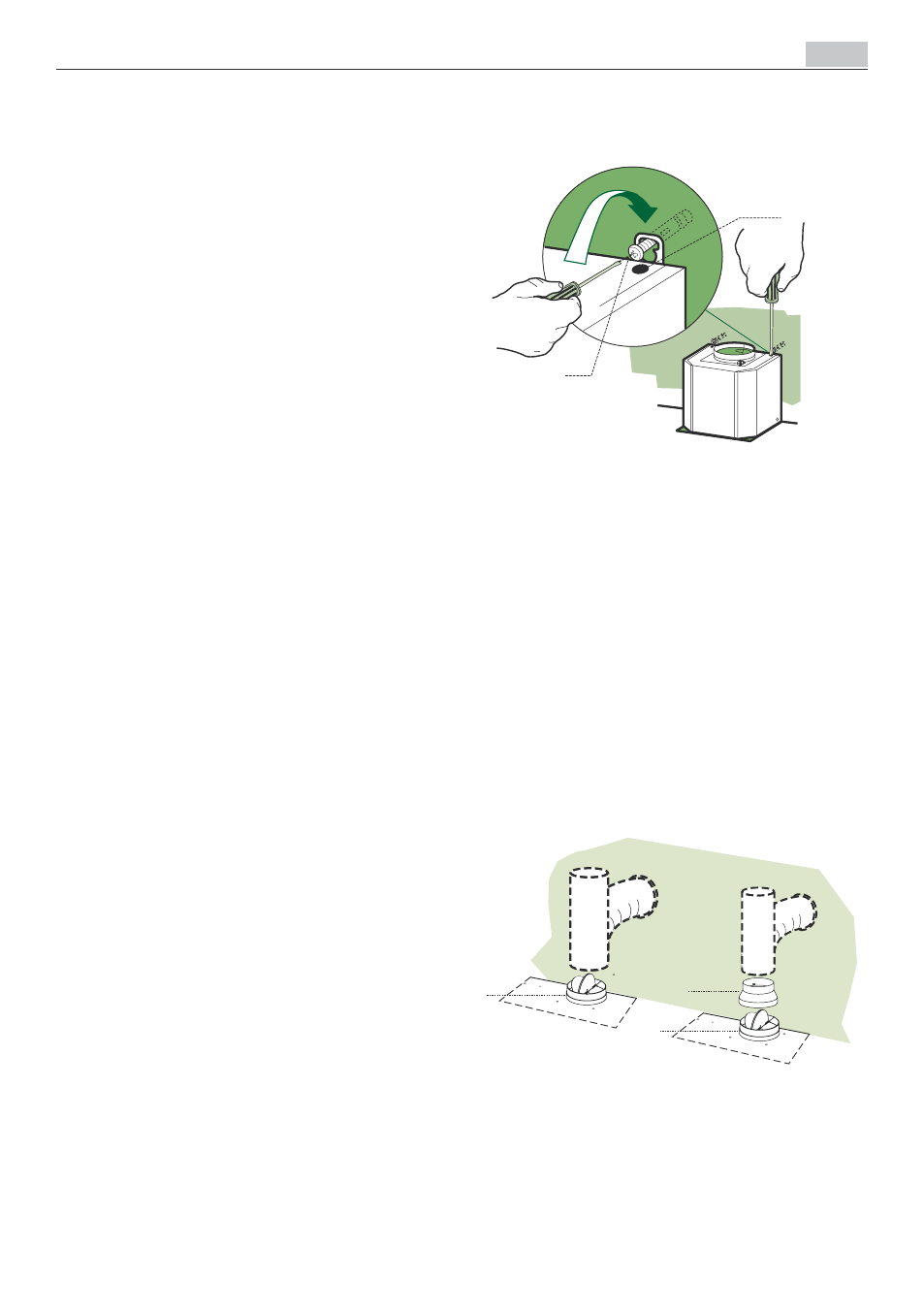

MONTAge DeS HAUbeNKÖRPeRS
• Bevor der Haubenkörper eingehakt wird,
die 2 Schrauben
Vr bei den Haubenkörper-
Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben
12a
einhängen.
• Die Halteschrauben
12a definitiv festzie-
hen.
• Den Haubenkörper mit Hilfe der Schrauben
Vr ausrichten.
ANScHLÜSSe
ANScHLUSS IN AbLUFTVeRSION
Bei Abluftbetrieb kann die Haube vom Instal-
lateur wahlweise mittels Rohr oder Schlauch
(ø150 oder 120mm) an die Außenrohrleitung
angeschlossen werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe
10 anbrin-
gen.
• Das Rohr mit geeigneten Rohrschellen fi-
xieren.Das hierzu erforderliche Material wird
nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres ø
120 den Reduzierflansch
9 am Flansch mit
Ruckstauklappe
10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fi-
xieren.Das hierzu erforderliche Material wird
nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter ent-
nehmen.
�����
�����
��
��
�
���
��
