5
Deutsch
ASUS P4C800 Deluxe-Motherboard
2. Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 478-pol. ZIF-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

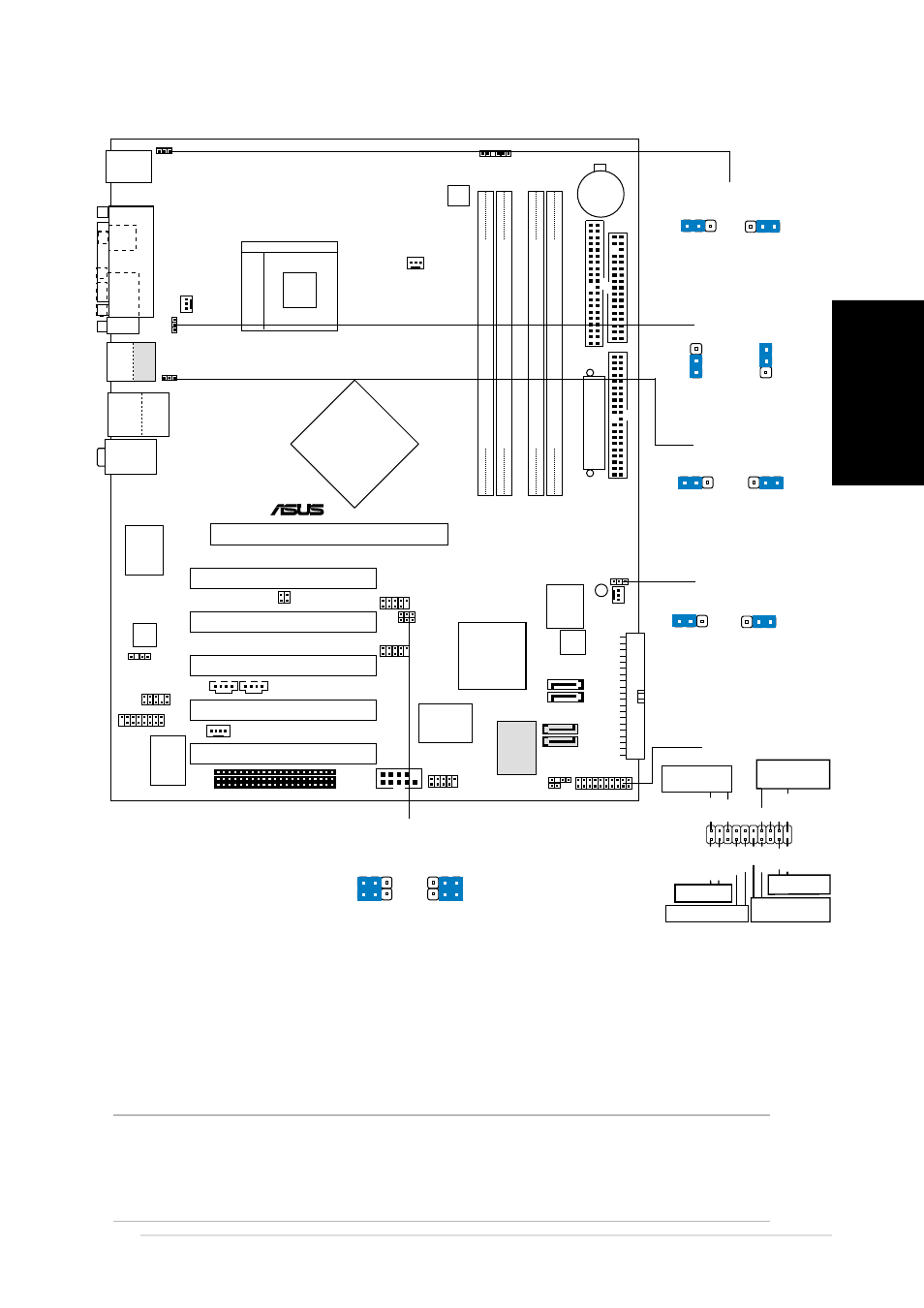

1. Motherboard layout
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
PCI1
PANEL
P4C800
®
CD AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP_PRO)
CPU_FAN
FP_AUDIO
AD1985
CODEC
USB2.0
T: USB4
B: USB3
Top:
RJ-45
GAME
Socket 478
ATX12V
CHASSIS
DDR DIMM_B1 (64/72 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5
IE1394_2
CLR
TC
FLOPPY
PRI_IDE
SEC_IDE
P
ARALLEL
PORT
SPDIF_O
SPDIF_OUT
A
TX Power Connector
DDR DIMM_A1 (64/72 bit,184-pin module) DDR DIMM_A2 (64/72 bit,184-pin module) DDR DIMM_B2 (64/72 bit,184-pin module)
PWR_FAN
KBPWR
CHA_FAN
SB_PWR
Intel
ICH5
(South
Bridge)
Intel 875P
Memory
Controller
Hub (MCH)
3Com 3C940
Gbit LAN
Speech
Controller
SATA1
SATA2
COM2
USB56
USB78
VIA
VT6307
Chipset
PRI_RAID
MODEM
COM1
CR2032 3V
Lithium Cell
CMOS Power
USBPW34
USBPW12
WIFI
USBPW78
USBPW56
SATA_RAID2
SATA_RAID1
USB1
USB2
Bottom:
1394
Top:
PROMISE PDC20378
RAID
Controller
SMB20
SMB
TRPWR
PANEL
CLRTC
Normal Clear CMOS
(Default)
1 2 2 3
(Default)
+5V +5VSB
KBPWR
2 3 1 2
3 2 2 1
+5V
(Default)
+5VSB
USBPW78
USBPW56
2 1
+5V
(Default)
2 3
+5VSB
USBPW34
1
2 2
3
+5V
(Default)
+5VSB
USBPW12
PLED-
Ground
PWR
+5V Speaker
Ground ExtSMI# Ground Reset
Ground Ground PLED+
IDE_LED+ IDE_LED-
* Benötigt ATX-Stromversorgung.
SMI-Leiter
ATX-Stromschalter
Strom-LED
IDE-LED
Reset-Schalter
Lautsprecher-
anschluss
