3 Carte mère ASUS P4S800-X
Fran
ç
ais
3. Mémoire système
3. Positionnez le processeur au dessus du socket de telle sorte que son coin
marqué corresponde à la base du levier du socket.
4. Insérez avec précautions le CPU dans le socket jusqu’à ce qu’il soit bien en
place.
5. Lorsque le CPU est en place, abaissez le levier du socket afin de fixer le
processeur. Le levier clique pour indiquer qu’il est bien verrouillé.
ATTENTION!
Le CPU ne possède qu’une seule orientation correcte. NE PAS forcer
sur le CPU lorsque vous le placez sur le socket afin d’éviter de tordre
ses broches et de l’endommager !
Cette carte mère dispose de trois (3) emplacements DIMM DDR (Double Data
Rate )acceptant jusqu’à 3GB de DIMM DDR non-ECC unbuffered.
• Assurez-vous de bien couper l’alimentation avant d’ajouter ou de retirer les
DIMMs ou d’autres composants du système. Ne pas respecter cette
consigne pourrait provoquer des dommages irrémédiables à la carte mère
ou à d’autres composants du système.
• Si vous voulez utiliser une carte AGP allongée, il est recommandé
d’installer d’abord les modules de mémoire. Une carte AGP allongée peut,
lors de son installation, interférer avec les emplacements de mémoire.
• Assurez-vous que la fréquence de la mémoire correspond à la FSB (Front
Side Bus) du processeur. Veuillez vous référer au Tableau 1 pour les
détails.
La PC2100/1600 supporte jusqu’à 3 DIMMs; la PC3200/2700 supporte
jusqu’à 2 DIMMs; la PC3200/2700 de 1 GB avec 32 chips DDR
supporte une seule(1) DIMM.
FSB(Front Side Bus)du CPU Fréquence Mémoire
800 MHz PC3200/PC2700
533 MHz PC3200/PC2700/PC2100
400 MHz PC3200/PC2700/PC2100/PC1600
Tableau 1 Synchronisation entre la Fréquence Mémoire et la FSB du CPU
P4S800-X
®

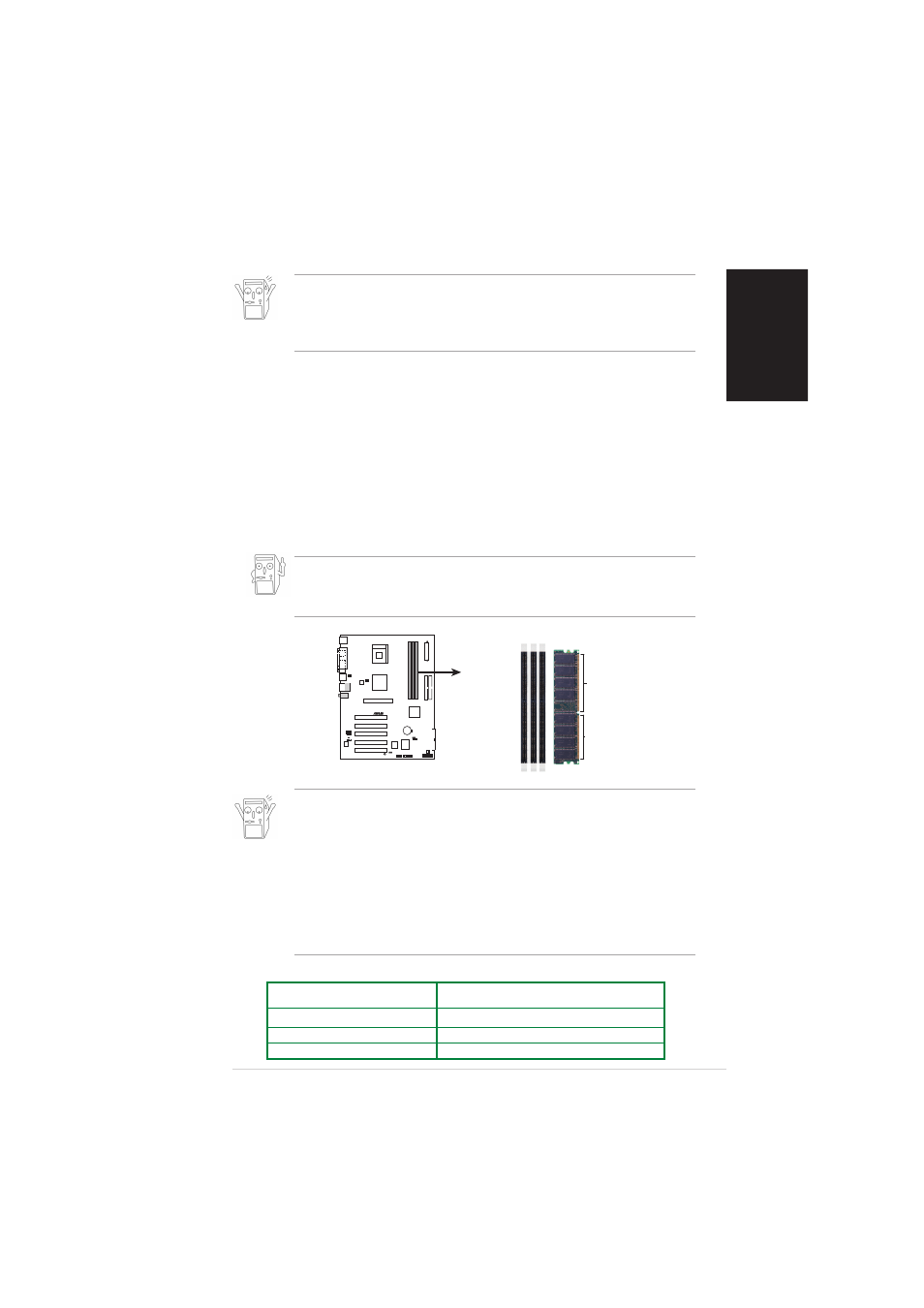

P4S800-X 184-Pin DDR DIMM Sockets
80 Pins
104 Pins
DIMM1 DIMM2 DIMM3
Emplacements DIMM DDR 184-broches de la carte mère P4S800-X
30
broches
104
broches
