39
ES
Las instrucciones que siguen están dirigidas a un
instalador especializado para que efectúe las
operaciones de instalación, regulación y
mantenimiento técnico del modo más correcto y
según las normas vigentes.
Importante: cualquier operación de
Importante: cualquier operación de Importante: cualquier operación de Importante: cualquier operación de Importante: cualquier operación de
regulación, mantenimiento, etc. se debe
regulación, mantenimiento, etc. se debe regulación, mantenimiento, etc. se debe regulación, mantenimiento, etc. se debe regulación, mantenimiento, etc. se debe
realizar con el aparato eléctricamente
realizar con el aparato eléctricamente realizar con el aparato eléctricamente realizar con el aparato eléctricamente realizar con el aparato eléctricamente
desconectado
desconectado desconectado desconectado desconectado. Si acaso fuera necesario
mantenerlo conectado eléctricamente, se deberá
tener la mayor precaución. Las cocinas poseen las
siguientes características técnicas:
- Cat. II2H3+
Clase 1 Clase 2 subclase 1

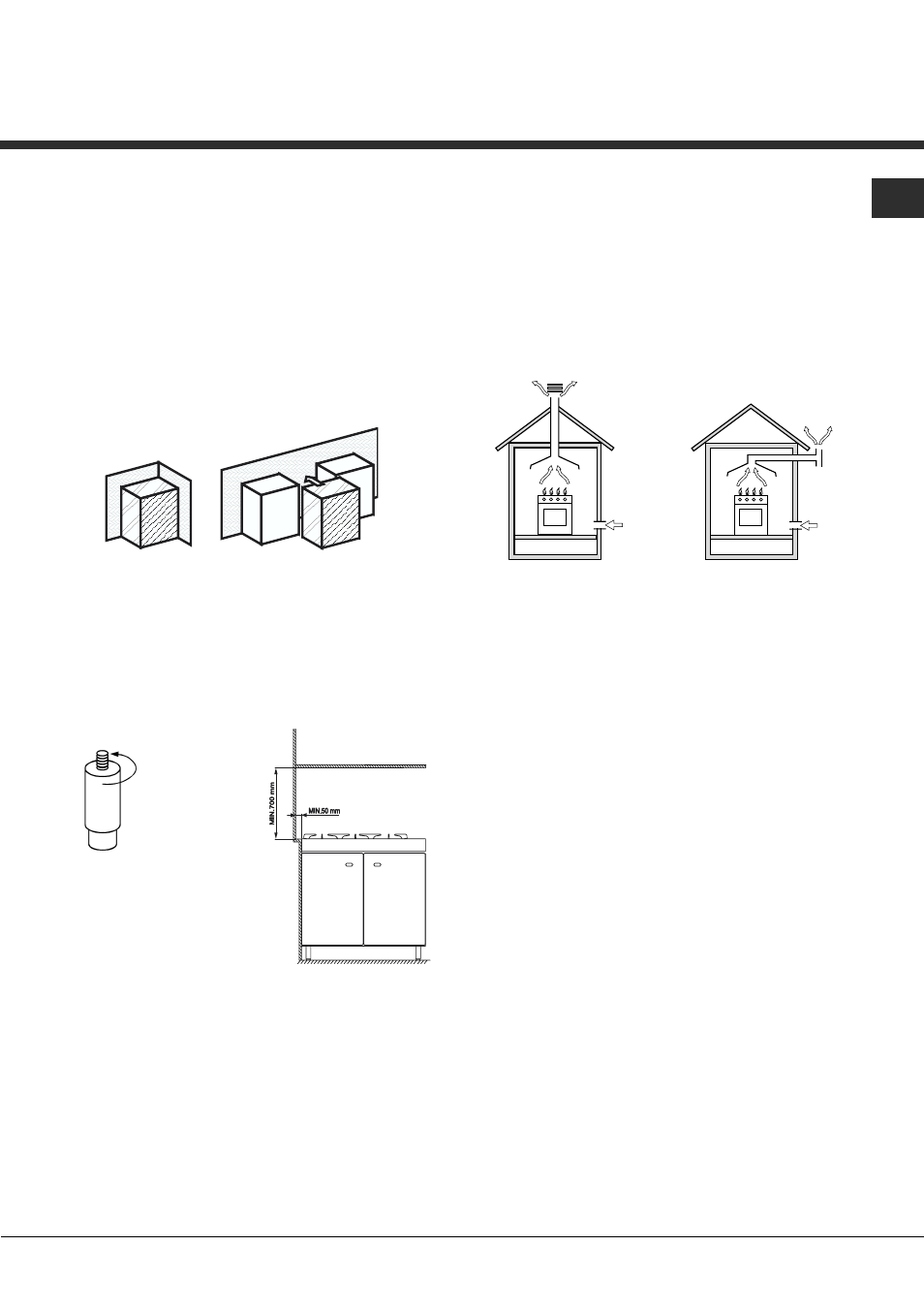

Las dimensiones máximas de la cocina están
indicadas en la figura de la página 2. Cuando el
aparato está instalado en muebles, para obtener un
buen funcionamiento se deben respetar las
distancias mínimas indicadas en la fig. 8. Además,
las superficies adyacentes y la pared posterior
deben poder resistir una temperatura de 65 °C.
Antes de instalar la cocina es necesario fijar los pies
de apoyo (suministrados en el equipo base), a una
altura de 95÷155 mm, en los orificios ubicados en la
parte inferior de la cocina (fig.9). Dichos pies son
regulables (fileteados) , y por lo tanto, cuando es
necesario, permiten nivelar la cocina.
Colocación
Este aparato se puede instalar y funcionar sólo en
ambientes permanentemente ventilados según las
prescripciones de las normas vigentes. Se deben
respetar las siguientes condiciones:
• El aparato debe descargar los productos de la
combustión en una campana especial, que debe
estar conectada a una chimenea, a un conducto
de humos o directamente al exterior (fig.10).
• Si no es posible la aplicación de una campana, se
permite el uso de un electroventilador instalado
en una ventana o en una pared asomada al
exterior, que se debe poner en funcionamiento
simultáneamente con el aparato.
fig. 10
En chimenea o en conducto de humos ramificado Directamente al exterior
(reservado a los aparatos de cocción)
Ventilación del ambiente cocina
Es necesario que en el ambiente en el cual se
instala el aparato pueda afluir la cantidad de aire
requerida para la combustión regular del gas y para
la ventilación del ambiente. La entrada natural de
aire se debe producir a través de aberturas
permanentes practicadas en las paredes del
ambiente que dan al exterior, o a través de
conductos de ventilación individuales o colectivos
ramificados conformes con las normas vigentes. El
aire se debe tomar directamente del exterior, lejos
de fuentes de contaminación. La abertura de
aireación deberá tener las siguientes características
(fig.11A):
• tener una sección libre total neta de paso de 6
cm² como mínimo por cada kW de capacidad
térmica nominal del aparato, con un mínimo de
100 cm² (la capacidad térmica se encuentra en la
placa indicadora) ;
• ser realizada de modo tal que las bocas de
apertura, tanto en la parte interna como en la
externa de la pared, no puedan ser obstruidas;
• estar protegidas, por ejemplo con rejillas, redes
metálicas, etc. para no reducir la sección útil
indicada arriba;
• estar ubicada a una altura cercana al nivel del
piso.
Instalación
fig.9
fig.8
