Particolare A Locale Locale da
adiacente ventilare
A

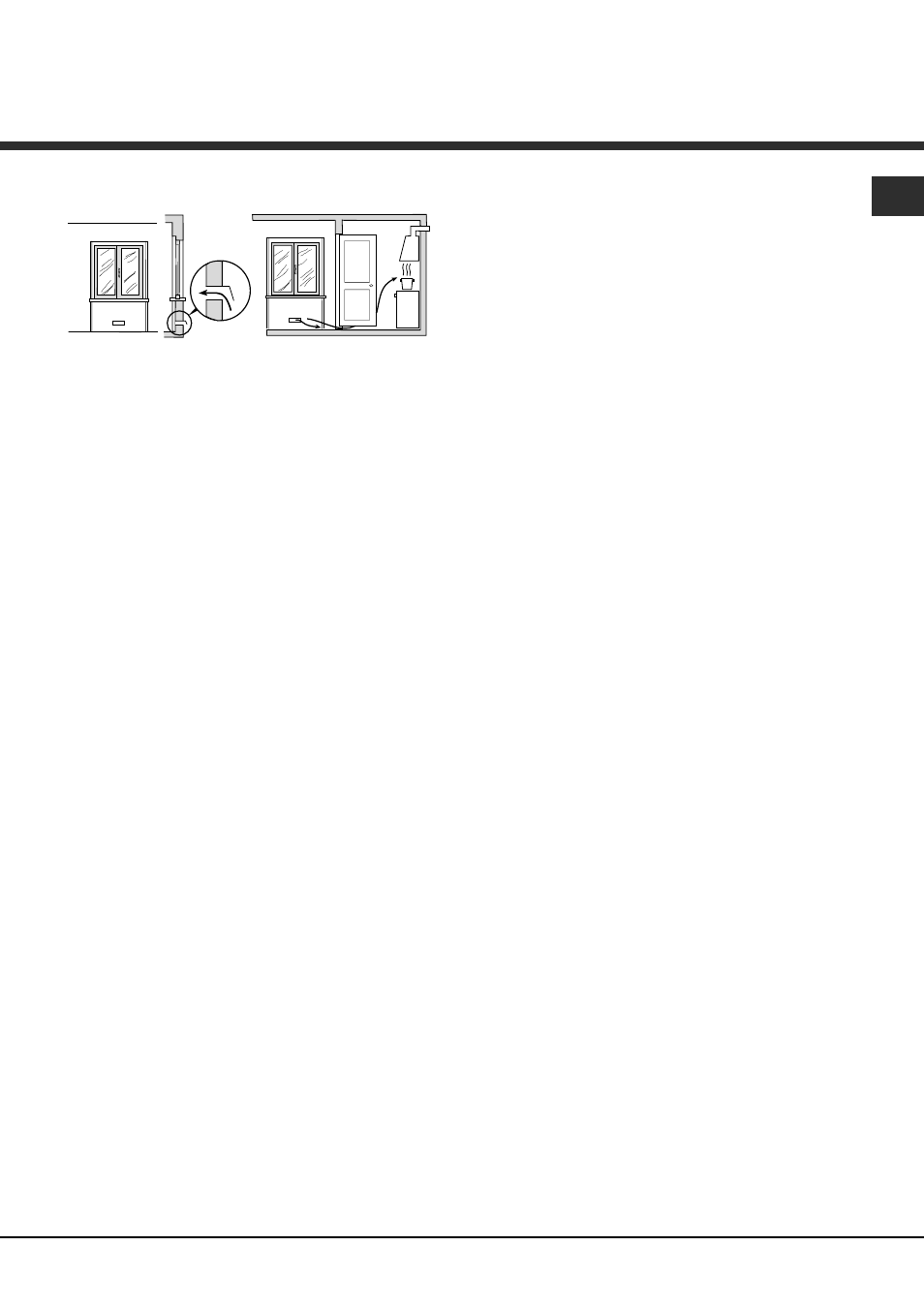

Esempi di aperture di ventilazione Maggiorazione della fessura fra
per l’aria comburente porta e pavimento
fig. 11A fig.11B
L’afflusso dell’aria può essere ottenuto anche da un
locale adiacente purché questo locale non sia una
camera da letto o un ambiente con pericolo di
incendio quali rimesse, garage, magazzini di
materiale combustibile, ecc., e che sia ventilato in
conformità alla norma UNI-CIG 7129 e successivi
aggiornamenti. Il flusso dell’aria dal locale adiacente
a quello da ventilare deve avvenire liberamente
attraverso aperture permanenti, di sezione non
minore di quella suindicata. Tali aperture potranno
anche essere ricavate maggiorando la fessura tra
porta e pavimento (fig.11B). Se per l’evacuazione
dei prodotti della combustione viene usato un
elettroventilatore, l’apertura di ventilazione dovrà
essere aumentata in funzione della massima portata
d’aria dello stesso. L’elettroventilatore dovrà avere
una portata sufficiente a garantire un ricambio orario
di aria pari a 3÷5 volte il volume del locale. Un
utilizzo intensivo e prolungato dell’apparecchio può
necessitare di un’aerazione supplementare, per
esempio l’apertura di una finestra o un’aerazione più
efficace aumentando la potenza di aspirazione
dell’elettroventilatore se esso esiste. I gas di petrolio
liquefatti, più pesanti dell’aria, ristagnano verso il
basso. Quindi i locali contenenti bombole di GPL
devono avere delle aperture verso l’esterno al livello
del pavimento, così da permettere l’evacuazione dal
basso delle eventuali fughe di gas. Inoltre non
depositare bombole di GPL (anche vuote) in locali a
livello più basso del suolo; è opportuno tenere nel
locale solo la bombola in utilizzo, collegata lontana
da sorgenti di calore che possano portarla ad una
temperatura superiore a 50 °C.
Alimentazione gas
• Il collegamento dell’apparecchio alla tubazione o
alla bombola del gas deve essere effettuato
secondo le prescrizioni delle norme in vigore
(UNI-CIG 7129 e 7131 e successivi
aggiornamenti) solo dopo essersi accertati che
l’apparecchiatura è regolata per il tipo di gas con
cui sarà alimentata.
• Questo apparecchio è predisposto per funzionare
con il gas indicato nell’etichetta posta sul piano.
Nel caso che il gas distribuito non corrisponda a
quello per cui l’apparecchio è predisposto,
procedere alla sostituzione degli ugelli
corrispondenti (in dotazione), consultando il
paragrafo “Adattamento ai diversi tipi di gas”.
• Per un sicuro funzionamento, per un adeguato uso
dell’energia e maggiore durata
dell’apparecchiatura, assicurarsi che la pressione
di alimentazione rispetti i valori indicati nella
tabella 1 “Caratteristiche dei bruciatori ed ugelli”,
altrimenti installare sulla tubazione di ingresso un
apposito regolatore di pressione secondo la
norma EN 88-1 e EN 88-2.
• Effettuare Il collegamento in modo da non
provocare sollecitazioni di nessun genere
sull’apparecchio.
Collegare al raccordo filettato ½"G maschio cilindrico
"F" (fig.12) posto nel lato posteriore dell’apparecchio,
utilizzando tubo metallico rigido con raccordi (fig.12-
D) conforme alla norma UNI-CIG 7129 e successivi
aggiornamenti, oppure tubo flessibile metallico a
parete continua con raccordi (fig.12-C), conforme
alla norma UNI-CIG 9891, la cui massima estensione
non deve superare i 2000 mm. Verificare che il tubo
non possa venire a contatto con parti mobili in grado
di danneggiarlo o schiacciarlo. Se si utilizza tubo
flessibile in gomma, applicare l'apposito
portagomma per gas liquido
gas liquido gas liquido gas liquido gas liquido (fig.12-A) oppure per
gas naturale gas naturale gas naturale gas naturale gas naturale (fig.12-B). La guarnizione "G" (in
dotazione) deve essere utilizzata in tutti i vari
sistemi di collegamento. Fissare le due estremità del
tubo con appositi collari stringitubo "E" secondo
UNI-CIG 7141. Il tubo flessibile deve essere
conforme alle norme UNI-CIG 7140 e specifico per il
tipo di gas utilizzato. Inoltre:
• deve essere il più corto possibile, con una
lunghezza massima di 1,5 metri;
• non deve presentare pieghe e strozzature;
• non deve essere posto a contatto con la parete
posteriore dell'apparecchiatura, o comunque con
parti che possono raggiungere i 50° di
temperatura;
• Non deve attraversare fori o fessure adibiti allo
scarico dei gas combusti del forno;
• non deve venire a contatto con parti taglienti o
spigoli vivi;
• deve essere facilmente ispezionabile lungo tutto il
suo percorso, allo scopo di controllare il suo stato
di conservazione;
• deve essere sostituito entro la data stampigliata
sul tubo stesso.
Importante: Per effettuare l’allacciamento Importante: Per effettuare l’allacciamento Importante: Per effettuare l’allacciamento Importante: Per effettuare l’allacciamento Importante: Per effettuare l’allacciamento
