IT
Le istruzioni che seguono sono rivolte all’installatore
qualificato affinché compia le operazioni di
installazione, regolazione e manutenzione tecnica
nel modo più corretto e secondo le norme in vigore.
Importante: qualsiasi intervento di
Importante: qualsiasi intervento di Importante: qualsiasi intervento di Importante: qualsiasi intervento di Importante: qualsiasi intervento di
regolazione, manutenzione, ecc. deve essere
regolazione, manutenzione, ecc. deve essere regolazione, manutenzione, ecc. deve essere regolazione, manutenzione, ecc. deve essere regolazione, manutenzione, ecc. deve essere
eseguito con l'apparecchiatura elettricamente
eseguito con l'apparecchiatura elettricamente eseguito con l'apparecchiatura elettricamente eseguito con l'apparecchiatura elettricamente eseguito con l'apparecchiatura elettricamente
disinserita.
disinserita. disinserita. disinserita. disinserita. Qualora sia necessario mantenerla
collegata elettricamente, si dovranno prendere le
massime precauzioni. Le cucine hanno le seguenti
caratteristiche tecniche:
- Cat. II2H3+
Le dimensioni di massima della cucina sono indicate
nella figura. Per un buon funzionamento
dell’apparecchiatura installata nei mobili, devono
essere rispettate le distanze minime indicate in
fig.8. Inoltre, le superfici adiacenti e la parete
posteriore devono essere idonee per resistere ad
una sovratemperatura di 65 °C.
Prima di installare la cucina è necessario fissare i
piedini di supporto alti 95÷155 mm in dotazione nei
fori predisposti nella parte inferiore della cucina
(fig.9). Tali piedini sono regolabili a vite, quindi
permettono di eseguire il livellamento della cucina
quando è necessario.
Posizionamento
Questa apparecchiatura può essere installata e
funzionare solo in locali permanentemente ventilati
secondo le prescrizioni delle norme UNI-CIG 7129 e
7131 e successivi aggiornamenti in vigore. Devono
essere osservati i seguenti requisiti:
• L’apparecchio deve scaricare i prodotti della
combustione in una apposita cappa, che deve
essere collegata ad un camino, canna fumaria o
direttamente all’esterno (fig.10).
• Se non è possibile l’applicazione di una cappa, è
permesso l’uso di un elettroventilatore, installato
su finestra o su parete affacciate all’esterno, da
mettere in funzione contemporaneamente
all’apparecchio.

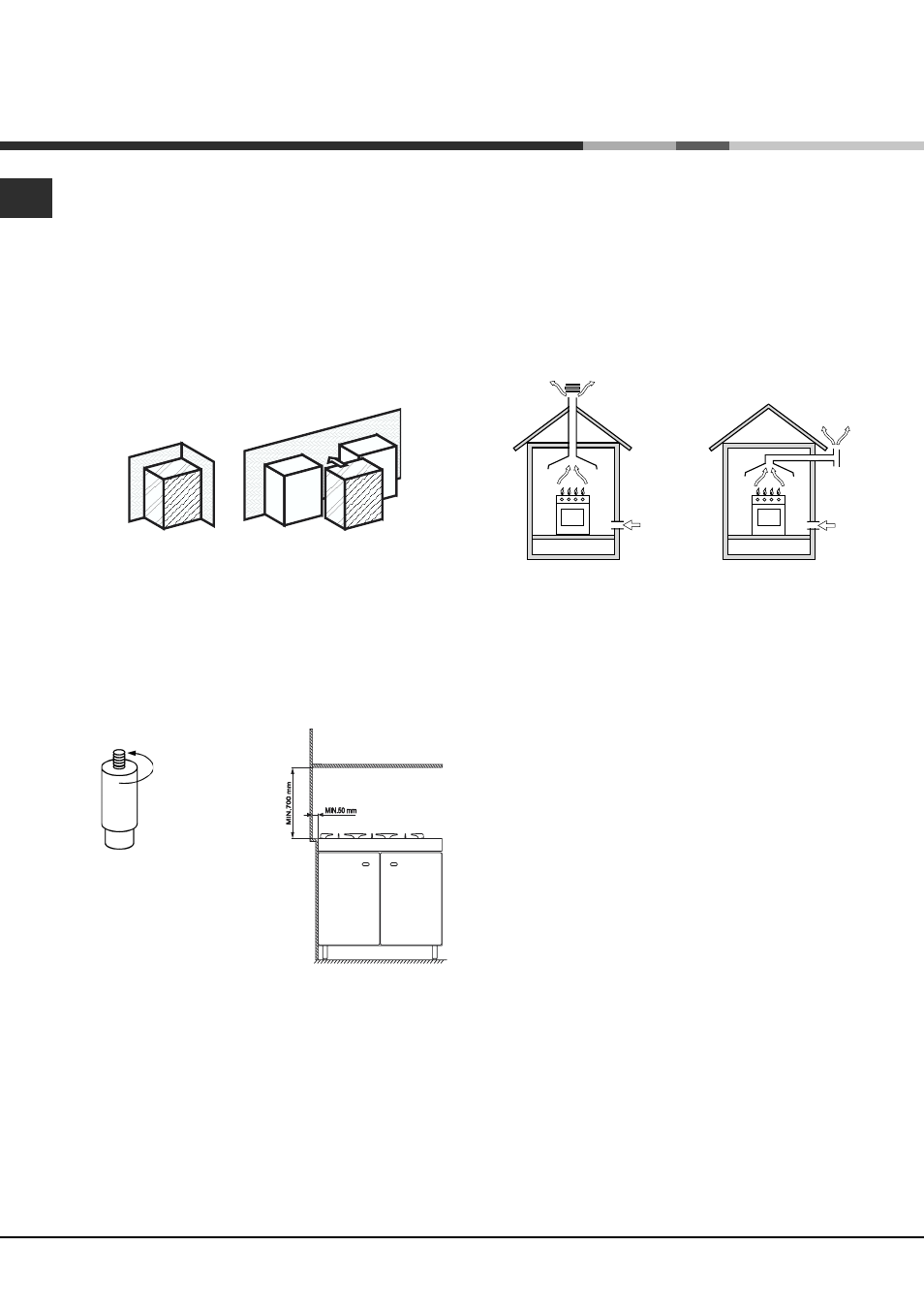

fig. 10
In camino o in canna fumaria ramificata Direttamente all’esterno
(riservata agli apparecchi di cottura)
Ventilazione ambiente cucina
É necessario che nell’ambiente dove viene installato
l’apparecchio possa affluire una quantità di aria pari
a quanta ne viene richiesta dalla regolare
combustione del gas e dalla ventilazione
dell’ambiente. L’afflusso naturale dell’aria deve
avvenire attraverso aperture permanenti praticate su
pareti del locale che danno verso l’esterno, oppure
da condotti di ventilazione singoli o collettivi
ramificati conformi alla norma UNI-CIG 7129 e
successivi aggiornamenti. L’aria deve essere
prelevata direttamente dall’esterno, lontana da fonti
di inquinamento. L’apertura di aerazione dovrà avere
le seguenti caratteristiche (fig.11A):
• avere una sezione libera totale netta di passaggio
di almeno 6 cm² per ogni kW di portata termica
nominale dell’apparecchio, con un minimo di 100
cm² (la portata termica è rilevabile nella targhetta
segnaletica);
• essere realizzata in modo che le bocche di
apertura, sia all’interno che all’esterno della
parete, non possano venire ostruite;
• essere protette ad esempio con griglie, reti
metalliche, ecc. in modo da non ridurre la sezione
utile suindicata;
• essere situate ad una altezza prossima al livello
del pavimento.
Installazione
Classe 1 Classe 2 sottoclasse 1
fig.9
fig.8
