11
ESP
AÑOL

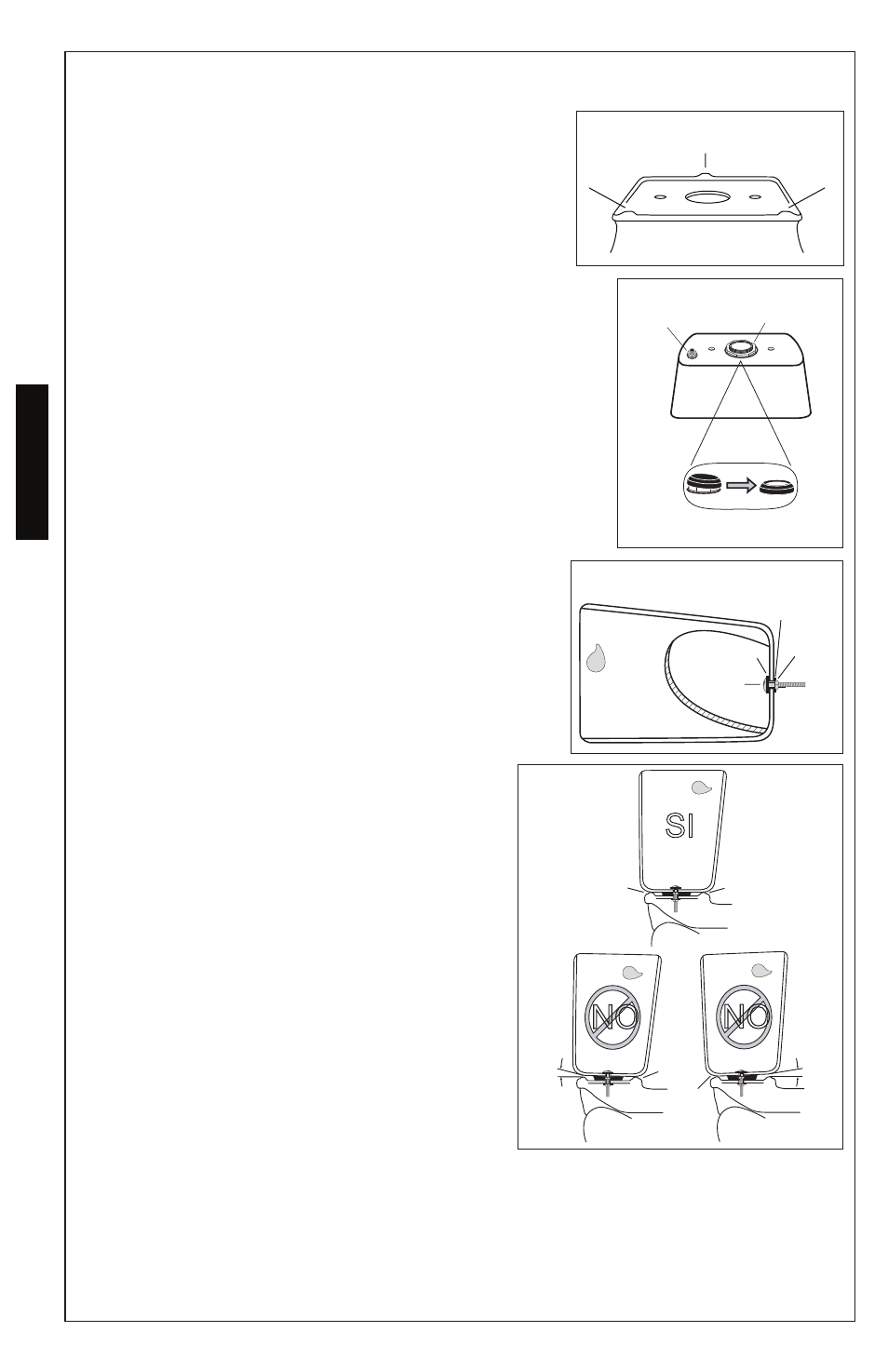

Procedimiento de Instalación (continuación)
NO NO
SI
Ill. 6
Ill. 4
Ill. 5
Empaquetadura
tanque-recipiente
1
3
2
NO TA: Tres untos de Contacto:
El recipiente del inodoro tiene tres puntos de
contacto, los cuales deberán tocar la parte
de abajo del tanque cuando se es instalado
debidamente. La ubicación de estos puntos
puede ser vista en la parte del recipiente donde
debe ir el tanque. Los tres puntos son delantero
izquierdo (1), delantero derecho (2), y tracero
central (3). Recuerde estos tres puntos cuando
esté instalando el tanque. en la parte del recipi-
ente donde debe ir el tanque. Los tres puntos
son delantero izquierdo (1), delantero derecho
(2), y tracero central (3). Recuerde estos tres
puntos cuando este instalando el tanque.
3) Dé vuelta al inodoro de modo que quede mi-
rando hacia abajo sobre algún acol chonado.
Inspeccione la tuerca pequeña de la válvula
de llenado y la tuerca grande de la válvula
de vaciado para garantizar la conexión (ver
Ilustración 4). Trate de apretar las turcas con
su mano. Si aún siguen holgadas, apriételas
manual mente y dé 1/4 de vuelta adicional a
la tuer ca pequeña de la válvula de llenado y
1/2 vuelta a la tuerca grande de la válvula de
vaciado.
Coloque la empaquetadura del tanque-recip-
iente sobre la tuerca de la válvula de vaciado.
Mientras presiona hacia abajo, despliegue
la empaquetadura sobre la tuerca hasta que
esta toque el fondo del tanque. Un pequeño
espacio entre el fondo del tanque y la empa-
quetadura está permitido.
4) Acueste el tanque sobre su parte trasera.
Coloque una rondana de goma en el perno
metálico (ver Ilustración 5). Extienda su mano
dentro del tanque y coloque el perno a través
de uno de los orificios del fondo del tanque.
En la parte de afuera del tanque, coloque una
rondana metálica y una tuerca en el perno.
Mantenga el perno centrado en el orificio y
apriete la turca con sus dedos. Dé 1/2 vuelta
adicional a la tuerca con la llave para tubería.
Repita este proceso para el otro orificio del
tanque.
Levante el tanque y cuidadosa - mente guíe
los pernos metálicos para alinear el tanque con
el recipiente. Fije una rondana metálica y una
tuerca a cada perno. Apriete las tuercas con
sus dedos e inspeccione que el tanque haya
quedado nivelado. Una vez nivelado, apriete
los pernos igualmente hasta que el tanque
haga TRES PUNTOS DE CONTACTO con el
recipiente.
Tuerca Valvula
de Llenado
Tuerca Valvula
de Vaciado
Rondana
Metalica
Tuerca Rondana de
Goma
Perno
Vista en Corte
3 1 & 2
3 Es-
pacio
1 & 2
3
1 & 2
Espacio
Puntos de Contacto
