FRANÇAIS
FRAN
Ç
AIS
2

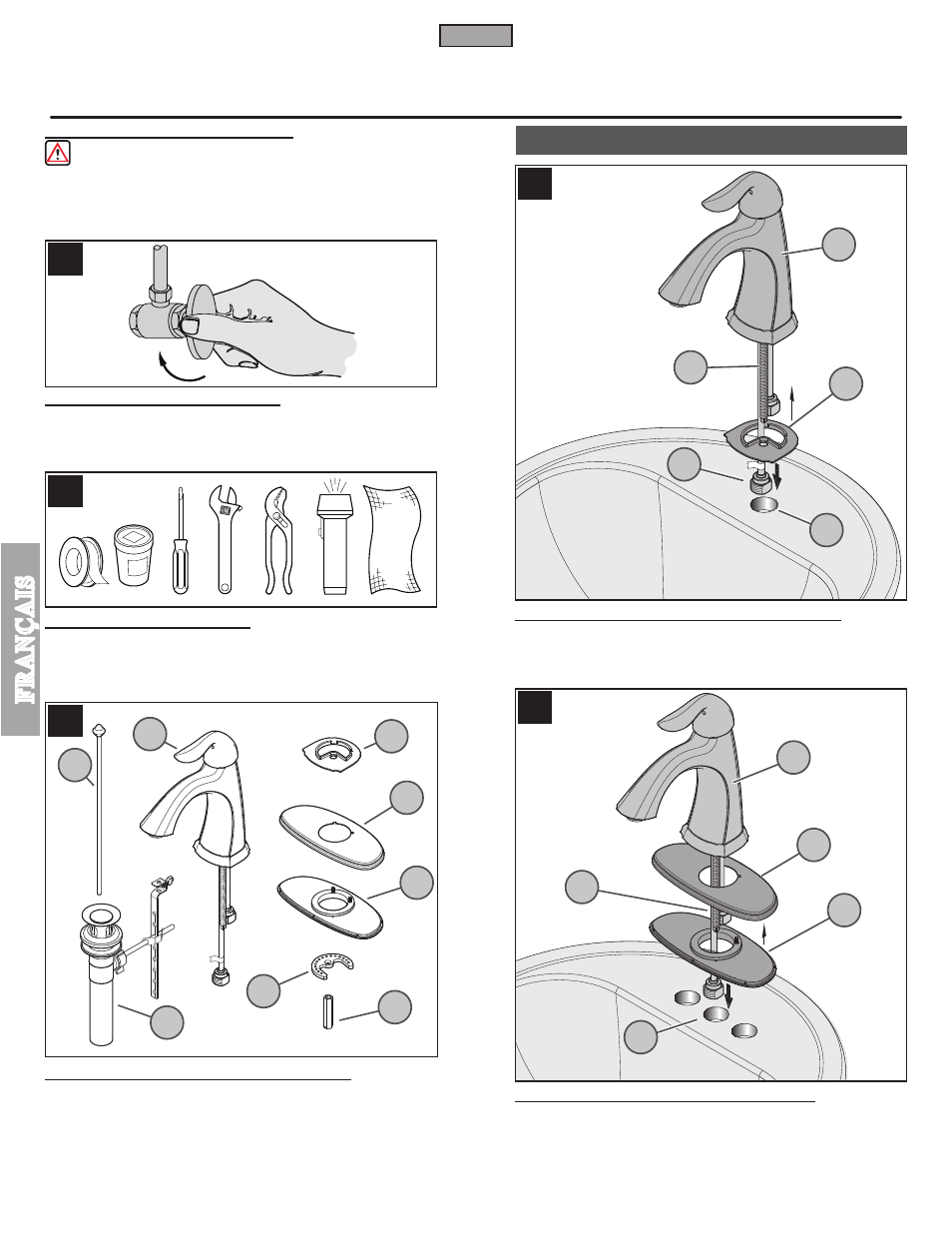

INSTALLATION DE ROBINET
3
4
5
6
Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à
la pose. Price Pfister recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement
d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de
ce dernier.
3 OUTILLAGE RECOMMANDÉ
• Mastic de plombier • Tournevis plat • Tournevis cruciforme • Pince
• Clй а molette • Lampe de poche • Chiffon
L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres
outils.
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, vérifier qu’elle contient toutes les pièces suivantes :
A Robinet D Appuyee sur l’applique G Long e’crou
B Tige de levage E Plaque de masticage H Corps de bonde
C Bague F Rondelle métallique
Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du
service après-vente de Price Pfister au 1-800-Pfaucet (1-800-732-8238).
5 INSTALLATION DU CORPS DE LA COMMANDE
Appliquer un cordon de mastic de plombier dans la rainure qui longe le bord extérieur de
le bague (5A). Place bague (5A) sur le trou (5B) de l’évier. De l’évier ci-dessus, mettre le
tige filetée de montage (5C) les tubes d’arrivée (5D) du mitigeur en place avec précaution
dans le trou (5B) central de l’évier.
6 POSE DU ROBINET AVEC DE L’APPLIQUE
S’assurer que la plaque de masticage en plastique (6A) est appuyée sur l’applique
(6B). Appliquer un cordon de mastic de plombier dans la rainure qui longe le bord
extérieur de la plaque de masticage (6A). Installez la plaque de surface (6B) et la
plaque à mastic (6A) sur le corps du robinet (6C). La manette et le bec étant tournés
vers l’avant, mettre les tubes d’arrivée (6D) du mitigeur en place avec précaution dans
le trou central de l’évier (6E).
8
B
A
D
C
E
F
G
H
5A
6A
6B
5D
5C
6D
6E
6C
5B
5B
